SMT lỗi nhận dạng hình ảnh xảy ra khi hệ thống camera không thể xác định chính xác vị trí, hình dạng, cực hoặc hướng của một thành phần. Các giải pháp kiểm tra bằng hình ảnh nâng cao SMT giúp nhà sản xuất cải thiện độ ổn định khi nhận dạng thành phần và giảm tình trạng từ chối sai khi đặt ở tốc độ cao. Ở nhiều nhà máy, điều này xuất hiện dưới dạng lỗi nhận dạng camera thành phần, cảnh báo tầm nhìn lặp đi lặp lại, phát hiện xoay sai hoặc xác nhận lấy hàng không ổn định. Vấn đề thường không chỉ ở máy ảnh. Ánh sáng, dữ liệu gói hàng, tình trạng đầu phun, chiều cao lấy hàng, cách trình bày khay nạp và thậm chí độ tương phản của bảng đều có thể ảnh hưởng đến chất lượng nhận dạng.
Bài viết này giải thích các nguyên nhân phổ biến nhất gây ra lỗi nhận dạng thị giác SMT và hiển thị các bước khắc phục sự cố thị giác máy SMT thực tế giúp kỹ sư ổn định vị trí, giảm lỗi từ chối sai và duy trì khả năng kiểm soát chất lượng hiệu quả. Nó được viết cho SMT kỹ sư quy trình, kỹ thuật viên, đội bảo trì và người quản lý sản xuất, những người cần một cách đáng tin cậy để giải quyết các vấn đề về vị trí liên quan đến máy ảnh mà không cần phỏng đoán.
Mục lục
Nhận dạng hình ảnh là cách máy xác nhận rằng bộ phận được chọn là đúng bộ phận, ở đúng vị trí, đúng hướng, trước khi tiến hành bố trí. Nó là điểm kiểm soát chứ không chỉ là hình ảnh camera. Khi hệ thống không thể đọc chính xác thành phần, máy có thể từ chối bộ phận đó, dừng dây chuyền hoặc đặt sai hướng nếu cài đặt quá lỏng lẻo.
Máy ảnh thường kiểm tra tâm thành phần, đường viền thân máy, góc quay, dấu phân cực, hình dạng dây dẫn hoặc đầu cuối cũng như vị trí gói hàng so với vòi phun. Đối với thành phần thụ động nhỏ, hệ thống có thể chỉ cần đường viền thân và điểm trung tâm rõ ràng. Đối với IC, đầu nối, LED hoặc gói phân cực, nhiệm vụ nhận dạng phức tạp hơn vì máy ảnh phải phát hiện cả hình dạng và hướng.
Đó là lý do tại sao lỗi nhận dạng camera thành phần không phải lúc nào cũng là lỗi phần cứng đơn giản. Máy có thể đọc sai hình ảnh, sai chế độ ánh sáng, sai định nghĩa gói hàng hoặc một bộ phận nào đó đã di chuyển nhẹ trong quá trình lấy hàng. Nếu đường dây coi mọi cảnh báo thị giác là sự cố camera thì nguyên nhân thực sự có thể bị ẩn đi.
Vị trí SMT phụ thuộc vào dung sai rất nhỏ. Một thành phần có thể chỉ rộng vài mm và máy ảnh phải xác nhận vị trí của nó trong chưa đầy một giây. Nếu bộ phận đó lệch tâm, sáng bóng, tối, trong suốt, bị xoay hoặc bị che khuất một phần bởi vòi phun thì khả năng nhận dạng có thể trở nên không ổn định. Sự nhạy cảm này là bình thường. Mục tiêu không phải là loại bỏ logic thị giác mà là làm cho đầu vào nhận dạng rõ ràng và nhất quán hơn.

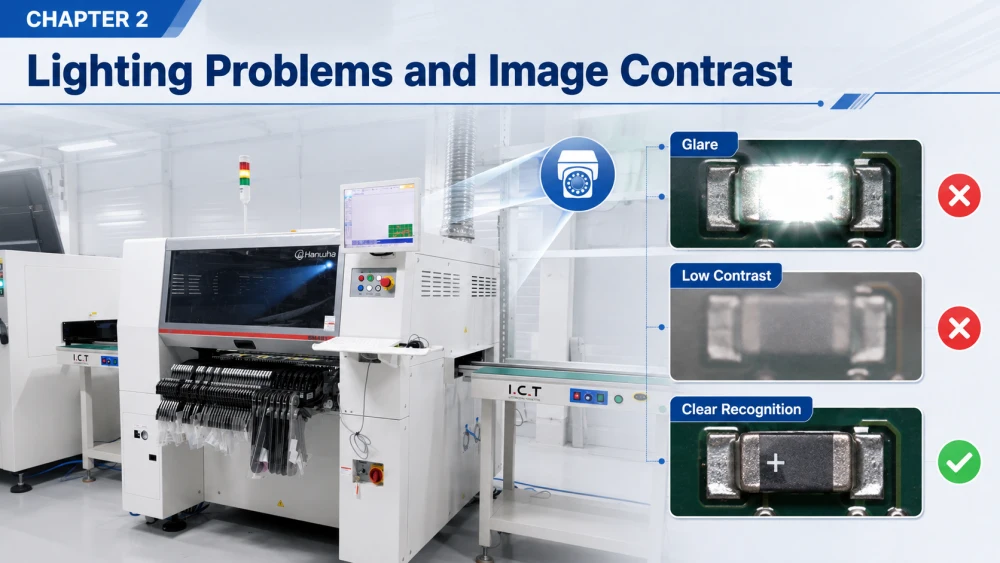

Ánh sáng là một trong những nguyên nhân phổ biến nhất gây ra lỗi nhận dạng thị giác SMT. Máy ảnh chỉ có thể nhận ra những gì nó có thể nhìn thấy rõ ràng. Nếu ánh sáng quá mạnh, quá yếu, không đồng đều hoặc bị phản chiếu bởi bề mặt linh kiện, hình ảnh có thể trông ổn đối với người vận hành nhưng vẫn không ổn định đối với thuật toán nhận dạng.
Các gói khác nhau cần điều kiện ánh sáng khác nhau. Các máy gắp và đặt hiện đại sử dụng hệ thống quan sát SMT tiên tiến với các chế độ chiếu sáng được tối ưu hóa để xử lý các bề mặt gói hàng khác nhau. Thân IC màu đen có thể cần độ tương phản mạnh. Gói kim loại phản chiếu có thể cần ánh sáng dịu hơn để tránh chói. Gói trong suốt hoặc bán trong suốt có thể gây nhầm lẫn cho việc phát hiện cạnh vì máy ảnh có thể nhìn thấy các phản chiếu bên trong thay vì đường viền rõ ràng. Ngay cả một thay đổi nhỏ về góc hoặc cường độ cũng có thể ảnh hưởng đến hiệu suất nhận dạng.
Khi chất lượng hình ảnh giảm, hệ thống có thể đọc sai phần trung tâm, không phát hiện được dấu phân cực hoặc loại bỏ một thành phần tốt vì cạnh không rõ ràng. Trong một nhà máy bận rộn, điều này thường xuất hiện dưới dạng lỗi nhận dạng không liên tục, khó giải quyết hơn so với báo động liên tục.
Trước tiên, các kỹ sư nên kiểm tra hình ảnh thực tế chứ không chỉ văn bản cảnh báo. Hình ảnh phải hiển thị đường viền rõ ràng, độ tương phản ổn định và dấu phân cực rõ ràng nếu cần. Nếu hình ảnh bị mờ hoặc không ổn định, hãy kiểm tra nguồn sáng, độ sạch của ống kính, tình trạng gương phản xạ, góc camera và chế độ chiếu sáng trong thư viện gói.
Nó cũng giúp so sánh hình ảnh dưới cùng một thành phần, cùng một vòi phun và cùng một vị trí bộ nạp. Nếu hình ảnh chỉ thay đổi ở một mặt của bảng mạch hoặc một đầu máy thì sự cố có thể là do cơ học chứ không phải do quang học. Sửa lỗi ánh sáng chỉ hữu ích khi hình ảnh là nguyên nhân thực sự chứ không phải khi thành phần đang di chuyển hoặc bị chọn sai.
Một số lượng rất lớn các trường hợp lỗi nhận dạng camera thành phần là do lỗi thư viện gói. Máy ảnh có thể hoạt động chính xác nhưng máy đang so sánh hình ảnh với dữ liệu gói không chính xác. Điều này thường xảy ra sau khi thư viện đã sao chép được sử dụng lại cho một phần mới trông tương tự nhưng không giống hệt.
Định nghĩa gói hàng phải phù hợp với kích thước thân, tâm đón, chiều cao, dấu phân cực, số lượng chì, hình dạng đường viền và phương pháp nhận dạng. Nếu bất kỳ giá trị nào trong số này sai, máy có thể tính toán sai tâm hoặc loại bỏ phần đó vì cho rằng phần đó không hợp lệ. Điều này đặc biệt phổ biến đối với gói nhỏ, thân không đối xứng, thành phần phân cực và gói có vết bề mặt khó thấy.
Một mục nhập được sao chép có thể tạo ra lỗi nhận dạng tầm nhìn SMT lặp đi lặp lại trong nhiều công việc nếu nhóm sử dụng nó làm phím tắt. Camera không biết ý định của người điều khiển. Nó chỉ biết dữ liệu nó được đưa ra. Đó là lý do tại sao kỷ luật của thư viện gói cũng quan trọng như việc bảo trì máy.
Các kỹ sư nên so sánh thành phần thực với bản ghi gói theo từng dòng. Tất cả hình ảnh gói hàng, hướng phân cực, kích thước thân, trung tâm nhận dạng và góc quay chấp nhận được đều phải được kiểm tra. Nếu thư viện được sao chép từ một phần tương tự, cách tiếp cận an toàn nhất là xác minh nó bằng cách kiểm tra bài viết đầu tiên và chạy thử có kiểm soát trước khi sản xuất đầy đủ.
Trong các nhà máy nhạy cảm về chất lượng, tiêu chuẩn thư viện phải được coi là một phần của hệ thống kiểm soát quy trình chứ không phải là tệp thiết lập một lần. I.C.T giúp nhà sản xuất cung cấp các giải pháp SMT toàn diện, bao gồm hỗ trợ quy trình, khớp thiết bị và thiết lập dây chuyền, để việc kiểm soát gói hàng, kiểm soát bộ nạp và logic nhận dạng có thể hoạt động cùng nhau thay vì được xử lý riêng biệt.

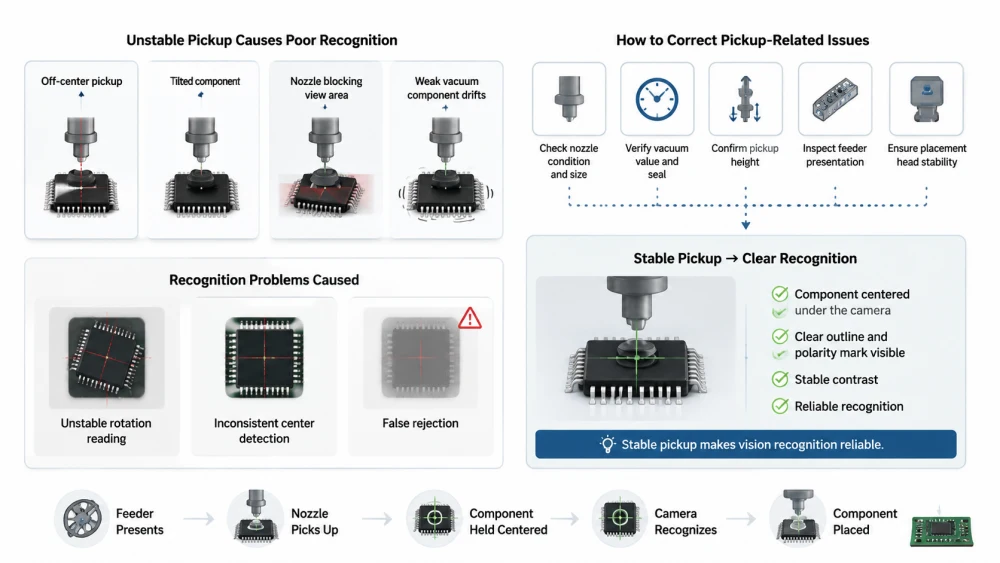

Nhận dạng tầm nhìn thường không thành công do thành phần không được căn giữa đúng cách khi máy ảnh kiểm tra. Nếu bộ phận này bị nghiêng, dịch chuyển hoặc bị vòi phun che đi một phần, hình ảnh có thể bị mờ ngay cả khi bản thân máy ảnh vẫn hoạt động tốt. Đây là lý do tại sao SMT việc khắc phục sự cố về thị giác máy phải bao gồm dây chuyền lấy hàng chứ không chỉ máy ảnh.
Vòi phun phải giữ bộ phận ở điểm trung tâm dự kiến. Nếu xe bán tải lệch tâm, bộ phận này có thể xoay nhẹ trong quá trình di chuyển. Nếu đầu vòi bị mòn, bị chặn hoặc sai kích thước, bộ phận đó có thể nằm không đều và che khuất khu vực quan sát. Chân không yếu cũng có thể khiến thành phần trôi đi vừa đủ để gây nhầm lẫn khi nhận biết.
Những vấn đề này thường xuất hiện dưới dạng đọc xoay không ổn định, phát hiện trung tâm không nhất quán hoặc từ chối sai nhiều lần trên cùng một gói hàng. Máy có thể có vẻ có vấn đề về camera nhưng nguyên nhân thực sự là do hình dạng đầu thu không ổn định.
Các kỹ sư nên kiểm tra tình trạng vòi phun, kích thước vòi phun, giá trị chân không, chiều cao thu gom, cách trình bày bộ nạp và độ ổn định của đầu vị trí. Nếu vấn đề nhận dạng tương tự xảy ra ở một vòi phun hoặc một đầu máy, đó là dấu hiệu rõ ràng cho thấy sự cố là do cơ học. Làm sạch vòi phun, kiểm tra con dấu và xác nhận đường dẫn chân không có thể giải quyết nhiều cảnh báo thị giác định kỳ.
Thành phần này phải được căn giữa dưới camera theo cách có thể lặp lại trước khi bắt đầu nhận dạng hình ảnh. Khi bộ thu tín hiệu trở nên ổn định, máy ảnh có thể thực hiện công việc của mình một cách đáng tin cậy hơn. Đây là một lý do khiến việc xử lý sự cố về thị giác phải được liên kết với việc bảo trì bộ nạp và vòi phun, chứ không phải tách biệt với chúng.
Để có cái nhìn rộng hơn về cách kết nối các triệu chứng của bộ phận gắp, bộ nạp, vòi phun và thị giác, nhà sản xuất có thể tham khảo hướng dẫn khắc phục sự cố chọn và đặt SMT này.
Một số SMT lỗi nhận dạng thị giác không phải là máy có nhìn thấy bộ phận đó hay không mà là máy có hiểu bộ phận đó một cách chính xác hay không. Một thành phần có thể được nhìn thấy nhưng hệ thống vẫn có thể từ chối nó do góc sai, dấu phân cực không rõ ràng hoặc hình dạng không khớp với thư viện dự kiến.
Lỗi xoay xảy ra khi thành phần được chọn ở một góc hơi khác so với mong đợi. Lỗi phân cực xảy ra khi máy không thể xác định chính xác dấu, ghim một hướng hoặc hướng thân máy không đối xứng. Lỗi nhận dạng hình dạng xảy ra khi đường viền quá yếu, quá phản chiếu hoặc quá giống với gói khác.
Những sự cố này đặc biệt phổ biến đối với LED, diode, đầu nối, QFN, IC và gói phân cực khác. Một dấu nhỏ mà con người dễ nhìn thấy có thể vẫn khó nhìn thấy đối với máy ảnh nếu chế độ ánh sáng hoặc ngưỡng ảnh sai.
Thư viện gói phải bao gồm hướng phân cực chính xác và dung sai xoay. Việc kiểm tra bài viết đầu tiên phải xác minh rằng máy đang đọc cùng hướng mà quy trình mong đợi. Nếu hình ảnh camera tốt nhưng hệ thống vẫn từ chối các bộ phận chính xác thì ngưỡng nhận dạng có thể quá khắt khe hoặc định nghĩa gói hàng có thể sai.
Người vận hành không nên giải quyết vấn đề định hướng bằng cách nới lỏng mọi dung sai. Điều đó có thể làm giảm cảnh báo trong một thời gian, nhưng nó có thể cho phép những khiếm khuyết thực sự xảy ra. Một giải pháp tốt hơn là cải thiện chất lượng hình ảnh, dữ liệu gói và khả năng lặp lại của việc lấy hàng để máy ảnh nhận dạng đúng phần cho đúng lý do.

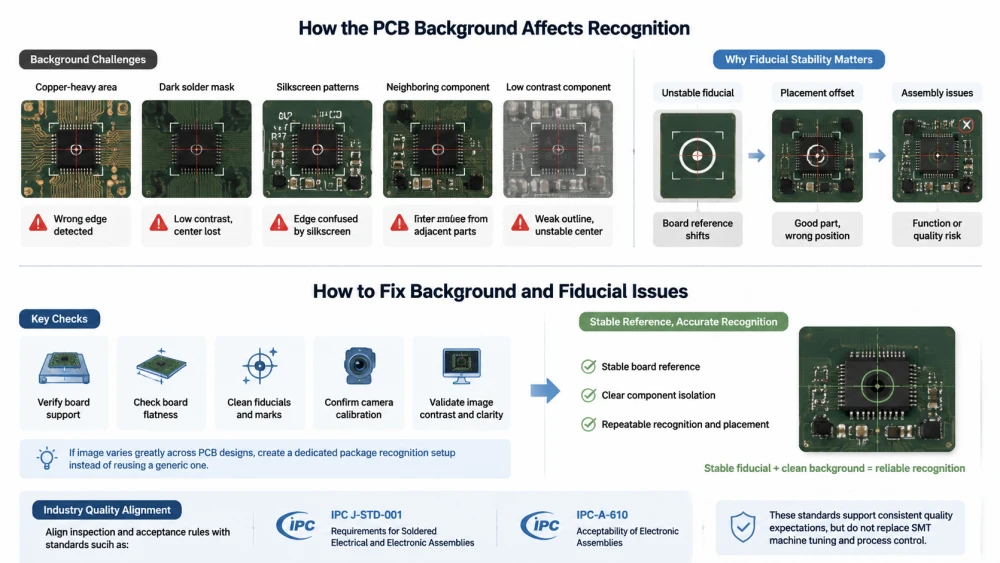

Tầm nhìn không xảy ra trong chân không. Nền xung quanh thành phần cũng quan trọng. Nếu bề mặt PCB quá bóng, quá tối, quá hoa văn hoặc có màu quá gần với thành phần, máy ảnh có thể gặp khó khăn trong việc cách ly bộ phận đó khỏi bảng mạch. Fiducials, màu mặt nạ hàn và phản xạ cục bộ cũng có thể ảnh hưởng đến hình ảnh.
Một số bảng tạo ra độ tương phản mạnh, trong khi những bảng khác tạo ra nhiễu hình ảnh. Các vùng có nhiều đồng, mặt nạ hàn tối màu, các mẫu in lụa và các thành phần lân cận đều có thể làm cho hình ảnh kém ổn định hơn. Điều này trở nên dễ nhận thấy hơn khi bản thân thành phần đó có độ tương phản nhỏ hoặc thấp. Khi đó, máy ảnh có thể phát hiện sai cạnh hoặc mất điểm trung tâm.
Nhận dạng chuẩn cũng có thể ảnh hưởng đến độ chính xác của vị trí ở hạ lưu. Nếu tham chiếu bo mạch không ổn định, máy có thể đặt các bộ phận đẹp ở sai vị trí. Đó là lý do tại sao chất lượng tham chiếu bo mạch và chất lượng hình ảnh linh kiện cần được xem xét cùng nhau.
Các kỹ sư nên xác minh sự hỗ trợ của bo mạch, độ phẳng của bo mạch, độ sạch chuẩn và hiệu chỉnh máy ảnh. Nếu hình ảnh tầm nhìn thay đổi đáng kể từ thiết kế PCB này sang thiết kế khác, thư viện gói có thể cần thiết lập nhận dạng riêng thay vì thiết lập chung được sử dụng lại. Tham chiếu bảng rõ ràng và có thể lặp lại giúp hệ thống nhận dạng tách biệt thành phần một cách chính xác.
Để có ngôn ngữ kiểm soát chất lượng rộng hơn, một số nhà máy điều chỉnh các quy tắc kiểm tra và chấp nhận của họ theo các tiêu chuẩn như IPC J-STD-001 và IPC-A-610. Những tiêu chuẩn đó không thay thế SMT việc điều chỉnh máy nhưng chúng giúp xác định những kỳ vọng về chất lượng nhất quán trên toàn tuyến.
Cách nhanh nhất để giải quyết SMT lỗi nhận dạng thị giác là tách sự cố máy ảnh khỏi sự cố quy trình. Một phương pháp ổn định sẽ ngăn chặn những thay đổi ngẫu nhiên và giúp nhóm tìm ra nguyên nhân gốc rễ thực sự nhanh hơn.
Nếu lỗi nhận dạng tương tự xảy ra sau một thành phần, trước tiên phải kiểm tra thư viện gói và ánh sáng. Nếu nó đi theo một khe nạp, thì nguyên nhân có thể là do cách trình bày của khay nạp và vị trí lấy hàng. Nếu nó đi theo một vòi phun, cần kiểm tra độ mòn của vòi phun, định tâm và chân không. Nếu nó chỉ xuất hiện trên một đầu máy thì cần kiểm tra camera, căn chỉnh cơ học và tình trạng đầu máy.
Phương pháp theo dõi lỗi này là một trong những hình thức SMT khắc phục sự cố thị giác máy đáng tin cậy nhất vì nó biến một cảnh báo mơ hồ thành một hình mẫu có thể lặp lại. Khi mô hình được hiển thị, việc điều chỉnh sẽ trở nên có mục tiêu hơn nhiều.
Kiểm tra hình ảnh camera thực tế chứ không chỉ kiểm tra mã báo động.
So sánh thành phần với thư viện gói.
Xác minh chế độ ánh sáng, độ sáng và độ tương phản.
Kiểm tra độ mòn của vòi phun, giá trị chân không và định tâm đón.
Kiểm tra cách trình bày của khay nạp và độ ổn định của túi băng.
Xác nhận sự hỗ trợ của bảng, chất lượng chuẩn và độ tương phản PCB.
Xem lại xem sự cố xảy ra ở một bộ phận, một khe, một đầu phun hay một đầu máy.
Khi những lần kiểm tra này được thực hiện theo cùng một thứ tự, các nhóm sẽ mất ít thời gian hơn để đoán và có nhiều thời gian hơn để tìm ra nguyên nhân thực sự.

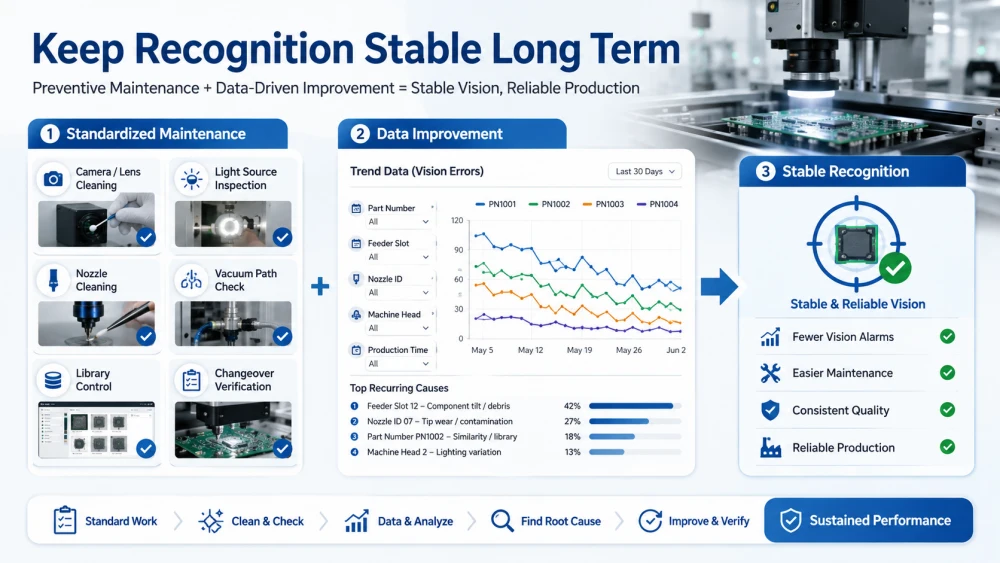

Khi các lỗi về thị giác đã được khắc phục, bước tiếp theo là ngăn chúng quay trở lại. Khả năng nhận dạng ổn định phụ thuộc vào thiết lập tiêu chuẩn, vệ sinh định kỳ, kiểm soát thư viện chính xác và xác minh thường xuyên khi chuyển đổi.
Việc vệ sinh ống kính máy ảnh, kiểm tra nguồn sáng, vệ sinh vòi phun và kiểm tra đường dẫn chân không đều phải là một phần của quá trình bảo trì theo lịch trình. Những tác vụ này rất dễ bị trì hoãn vì máy có thể vẫn chạy nhưng một chút sai lệch có thể tạo ra các cảnh báo thị giác lặp đi lặp lại sau này. Bảo trì phòng ngừa thường rẻ hơn so với việc gián đoạn đường dây lặp đi lặp lại.
Nếu nhà máy sản xuất nhiều loại bao bì thì tiêu chuẩn ghi nhận phải ghi rõ ràng. Người vận hành nên biết bộ phận nào cần ánh sáng đặc biệt, bộ phận nào cần kiểm tra độ phân cực chặt chẽ hơn và đầu phun nào cần vệ sinh thường xuyên hơn.
Các lỗi về thị giác phải được ghi lại theo số bộ phận, khe nạp, ID vòi phun, đầu máy và thời gian sản xuất. Dữ liệu xu hướng có thể tiết lộ liệu gói tương tự có bị lỗi hay sự cố chỉ xảy ra sau khi chuyển đổi. Điều này giúp dễ dàng hơn trong việc quyết định xem giải pháp là dữ liệu, phần cứng hay thực hành của nhà điều hành.
Khi một nhà máy xử lý nhận dạng tầm nhìn như một quy trình được kiểm soát thay vì một báo động bí ẩn, toàn bộ dây chuyền sẽ trở nên dễ bảo trì hơn. Đó là giá trị thực sự của việc xử lý sự cố thị giác máy SMT có kỷ luật.
SMT lỗi nhận dạng tầm nhìn thường do sự kết hợp giữa ánh sáng, dữ liệu gói hàng, vị trí lấy hàng và độ tương phản của bảng gây ra.
Lỗi nhận dạng thành phần camera thường là vấn đề về quá trình chứ không chỉ là vấn đề về phần cứng camera.
Khả năng nhận dạng ổn định phụ thuộc vào thư viện gói chính xác, quang học rõ ràng, định tâm đầu phun chính xác và cách trình bày bộ nạp có thể lặp lại.
Nền bảng, các điểm chuẩn và độ tương phản PCB có thể ảnh hưởng đến độ ổn định của máy ảnh nhiều như chính thành phần đó.
Phương pháp khắc phục sự cố thị giác máy SMT tốt nhất là theo dõi lỗi theo từng bộ phận, bộ nạp, vòi phun hoặc đầu máy.
Sự ổn định lâu dài đến từ việc bảo trì phòng ngừa, thiết lập tiêu chuẩn và xác minh bài viết đầu tiên thường xuyên.
Khi một nhà máy xử lý các lỗi về thị giác như một phần của toàn bộ chuỗi lấy hàng và bố trí, việc nhận dạng sẽ trở nên dễ kiểm soát hơn và ít có khả năng lặp lại hơn. Kết quả là độ chính xác của vị trí tốt hơn, ít bị loại bỏ sai hơn và độ ổn định sản xuất cao hơn.
Các nguyên nhân phổ biến nhất là ánh sáng kém, dữ liệu thư viện gói sai, vị trí lấy hàng không ổn định, vấn đề về vòi phun và độ tương phản yếu giữa linh kiện và bo mạch. Trong nhiều trường hợp, máy ảnh hoạt động bình thường nhưng hệ thống được yêu cầu đọc hình ảnh không đủ rõ ràng. Cách giải quyết nhanh nhất là kiểm tra hình ảnh thực tế và so sánh với hồ sơ gói hàng và tình trạng nhận hàng.
Cách tốt nhất là cải thiện chất lượng hình ảnh trước khi thay đổi dung sai. Điều đó có nghĩa là kiểm tra chế độ chiếu sáng, độ sạch của ống kính, độ chính xác của thư viện gói, định tâm vòi phun và độ ổn định của bộ nạp. Nếu hình ảnh rõ ràng nhưng hệ thống vẫn bị lỗi thì có thể cần xem lại cài đặt thư viện hoặc ngưỡng. Nếu hình ảnh không ổn định thì trước hết cần sửa lại phần cứng hoặc quá trình thu sóng.
Nó có thể là cả hai, nhưng nó thường là một vấn đề trong quá trình hiển thị dưới dạng cảnh báo của camera. Ánh sáng, độ mòn của vòi phun, vị trí lấy hàng, độ tương phản của bảng và dữ liệu thư viện đều ảnh hưởng đến khả năng nhận dạng. Một phương pháp khắc phục sự cố tốt sẽ kiểm tra camera, bộ phận, bộ nạp và bo mạch cùng nhau thay vì cho rằng máy ảnh bị lỗi. Điều đó giúp tiết kiệm thời gian và tránh phải thay thế phần cứng tốt.
Chỉ với sự thận trọng. Việc mở rộng dung sai có thể làm giảm báo động nhưng cũng có thể khiến định hướng sai hoặc khả năng thu nhận kém được đưa vào sản xuất. Cách tiếp cận an toàn hơn trước tiên là cải thiện ánh sáng, định nghĩa gói hàng và khả năng lặp lại của việc lấy hàng. Chỉ nên sử dụng các thay đổi về dung sai sau khi hình ảnh và hoạt động của bộ phận đủ ổn định để hỗ trợ chúng.
Hỗ trợ quy trình rất hữu ích khi vấn đề nhận dạng tương tự tiếp tục quay trở lại sau khi kiểm tra máy ảnh, ánh sáng, bộ nạp, vòi phun và thư viện. Nó cũng có giá trị trong quá trình thiết lập sản phẩm mới, sản xuất hỗn hợp cao hoặc khi bộ phận đắt tiền tạo ra chất thải lặp đi lặp lại. Nhà cung cấp giải pháp SMT đầy đủ có thể xem xét đường dây dưới dạng một hệ thống thay vì xử lý từng cảnh báo riêng biệt.
