SMT Sự thay đổi vị trí thành phần xảy ra khi một thành phần không được gắn vào vị trí đệm dự định của nó trong quá trình chọn và đặt. Sự cố này ban đầu có thể trông nhỏ nhưng có thể dẫn đến hiện tượng bắc cầu hàn, mối hàn hở, bia mộ, tiếp xúc điện kém, phải làm lại và chất lượng sản phẩm không ổn định sau khi hàn lại.
Đối với các nhà sản xuất thiết bị điện tử, việc sai lệch linh kiện trong quá trình lắp đặt không chỉ là vấn đề về độ chính xác của máy. Nguyên nhân có thể là do hỗ trợ PCB, độ mòn của vòi phun, vị trí bộ nạp, nhận dạng tầm nhìn, tình trạng dán hàn, áp suất vị trí, cong vênh bảng hoặc dữ liệu chương trình không chính xác. Quy trình SMT ổn định yêu cầu mọi phần của chuỗi vị trí phải hoạt động cùng nhau.
Hướng dẫn này giải thích các nguyên nhân lệch vị trí SMT phổ biến nhất và chỉ ra cách các kỹ sư có thể khắc phục chúng một cách thực tế.
Dịch chuyển thành phần có nghĩa là thành phần được đặt cách xa tâm đệm được thiết kế của nó. Độ lệch có thể xảy ra theo hướng X, hướng Y, góc quay hoặc kết hợp cả ba. Trong một số trường hợp, bộ phận này chỉ lệch tâm một chút và vẫn có thể vượt qua quá trình kiểm tra. Trong những trường hợp nghiêm trọng hơn, nó có thể gây ra khuyết tật hàn rõ ràng hoặc hỏng chức năng.
Sự thay đổi vị trí thành phần SMT thường xuất hiện dưới nhiều hình thức:
Đầu tiên, bộ phận này có thể di chuyển sang một bên so với tâm đệm. Điều này thường xảy ra trên các thành phần chip nhỏ, điện trở, tụ điện, diode và IC bước cao. Thứ hai, bộ phận này có thể xoay nhẹ, điều này có thể ảnh hưởng đến sự liên kết của chì và sự hình thành mối hàn. Thứ ba, linh kiện có thể nằm trên mép của miếng dán hàn thay vì tiếp đất chính xác trên tấm đệm. Thứ tư, thành phần có thể trông chính xác trước khi hàn lại nhưng lại di chuyển trong quá trình hàn lại do mất cân bằng làm ướt chất hàn.
Mỗi loại ca làm việc sẽ đưa ra một manh mối khác nhau. Sự dịch chuyển lặp đi lặp lại theo một hướng có thể dẫn đến việc hiệu chỉnh máy, định vị bảng mạch hoặc bù đắp chương trình. Sự thay đổi ngẫu nhiên có thể dẫn đến vòi phun, chân không, bộ nạp, chất hàn hoặc sự mất ổn định của bảng đỡ.
Quá trình sản xuất SMT hiện đại sử dụng thành phần nhỏ hơn, khoảng cách giữa các miếng đệm chặt hơn và tốc độ sắp xếp nhanh hơn. Điều này làm cho quá trình ít tha thứ hơn. Độ lệch vị trí nhỏ có thể chấp nhận được đối với thành phần chip lớn có thể gây ra sự cố nghiêm trọng cho thành phần 0201, BGA, QFN hoặc đầu nối bước cao.
Khi thành phần không được căn giữa, khối lượng dán hàn không còn cân bằng. Trong quá trình hàn lại, chất hàn nóng chảy có thể kéo linh kiện ra xa vị trí chính xác của nó. Điều này có thể tạo ra cầu nối, bia mộ, mối hàn không đủ, thành phần bị lệch hoặc điểm yếu tiềm ẩn của khớp.

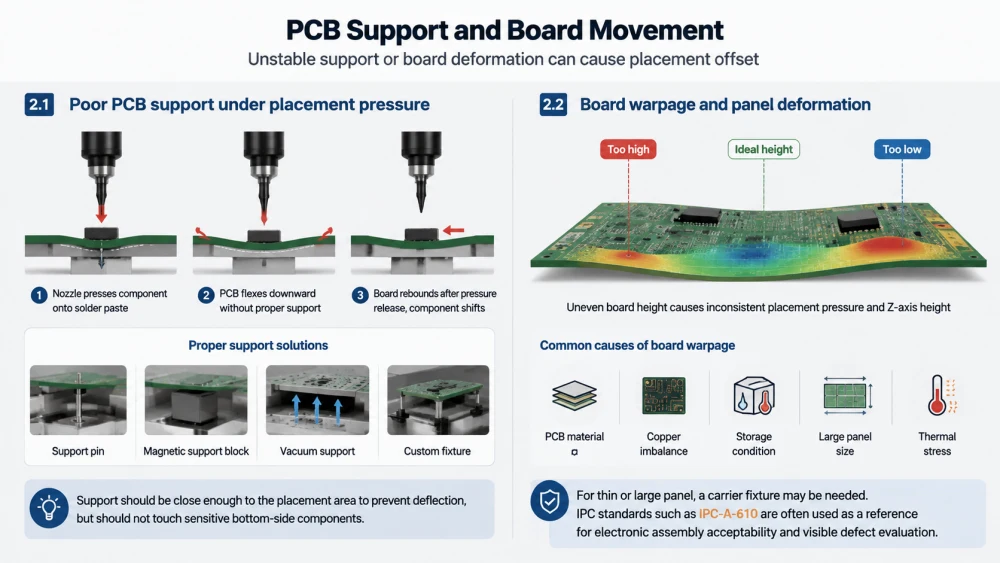

Một trong những nguyên nhân bù đắp vị trí SMT bị bỏ qua nhiều nhất là hỗ trợ PCB không ổn định. Nếu bảng di chuyển, uốn cong, rung hoặc không được kẹp đúng cách trong quá trình đặt, thì ngay cả máy định vị có độ chính xác cao cũng không thể duy trì kết quả ổn định.
Trong quá trình đặt, vòi phun sẽ ép linh kiện lên miếng dán hàn. Nếu PCB không được hỗ trợ từ bên dưới, bảng có thể bị cong xuống. Khi bo mạch bật lại, thành phần này có thể dịch chuyển một chút. Điều này đặc biệt phổ biến với bảng mỏng, bảng lớn, PCB linh hoạt hoặc bảng có sự phân bố thành phần không đồng đều.
Các kỹ sư nên kiểm tra xem chốt hỗ trợ, khối hỗ trợ từ tính, hỗ trợ chân không hoặc vật cố định tùy chỉnh có được đặt đúng vị trí hay không. Giá đỡ phải đủ gần với khu vực lắp đặt để tránh bị lệch nhưng không được chạm vào bộ phận nhạy cảm phía dưới.
PCB hiện tượng cong vênh có thể gây ra sự khác biệt về chiều cao trên bảng điều khiển. Nếu một vùng của bảng cao hơn hoặc thấp hơn dự kiến, áp suất đặt và chiều cao trục Z có thể không nhất quán. Một số thành phần có thể bị ép quá mạnh, trong khi những thành phần khác có thể hầu như không chạm vào miếng dán hàn.
Hiện tượng cong vênh bảng có thể đến từ vật liệu PCB, mất cân bằng đồng, điều kiện bảo quản, kích thước bảng hoặc ứng suất nhiệt. Đối với bảng điều khiển mỏng hoặc lớn, có thể cần một vật cố định mang. Các tiêu chuẩn IPC như IPC-A-610 thường được sử dụng làm tài liệu tham khảo về khả năng chấp nhận lắp ráp điện tử và đánh giá lỗi có thể nhìn thấy.
Vòi phun là điểm tiếp xúc trực tiếp giữa máy SMT và linh kiện. Nếu vòi phun không thể gắp linh kiện một cách an toàn và tập trung thì rất có thể sẽ xảy ra sự dịch chuyển vị trí.
Vòi phun bị mòn có thể mất độ phẳng hoặc khả năng bịt kín không khí. Đầu phun bẩn có thể có cặn chất trợ dung, bụi, hạt hàn hoặc vật liệu kết dính trên bề mặt đầu hút. Kích thước vòi phun không chính xác có thể không khớp với thân bộ phận, gây ra tình trạng lấy không ổn định và định tâm không chính xác.
Đối với thành phần nhỏ, tình trạng vòi phun là rất quan trọng. Nếu đầu phun quá lớn, nó có thể chạm vào bộ phận liền kề trong túi băng. Nếu nó quá nhỏ, nó có thể không cung cấp đủ lực giữ. Nếu đầu vòi bị hỏng, bộ phận này có thể quay khi đầu chuyển động nhanh.
Các vấn đề về chân không có thể khiến bộ phận di chuyển giữa lúc lấy và đặt. Nếu áp suất chân không yếu, không ổn định hoặc bị trễ, bộ phận này có thể trượt trên đầu vòi phun. Điều này thường xuất hiện dưới dạng bù đắp vị trí ngẫu nhiên, thành phần bị loại bỏ hoặc lỗi nhận dạng không liên tục.
Các kỹ sư nên kiểm tra vòi phun, bộ lọc chân không, ống chân không, vòng đệm đầu, đầu phun và giá trị cảm biến chân không. Đường cong chân không ổn định thường hữu ích hơn việc chỉ kiểm tra xem máy có báo động hay không.

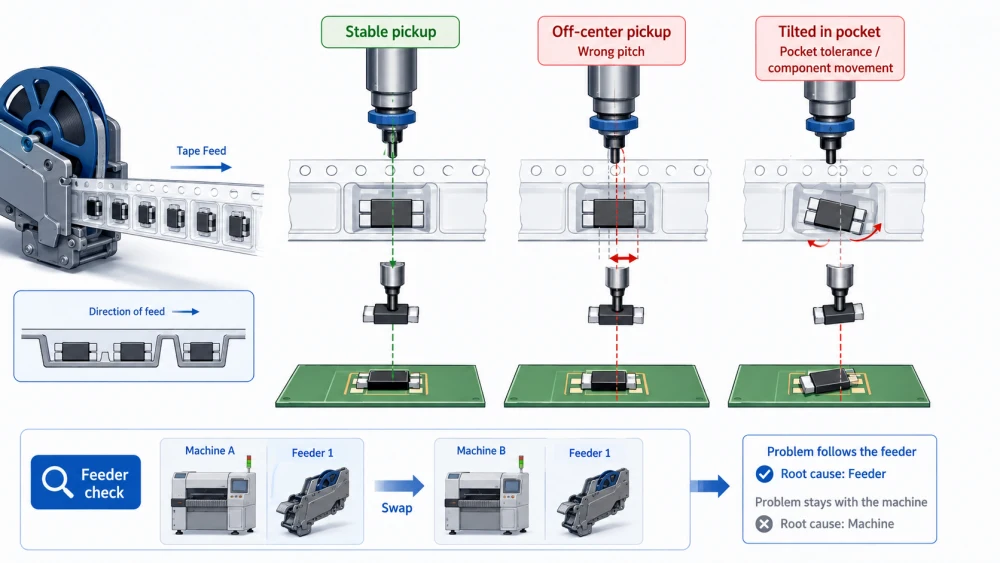

Lỗi bộ nạp là một nguyên nhân chính khác gây ra sai lệch thành phần trong quá trình lắp đặt. Nếu thành phần không được đặt chính xác trong túi băng, vòi phun có thể lấy nó ra khỏi tâm. Máy vẫn có thể đặt nó nhưng vị trí linh kiện có thể dịch chuyển hoặc xoay.
Khi bước nạp, độ tiến của băng hoặc tọa độ thu không chính xác, bộ phận này sẽ không nằm dưới tâm vòi phun tại thời điểm lấy. Điều này tạo ra một chiếc bán tải không ổn định. Hệ thống thị giác có thể sửa những lỗi nhỏ nhưng không thể giải quyết hoàn toàn tình trạng cơ khí kém.
Các dấu hiệu phổ biến bao gồm lỗi lấy hàng lặp đi lặp lại, bộ phận bị lệch một góc trên vòi phun, tỷ lệ loại bỏ cao và độ lệch vị trí chỉ xuất hiện trên một vị trí bộ nạp. Nếu sự cố xảy ra với bộ nạp sau khi hoán đổi vị trí thì có thể nguyên nhân chính là do bộ nạp.
Một số thành phần có thể di chuyển bên trong túi băng trước khi lấy ra. Điều này có thể xảy ra với thành phần rất nhỏ, bao bì lỏng lẻo, băng mang bị hỏng hoặc rung trong quá trình lập chỉ mục bộ nạp. Nếu bộ phận đã bị nghiêng hoặc dịch chuyển trong túi, vòi phun có thể chọn sai tâm.
Các kỹ sư nên kiểm tra độ căng của băng che bộ nạp, độ ăn khớp của bánh xích, hiệu chỉnh bộ nạp, chiều cao của bộ nạp và tình trạng của túi linh kiện. Chất lượng bao bì vật liệu có thể ảnh hưởng trực tiếp đến độ ổn định của vị trí.

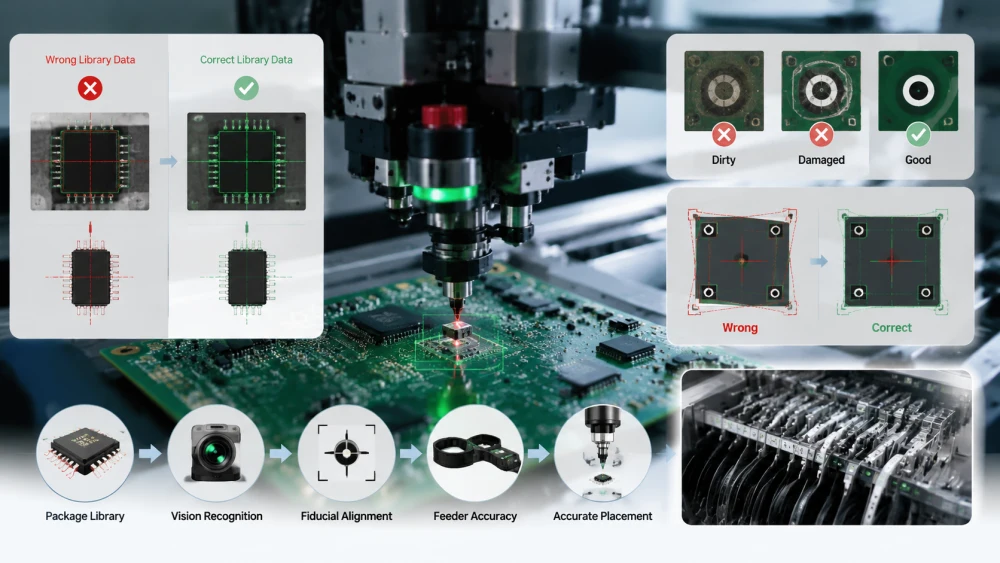

SMT thị giác máy được thiết kế để điều chỉnh vị trí thành phần trước khi đặt. Tuy nhiên, nếu dữ liệu tầm nhìn, ánh sáng, thư viện gói hoặc nhận dạng chuẩn bị sai thì máy có thể tính toán độ lệch không chính xác.
Mọi thành phần đều cần có kích thước, đường viền thân, vị trí đầu dây, độ dày, cực tính và thông số nhận dạng chính xác. Nếu dữ liệu thư viện thành phần sai, máy ảnh có thể nhận dạng sai cạnh hoặc điểm trung tâm. Sau đó, máy có thể đặt thành phần theo giá trị hiệu chỉnh sai.
Điều này thường xảy ra sau khi giới thiệu sản phẩm mới, thay thế linh kiện, sao chép thư viện hoặc chỉnh sửa dữ liệu thủ công. Các kỹ sư nên so sánh thành phần thực tế với dữ liệu thư viện, đặc biệt đối với các loại gói tương tự trông gần giống nhau nhưng có kích thước thân hoặc hình dạng đầu dẫn khác nhau.
Nếu bảng chuẩn bị bẩn, hư hỏng, thiết kế kém hoặc được nhận dạng không chính xác, toàn bộ hệ tọa độ bảng có thể bị dịch chuyển. Trong trường hợp này, nhiều thành phần có thể hiển thị độ lệch theo hướng tương tự. Vấn đề có thể không nằm ở người đứng đầu vị trí; nó có thể là tham chiếu căn chỉnh bảng.
Dấu chuẩn phải có độ tương phản rõ ràng, độ hở vừa đủ và định nghĩa mặt nạ hàn ổn định. Máy phải nhận biết điểm chuẩn chính xác một cách nhất quán trước khi bắt đầu đặt.
Để có khung khắc phục sự cố rộng hơn kết nối các triệu chứng về thị giác, bộ nạp, bộ phận nạp và vòi phun, các kỹ sư cũng có thể xem lại hướng dẫn khắc phục sự cố chọn và đặt SMT này.
Một số sự thay đổi vị trí không phải do chính máy định vị gây ra. Thành phần có thể được đặt chính xác, nhưng tình trạng dán hàn khiến nó di chuyển trước hoặc trong khi hàn lại.
Nếu khối lượng chất hàn không đồng đều giữa hai miếng đệm, bộ phận có thể bị kéo về phía bên với lực làm ướt mạnh hơn trong quá trình hàn lại. Đây là nguyên nhân phổ biến khiến bia mộ bị lệch, bị dịch chuyển các mảnh vụn nhỏ.
Khối lượng dán không đồng đều có thể do tắc nghẽn giấy nến, thiết kế giấy nến kém, tỷ lệ khẩu độ không chính xác, làm sạch không đủ, áp suất chổi cao su kém hoặc tốc độ in không ổn định. Dữ liệu SPI có thể giúp xác nhận xem ca thay đổi bắt đầu trước vị trí hay sau khi chỉnh lại dòng.
Kem hàn phải giữ linh kiện đúng vị trí trước khi hàn lại. Nếu lực dính dán yếu, bộ phận này có thể di chuyển trong quá trình di chuyển bảng, rung băng tải hoặc đặt bộ phận gần đó. Giấy dán bị phơi quá lâu có thể bị khô, trong khi giấy dán được bảo quản không đúng cách có thể làm mất hiệu suất in và giữ ổn định.
Các nhóm quy trình nên kiểm soát việc bảo quản hồ dán, rã đông, trộn, khoảng thời gian in và làm sạch giấy nến. Tiêu chuẩn IPC J-STD-001 là tài liệu tham khảo hữu ích cho các yêu cầu về quy trình lắp ráp điện và điện tử hàn.

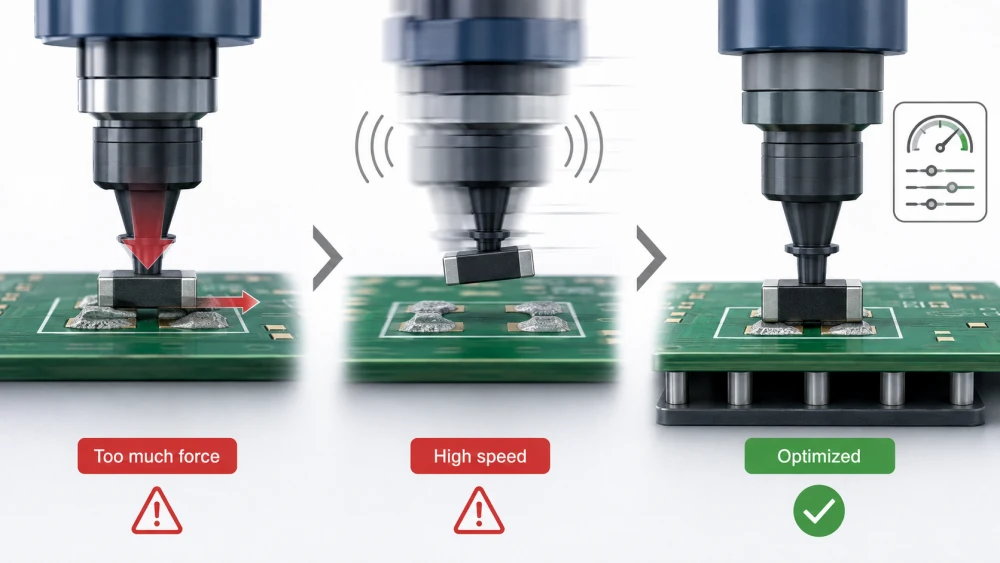

Cài đặt máy có thể ảnh hưởng trực tiếp đến độ chính xác của vị trí. Một chương trình chạy tốt ở tốc độ thấp có thể tạo ra offset ở tốc độ sản xuất tối đa nếu gia tốc, lực đặt hoặc chiều cao trục Z không được tối ưu hóa.
Nếu lực đặt quá cao, bộ phận có thể trượt trên miếng dán hàn thay vì hạ cánh nhẹ nhàng. Điều này dễ xảy ra hơn khi lớp cặn bám nhiều, miếng đệm nhỏ hoặc bộ phận có bề mặt đáy nhẵn.
Lực quá mạnh cũng có thể làm hỏng bộ phận mỏng manh hoặc tạo ra ứng suất tiềm ẩn. Các kỹ sư nên tối ưu hóa lực đặt theo loại thành phần, kích thước gói, hỗ trợ bảng và điều kiện dán.
Tốc độ bố trí cao giúp cải thiện đầu ra nhưng cũng làm tăng độ rung, ứng suất tăng tốc và nguy cơ dịch chuyển linh kiện. Nếu đầu di chuyển quá mạnh, bộ phận có thể dịch chuyển trên vòi trước khi lắp đặt. Nếu phần hỗ trợ bo mạch yếu, việc bố trí tốc độ cao có thể khiến độ lệch kém hơn.
Một cách tiếp cận thực tế là tạm thời giảm tốc độ trong quá trình khắc phục sự cố. Nếu sự thay đổi được cải thiện, nhóm xử lý có thể điều chỉnh khả năng tăng tốc, trình tự sắp xếp, điều kiện hỗ trợ hoặc lựa chọn vòi phun trước khi quay lại tốc độ sản xuất tối đa.
Không phải mọi phần bù nhìn thấy sau khi chỉnh lại dòng đều là lỗi vị trí. Một bộ phận có thể được lắp chính xác trước khi chỉnh lại dòng và vẫn chuyển động trong quá trình gia nhiệt.
Khi mối hàn trên một miếng đệm tan chảy hoặc ướt nhanh hơn mặt còn lại, sức căng bề mặt có thể kéo bộ phận ra khỏi tâm. Điều này thường xảy ra ở thành phần chip nhỏ, đặc biệt khi thiết kế miếng đệm, khối lượng dán hoặc phân bổ nhiệt không cân bằng.
Các kỹ sư nên so sánh kiểm tra trước khi chỉnh lại dòng chảy AOI hoặc kiểm tra bằng kính hiển vi với kiểm tra sau khi chỉnh lại dòng chảy. Nếu thành phần được căn giữa trước khi chỉnh lại dòng nhưng bị dịch chuyển sau khi chỉnh lại dòng, nguyên nhân cốt lõi có thể là do quá trình hàn chứ không phải độ chính xác của máy bố trí.
Thành phần nhạy cảm với độ ẩm có thể hoạt động không thể đoán trước trong quá trình nấu lại nếu không kiểm soát được việc bảo quản và nướng. JEDEC J-STD-033 cung cấp hướng dẫn xử lý cho thiết bị gắn trên bề mặt nhạy cảm với độ ẩm và phản xạ nhiệt. Kiểm soát độ ẩm kém có thể làm tăng rủi ro trong quá trình, đặc biệt đối với gói IC, BGA và thành phần có giá trị cao.
Hồ sơ nhiệt cũng cần được xem xét lại. Tốc độ tăng quá nhanh, gia nhiệt không đều hoặc tốc độ băng tải không ổn định có thể ảnh hưởng đến cân bằng làm ướt vật hàn và độ ổn định của linh kiện.

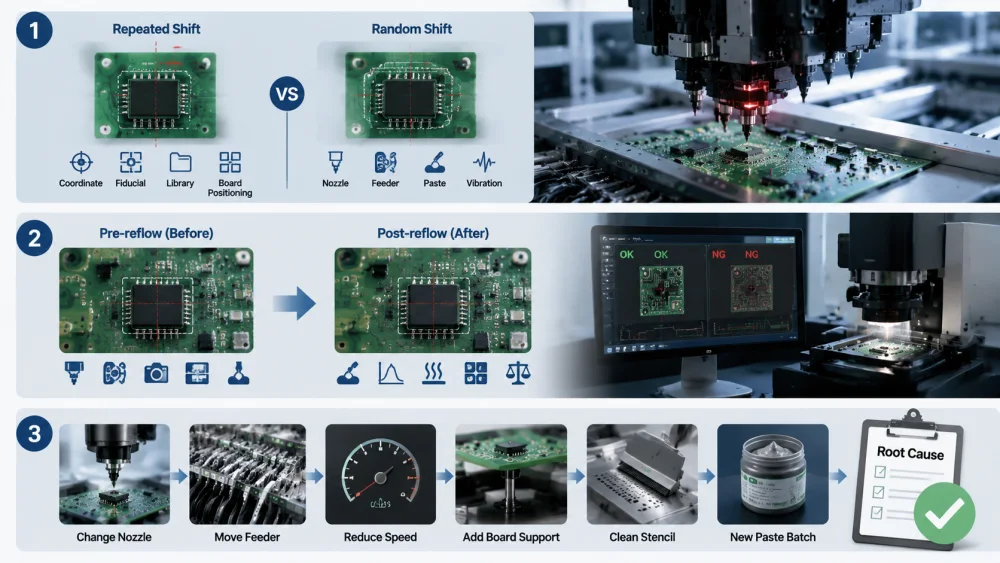

Một phương pháp khắc phục sự cố tốt sẽ tách nguyên nhân máy khỏi nguyên nhân vật chất và nguyên nhân quy trình. Nếu không có cấu trúc này, các nhóm có thể điều chỉnh nhiều cài đặt nhưng không tìm ra lý do thực sự.
Nếu cùng một thành phần dịch chuyển theo cùng một hướng trên mỗi bảng, nguyên nhân có thể là do tọa độ chương trình, chuẩn, thư viện thành phần, định vị bảng hoặc căn chỉnh stencil. Nếu sự dịch chuyển xuất hiện ngẫu nhiên, nguyên nhân có thể là do vòi phun, chân không, bộ cấp liệu, lực dán, độ rung của bảng hoặc sự thay đổi của vật liệu.
Sự phân biệt đơn giản này giúp các kỹ sư tránh lãng phí thời gian. Phần bù lặp lại phải được xử lý giống như vấn đề về tọa độ hoặc thiết lập. Một sự bù đắp ngẫu nhiên nên được coi như một vấn đề ổn định.
Kiểm tra trước khi chỉnh lại dòng là một trong những cách tốt nhất để xác định giai đoạn hư hỏng thực sự. Nếu thành phần đã được dịch chuyển trước khi chỉnh lại dòng, hãy tập trung vào máy định vị, bộ nạp, vòi phun, tầm nhìn, hỗ trợ PCB và lực giữ dán. Nếu thành phần chỉ thay đổi sau khi hàn lại, hãy tập trung vào khối lượng kem hàn, thiết kế miếng đệm, cấu hình nhiệt và cân bằng làm ướt.
Nên sử dụng cùng nhau AOI, SPI, báo cáo vị trí đặt máy và kiểm tra kính hiển vi thủ công. Một nguồn dữ liệu hiếm khi kể toàn bộ câu chuyện.
Các kỹ sư có thể cô lập nguyên nhân bằng cách thay đổi từng yếu tố một. Ví dụ: đổi vòi phun, di chuyển bộ nạp sang làn khác, giảm tốc độ bố trí, thêm hỗ trợ PCB, làm sạch khuôn tô hoặc chạy mẻ dán hàn mới. Nếu khiếm khuyết xảy ra sau một hạng mục thì hạng mục đó sẽ trở thành nghi phạm mạnh nhất.
Phương pháp này chậm hơn so với việc đoán nhưng nó tạo ra quá trình học tập đáng tin cậy. Nó cũng giúp các nhóm xây dựng cơ sở dữ liệu về SMT nguyên nhân bù đắp vị trí cho quá trình sản xuất trong tương lai.
SMT sự thay đổi vị trí thành phần thường do một chuỗi các sự cố quy trình nhỏ gây ra, không phải do một lỗi máy đơn lẻ. Các nguyên nhân phổ biến nhất bao gồm hỗ trợ PCB yếu, vòi phun bị mòn, chân không không ổn định, lỗi nạp liệu, dữ liệu tầm nhìn sai, dán hàn không đồng đều, áp suất đặt quá cao và mất cân bằng làm ướt phản xạ.
Trước tiên, các kỹ sư nên quyết định xem sự thay đổi được lặp lại hay ngẫu nhiên, sau đó so sánh dữ liệu kiểm tra trước và sau khi chỉnh lại dòng. Điều này giúp tách biệt lỗi vị trí khỏi chuyển động hàn. Sản xuất ổn định phụ thuộc vào việc thiết lập máy chính xác, xử lý vật liệu sạch, in kem hàn có kiểm soát và bảo trì thường xuyên.
I.C.T hỗ trợ các nhà sản xuất thiết bị điện tử bằng giải pháp toàn diện chuyên nghiệp SMT, bao gồm lập kế hoạch dây chuyền SMT, hỗ trợ quy trình chọn và đặt, hàn nóng chảy lại, kiểm tra, đào tạo và hướng dẫn khắc phục sự cố. Đối với các nhà máy muốn giảm sai sót về vị trí và cải thiện tính ổn định của sản xuất, chế độ xem quy trình hoàn chỉnh thường có giá trị hơn việc chỉ điều chỉnh một thông số máy.
Nguyên nhân chính thường là do việc kiểm soát quá trình bố trí không ổn định. Điều này có thể bao gồm hỗ trợ PCB kém, vị trí lấy hàng không chính xác, vòi phun bị mòn, chân không yếu, dữ liệu tầm nhìn sai hoặc miếng dán hàn không đều. Nếu sự thay đổi được lặp lại theo cùng một hướng, các kỹ sư nên kiểm tra tọa độ chương trình, nhận dạng chuẩn và dữ liệu thư viện thành phần. Nếu sự dịch chuyển là ngẫu nhiên, nguyên nhân có nhiều khả năng là do tình trạng vòi phun, độ ổn định của bộ nạp, độ rung của bảng hoặc lực dính của miếng dán.
Phương pháp tốt nhất là kiểm tra bảng trước và sau khi chỉnh lại dòng. Nếu thành phần đã lệch tâm trước khi chỉnh lại dòng, thì vấn đề có liên quan đến vị trí, điểm lấy hàng, tầm nhìn, bộ nạp hoặc hỗ trợ bảng. Nếu thành phần được căn giữa trước khi chỉnh lại dòng nhưng bị dịch chuyển sau khi chỉnh lại dòng, thì nhiều khả năng vấn đề là do khối lượng kem hàn, thiết kế miếng đệm, cấu hình nhiệt hoặc mất cân bằng làm ướt. SPI và pre-reflow AOI rất hữu ích cho việc so sánh này.
Có, kem hàn có thể gây ra hoặc làm tình trạng sai lệch thành phần trở nên trầm trọng hơn. Nếu khối lượng dán không đồng đều, thành phần có thể nằm ở một góc hoặc di chuyển trong quá trình chỉnh lại dòng. Nếu lực dán quá yếu, bộ phận này có thể dịch chuyển trong quá trình chuyển bảng hoặc rung trước khi hàn lại. Tất cả đều phải được kiểm tra việc bảo quản miếng dán, thời gian mở, làm sạch khuôn tô, áp suất in và thiết kế khẩu độ khi vị trí bù đắp xuất hiện cùng với khuyết tật hàn.
Khi chỉ có một loại thành phần thay đổi, nguyên nhân cốt lõi thường liên quan đến gói cụ thể đó. Vòi phun có thể không khớp với thân bộ phận, túi nạp có thể cho phép di chuyển, thư viện thị giác có thể có dữ liệu kích thước không chính xác hoặc thiết kế miếng đệm có thể tạo ra vết hàn bị ướt không đồng đều. Các kỹ sư nên kiểm tra bản vẽ thành phần, thư viện gói hàng, vị trí lấy hàng, loại vòi phun, tình trạng bộ nạp và cặn dán để biết chính xác vị trí đó.
Một nhà máy có thể giảm SMT phần bù vị trí bằng cách xây dựng quy trình kiểm soát ổn định. Điều này bao gồm kiểm tra độ mòn của vòi phun, làm sạch đường chân không, hiệu chỉnh bộ cấp liệu, xác minh thư viện hình ảnh, cải thiện hỗ trợ PCB, giám sát dữ liệu SPI và so sánh trước khi chỉnh lại dòng AOI với lỗi sau chỉnh lại dòng. Đối với sản xuất số lượng lớn, các đội nên ghi lại mô hình thay đổi theo vị trí bộ phận, số bộ phận cấp liệu, số vòi phun và lô sản xuất. Điều này giúp khắc phục sự cố nhanh hơn và ngăn ngừa lỗi lặp lại.
Sự thay đổi thành phần trong vị trí SMT là một cảnh báo quy trình thực tế. Nó cho các kỹ sư biết rằng một phần của chuỗi vị trí không còn đủ ổn định cho yêu cầu sản phẩm. Nguyên nhân có thể đến từ độ chính xác của máy, cách trình bày vật liệu, hành vi dán hàn, hỗ trợ bo mạch hoặc cân bằng chỉnh lại dòng.
Các nhà máy giải quyết vấn đề một cách có hệ thống có thể giảm việc làm lại, bảo vệ chi phí nguyên vật liệu và cải thiện độ tin cậy lâu dài của sản phẩm. Nếu nhóm sản xuất đang phải đối mặt với SMT vị trí lặp đi lặp lại hoặc chuyển động thành phần không giải thích được, I.C.T có thể giúp xem xét toàn bộ quy trình của dây chuyền SMT và cung cấp hỗ trợ toàn diện thiết thực từ thiết bị đến tối ưu hóa quy trình.
