Hầu hết các nhà máy PCBA không chọn sai máy X-quang — họ chọn đúng máy cho sai vấn đề.
Không có hệ thống Tia X 'tốt nhất' nào để kiểm tra PCBA, chỉ có hệ thống thực sự phù hợp với các khuyết tật bạn cần phát hiện, khối lượng sản xuất bạn thực hiện và độ tin cậy mà sản phẩm của bạn phải đạt được.
Hiểu cách hoạt động của Kiểm tra bằng Tia X trong thiết bị điện tử là sự khác biệt giữa việc đầu tư vào một công cụ kiểm tra mạnh mẽ và trả tiền cho những khả năng mà bạn sẽ không bao giờ thực sự sử dụng.
Nhiều người mua tiếp cận việc lựa chọn tia X bằng cách so sánh các thông số kỹ thuật—độ phân giải cao hơn, độ phóng đại cao hơn, các chế độ nâng cao hơn. Trên thực tế, đây chính là nơi bắt đầu những sai lầm tốn kém.
Về lý thuyết, không nên chọn máy X-quang vì những gì nó có thể làm được mà vì những vấn đề kiểm tra cụ thể mà dây chuyền PCBA của bạn gặp phải trong quá trình sản xuất hàng ngày. Khi công cụ không phù hợp với vấn đề, kết quả sẽ là chi tiêu quá mức cho những khả năng không được sử dụng hoặc bỏ sót những khiếm khuyết thực sự quan trọng.

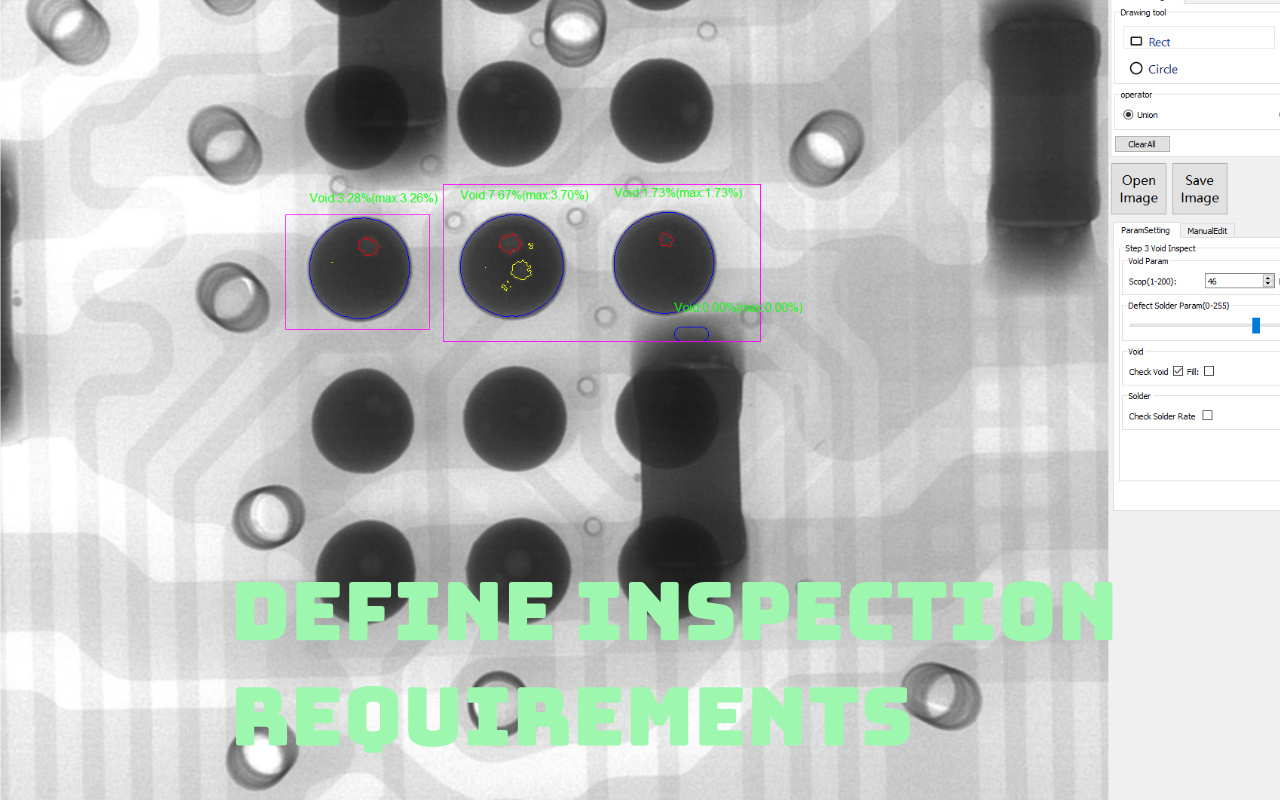

Trước khi xem mô hình hoặc thông số kỹ thuật, trước tiên bạn phải xác định lý do tại sao cần phải kiểm tra bằng Tia X trong quy trình của mình.
Nếu mục tiêu của bạn là định lượng BGA khoảng trống trong sản xuất và đảm bảo tuân thủ các tiêu chí chấp nhận của IPC thì độ lặp lại và tính nhất quán của phép đo là rất quan trọng. Hệ thống phải mang lại kết quả ổn định, có thể so sánh giữa các ca, người vận hành và lô sản phẩm.
Phân tích lỗi là một nhiệm vụ hoàn toàn khác. Khi điều tra các tấm ván được trả lại hoặc các khiếm khuyết hiếm gặp như phần đầu gối hoặc các vết nứt nhỏ, tính linh hoạt và độ phóng đại cao trở nên quan trọng hơn tốc độ. Trong trường hợp này, khả năng khám phá các khu vực có vấn đề không mong muốn quan trọng hơn thông lượng tự động.
Kiểm tra bằng Tia X nội tuyến tập trung vào kiểm soát chất lượng theo thời gian thực . Mỗi bo mạch đều được kiểm tra, các lỗi được phát hiện ngay lập tức và các vấn đề về quy trình có thể được khắc phục trước khi chúng trở nên trầm trọng hơn—một phương pháp rất phù hợp với sản xuất số lượng lớn.
Hệ thống X-quang ngoại tuyến phục vụ một mục đích khác. Chúng lý tưởng cho việc kiểm tra lấy mẫu, xác nhận NPI và khắc phục sự cố chi tiết trong đó độ sâu kiểm tra và khả năng kiểm soát của người vận hành lớn hơn thời gian chu kỳ. Đối với nhiều nhà máy, kiểm tra ngoại tuyến mang lại sự cân bằng tốt nhất giữa chi phí và hiểu biết sâu sắc.
Sản xuất khối lượng lớn đặt ra những yêu cầu nghiêm ngặt về thời gian chu kỳ, tự động hóa và tính nhất quán. Bất kỳ bước kiểm tra nào làm chậm dây chuyền đều nhanh chóng trở thành nút cổ chai.
Thay vào đó, NPI và môi trường sản xuất khối lượng thấp coi trọng khả năng thích ứng. Khả năng xử lý các thay đổi thiết kế thường xuyên, kích thước bo mạch đa dạng và các loại thành phần khác nhau—mà không cần lập trình lại liên tục—thường quan trọng hơn tốc độ thô.
Bỏ qua bước này là cách nhanh nhất để trả quá nhiều cho những khả năng mà bạn hiếm khi sử dụng. Trước khi so sánh các thông số kỹ thuật hoặc cấu hình hệ thống, bạn cần có một bức tranh rõ ràng về hình thức bo mạch của mình và những rủi ro thực sự tồn tại ở đâu. Lựa chọn tia X hiệu quả luôn bắt đầu bằng việc liên kết độ phức tạp của sản phẩm với các yêu cầu kiểm tra.
Các gói thành phần khác nhau đưa ra những thách thức kiểm tra rất khác nhau. Các thiết bị được kết thúc ở phía dưới như BGA, CSP và LGA yêu cầu hình ảnh rõ ràng về các viên hàn và phép đo khoảng trống đáng tin cậy. Các gói QFN có miếng đệm nhiệt lớn yêu cầu tính toán chính xác tỷ lệ phần trăm khoảng trống trên các vùng hàn rộng thay vì phát hiện sự hiện diện đơn giản. Mặt khác, IC bước cao và mối hàn xuyên lỗ phụ thuộc nhiều hơn vào khả năng xuyên thấu và độ tương phản hình ảnh để phát hiện mối hàn không đủ, cầu nối hoặc lớp lấp đầy thùng không đầy đủ.
Bởi vì mỗi loại thành phần nhấn mạnh hệ thống kiểm tra theo một cách khác nhau, nên việc kết hợp các gói trên bo mạch của bạn sẽ trực tiếp xác định mức độ phân giải, khả năng nghiêng và tái tạo CT mà bạn thực sự cần.
Không phải tất cả các khiếm khuyết có thể phát hiện được đều có cùng rủi ro. Đối với hầu hết các nhà sản xuất PCBA, các khiếm khuyết thực sự ảnh hưởng đến độ tin cậy lâu dài bao gồm khoảng trống quá mức hoặc không đồng đều trong các mối hàn BGA, các khe hở đầu gối dẫn đến hỏng hóc không liên tục, cầu nối ẩn hoặc mối hàn không đủ bên dưới các bộ phận được kết thúc ở đáy và khả năng lấp đầy thùng xuyên lỗ không đủ.
Các tiêu chuẩn ngành như IPC-7095 cho phép một tỷ lệ phần trăm khoảng trống nhất định tùy thuộc vào loại ứng dụng, có nghĩa là việc kiểm tra phải đủ chính xác để đo lường—chứ không chỉ phát hiện—khoảng trống. Đồng thời, nhiều lỗi trong số này không tự động yêu cầu kiểm tra CT 3D đầy đủ. Trong nhiều trường hợp, các góc nhìn được lựa chọn tốt và các phương pháp đo nhất quán là đủ để đưa ra các đánh giá đáng tin cậy mà không tốn chi phí và thời gian chu kỳ của chụp cắt lớp toàn phần.
Công nghệ kiểm tra bạn chọn sẽ quyết định phần lớn mức độ hài lòng lâu dài của bạn với hệ thống cũng như một phần đáng kể trong tổng chi phí của nó. Điều quan trọng không phải là chọn công nghệ tiên tiến nhất hiện có mà là đưa mức độ kiểm tra phù hợp với những khiếm khuyết mà bạn thực sự cần kiểm soát.
Kiểm tra bằng tia X 2D hoạt động tốt trong việc phát hiện khoảng trống cơ bản, đánh giá mối hàn một lớp và phân tích lỗi trong đó kết quả nhanh quan trọng hơn thông tin độ sâu. Nó thường được sử dụng trong sản xuất khối lượng thấp đến trung bình, môi trường nhạy cảm về chi phí hoặc phòng thí nghiệm kỹ thuật, nơi tính linh hoạt và tốc độ cao hơn nhu cầu tái tạo thể tích toàn bộ. Ưu điểm của nó là tốc độ kiểm tra nhanh, vận hành đơn giản và chi phí đầu vào thấp nhất.
Tia X 2.5D bổ sung thêm thông tin chuyên sâu bằng cách nghiêng máy dò hoặc mẫu để tạo các góc nhìn xiên. Điều này giúp có thể xác định vị trí các khoảng trống, xác định các mối nối ẩn và đánh giá tốt hơn các khuyết tật liên quan đến trục Z mà không bị ảnh hưởng về thời gian khi chụp CT toàn bộ. Đối với nhiều SMT dây chuyền, đặc biệt là những dây chuyền chạy bảng hai mặt hoặc thỉnh thoảng gặp phải rủi ro gối đầu, kiểm tra 2.5D mang lại sự cân bằng tốt nhất giữa độ sâu kiểm tra, thông lượng và chi phí.
Chụp cắt lớp vi tính 3D đầy đủ là thích hợp nhất khi độ chính xác của kiểm tra không thể bị ảnh hưởng. Các ứng dụng trong điện tử ô tô, y tế hoặc hàng không vũ trụ thường yêu cầu định lượng khoảng trống chính xác trong các cấu trúc hàn phức tạp và tái cấu trúc từng lớp đầy đủ để xác thực quy trình. Mặc dù 3D CT mang lại độ rõ nét và độ tin cậy đo lường chưa từng có nhưng nó lại đi kèm với chi phí hệ thống cao hơn và thời gian quét chậm hơn, khiến nó phù hợp nhất cho hoạt động sản xuất có độ tin cậy cao hoặc phát triển quy trình nâng cao thay vì kiểm tra định kỳ trên mỗi bo mạch.
Các bảng thông số kỹ thuật thường nhấn mạnh đến những con số cực lớn, nhưng hiệu suất chụp X-quang trong thế giới thực phụ thuộc vào mức độ cân bằng của các thông số chính. Việc tập trung vào một thông số kỹ thuật tiêu đề duy nhất thường dẫn đến chi phí cao hơn mà không có lợi ích kiểm tra có thể đo lường được. Hiểu cách các tham số này tương tác là rất quan trọng để chọn một hệ thống hoạt động đáng tin cậy trong quá trình sản xuất PCBA hàng ngày.
Đối với hầu hết các nhiệm vụ kiểm tra BGA, độ phân giải trong phạm vi 3–5 μm là đủ, đặc biệt đối với các mặt bóng từ 0,4 mm trở lên. Ở cấp độ này, các vấn đề về mất hiệu lực, sụp đổ và hầu hết các bất thường ở mối hàn đều có thể nhìn thấy rõ ràng và có thể đo lường được.
Độ phân giải dưới micron chỉ trở nên hữu ích khi kiểm tra các cấu trúc cực kỳ tinh xảo hoặc tiến hành phân tích lỗi nâng cao. Trong quá trình kiểm tra PCBA thông thường, nó thường đưa ra những đánh đổi vượt xa lợi ích của nó. Độ phân giải cao hơn thường làm giảm trường nhìn, tăng thời gian quét và tăng đáng kể chi phí hệ thống mà không mang lại lợi ích tương xứng về khả năng phát hiện lỗi.
Độ phóng đại hình học cải thiện khả năng hiển thị chi tiết, nhưng nó luôn làm ảnh hưởng đến trường nhìn. Khi độ phóng đại tăng lên, vùng kiểm tra có thể nhìn thấy sẽ co lại, điều đó có nghĩa là cần nhiều hình ảnh hơn để che cùng một bảng.
Đối với các PCB lớn hoặc phức tạp, việc phóng đại quá mức có thể làm tăng đáng kể thời gian kiểm tra và giảm thông lượng. Mục tiêu thực tế không phải là phóng to tối đa mà là chọn mức độ giải quyết rõ ràng các khuyết tật mục tiêu trong khi vẫn cho phép bao phủ hiệu quả toàn bộ khu vực kiểm tra.
Công suất của ống quyết định tia X xuyên qua vật liệu tốt như thế nào, nhưng công suất cao hơn không có nghĩa là hình ảnh tốt hơn. Mức kV cao hơn rất hữu ích cho các bo mạch dày, nhiều lớp, thiết kế có hàm lượng đồng cao hoặc các bộ phận có tấm chắn và tản nhiệt.
Đối với hầu hết các ứng dụng PCBA, dải công suất ống từ 90–130 kV mang lại sự cân bằng hiệu quả giữa độ xuyên thấu và độ tương phản hình ảnh. Vượt quá phạm vi này thường làm giảm độ tương phản ở các mối hàn mỏng, làm cho các khoảng trống và các khuyết tật nhỏ khó phân biệt hơn là dễ dàng hơn. Trong nhiều trường hợp, công suất ống quá mức sẽ làm giảm chất lượng kiểm tra thay vì cải thiện nó.

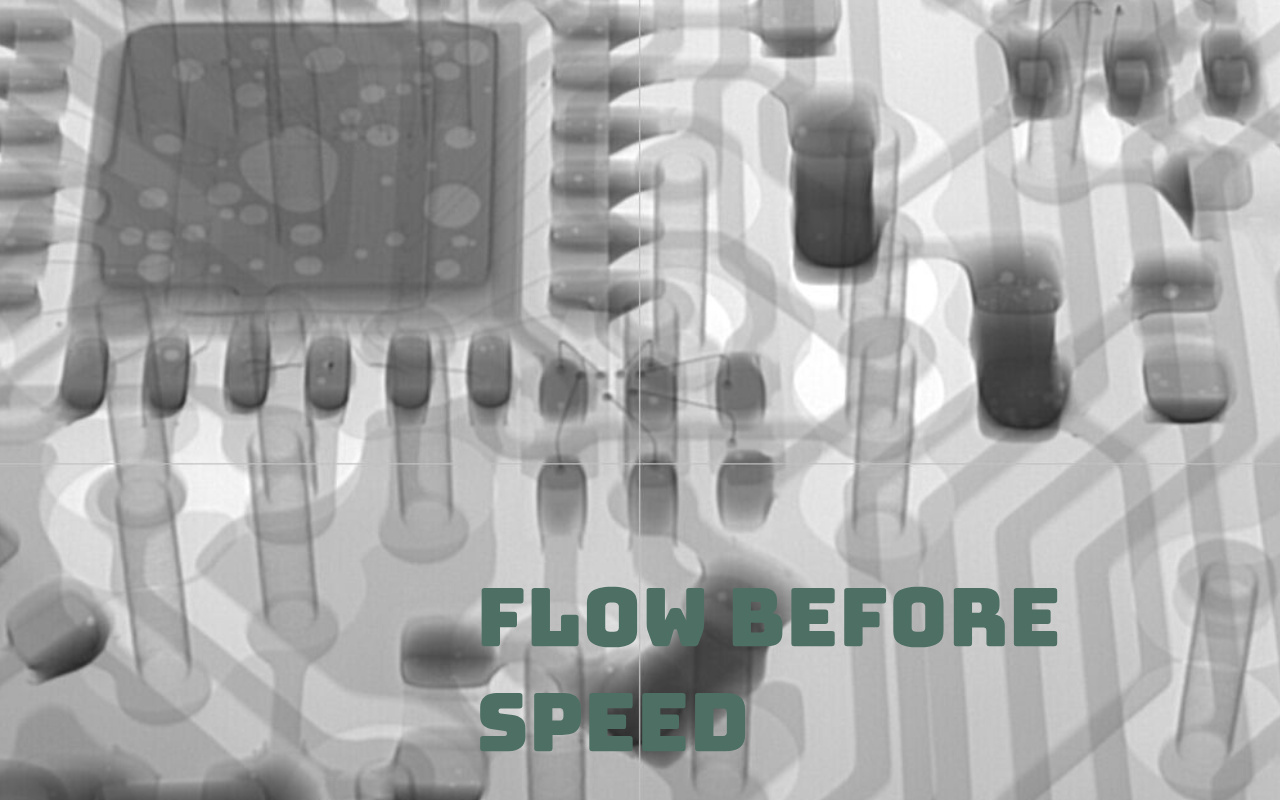

Việc lắp đặt hệ thống Tia X trong quy trình sản xuất sẽ có tác động trực tiếp đến năng suất, chiến lược kiểm tra và lợi tức đầu tư. Mặc dù X-quang nội tuyến thường được coi là mục tiêu cuối cùng nhưng nó không hẳn là lựa chọn phù hợp cho mọi nhà máy.
Hệ thống X-quang ngoại tuyến mang lại mức độ linh hoạt cao nhất. Chúng có thể xử lý nhiều kích cỡ bo mạch, loại sản phẩm và nhiệm vụ kiểm tra khác nhau mà không làm gián đoạn sự cân bằng trong dây chuyền. Với mức đầu tư trả trước thấp hơn, yêu cầu bảo trì đơn giản hơn và khả năng tiếp cận của người vận hành dễ dàng hơn, các hệ thống ngoại tuyến rất phù hợp để kiểm tra lấy mẫu, xác thực NPI và khắc phục sự cố chi tiết.
Đối với nhiều nhà máy, đặc biệt là những nhà máy sản xuất nhiều loại sản phẩm hỗn hợp hoặc khối lượng vừa phải, X-quang ngoại tuyến cung cấp tất cả khả năng kiểm tra cần thiết mà không tạo ra những tắc nghẽn hoặc hạn chế về bố cục mới.
Kiểm tra bằng Tia X trong dây chuyền trở nên có giá trị khi khối lượng sản xuất cao và ổn định, thường trên 10.000 bảng mỗi tháng và khi cần có phản hồi ngay lập tức để ngăn chặn việc lan truyền lỗi. Trong những trường hợp này, việc kiểm tra tự động từng bo mạch có thể giảm đáng kể việc làm lại ở khâu sau và cải thiện độ ổn định của quy trình.
Tuy nhiên, hệ thống nội tuyến cũng mang lại chi phí cao hơn, yêu cầu về không gian sàn lớn hơn và những giới hạn nghiêm ngặt về thời gian chu kỳ. Đối với sản xuất với khối lượng trung bình hoặc thấp, những yếu tố này thường lớn hơn lợi ích, khiến cho tia X trong dây chuyền trở thành một khoản đầu tư quá mức hơn là tăng năng suất.

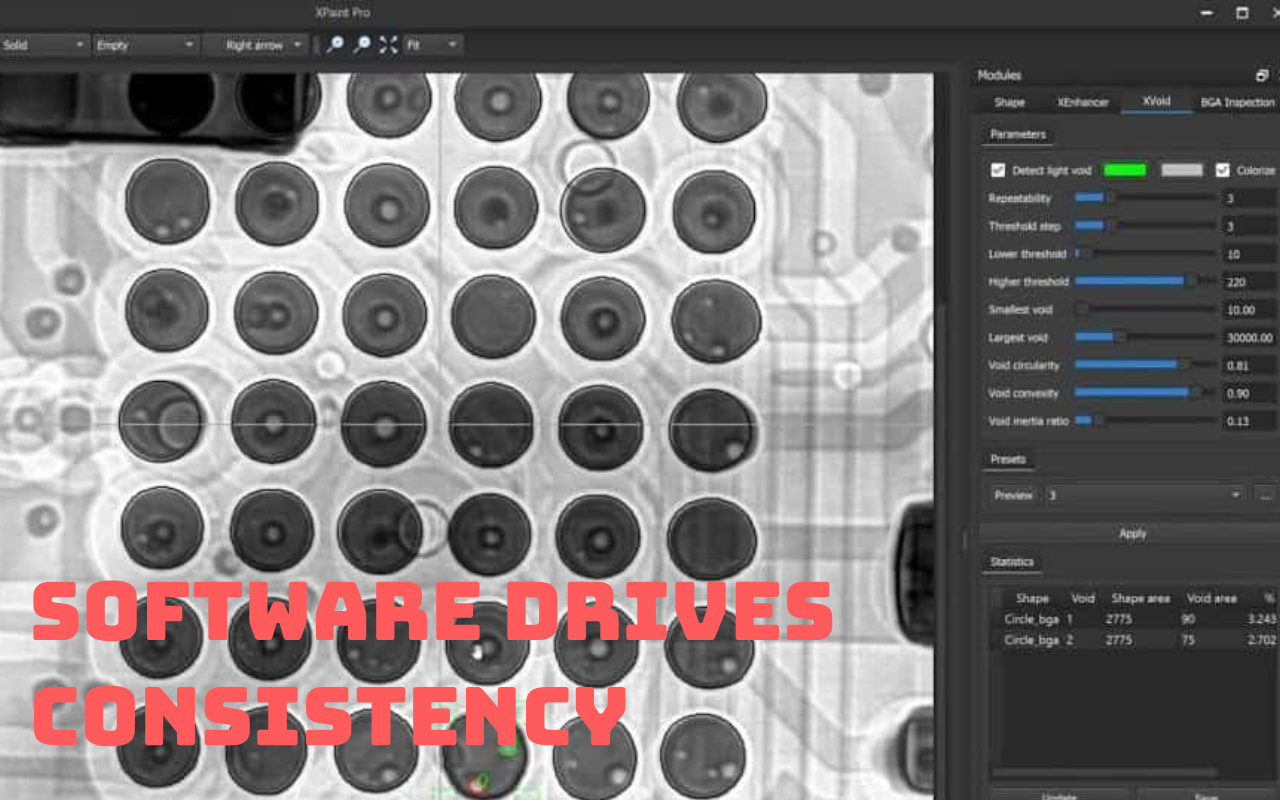

Ngay cả những ống kính quang học và ống tia X tốt nhất cũng mang lại giá trị hạn chế nếu không có phần mềm thông minh đằng sau chúng. Trong quá trình kiểm tra PCBA hàng ngày, phần mềm sẽ xác định mức độ nhất quán của các lỗi được xác định, mức độ kết quả phụ thuộc vào trải nghiệm của người vận hành và mức độ hữu ích của dữ liệu kiểm tra sau một lần vượt qua hoặc phán đoán.
Ước tính khoảng trống thủ công gây ra tính chủ quan và không nhất quán, đặc biệt là giữa các người vận hành và ca làm việc khác nhau. Phần mềm X-quang hiện đại sử dụng thuật toán để tính toán phần trăm khoảng trống tự động theo tiêu chí chấp nhận của IPC, tạo ra kết quả có thể lặp lại và so sánh được.
Mức độ nhất quán này là cần thiết cho việc kiểm soát quá trình. Khi dữ liệu trống đáng tin cậy và khách quan, các kỹ sư có thể theo dõi xu hướng, liên hệ các lỗi với các thông số in hoặc chỉnh lại dòng và thực hiện các điều chỉnh sáng suốt thay vì chỉ dựa vào phán đoán trực quan.
Thư viện lỗi tích hợp sẵn và phân tích hình ảnh được AI hỗ trợ giúp giảm đáng kể thời gian học tập cho người vận hành. Thay vì diễn giải hình ảnh thô từ đầu, hệ thống sẽ đánh dấu các khu vực đáng ngờ và phân loại các loại lỗi phổ biến như vô hiệu hóa, bắc cầu hoặc mở.
Điều này không chỉ đẩy nhanh các quyết định kiểm tra mà còn giảm sự phụ thuộc vào nhân sự có kinh nghiệm cao. Trong các nhà máy có ca luân phiên hoặc số lượng chuyên gia kiểm tra hạn chế, phần mềm mạnh mẽ sẽ trực tiếp cải thiện tính nhất quán và thông lượng kiểm tra.
Dữ liệu kiểm tra bằng Tia X trở nên có giá trị hơn nhiều khi nó không bị cô lập. Xuất liền mạch dữ liệu SPC, hình ảnh và thống kê lỗi cho phép phân tích năng suất và truy xuất nguồn gốc lâu dài.
Khi được tích hợp với MES hoặc hệ thống dữ liệu nhà máy, kiểm tra bằng Tia X hỗ trợ các sáng kiến Công nghiệp 4.0 bằng cách liên kết xu hướng lỗi với các sản phẩm, quy trình và khung thời gian cụ thể. Điều này biến tia X từ một công cụ kiểm tra độc lập thành một yếu tố cốt lõi của việc tối ưu hóa quy trình.
Giá mua máy chụp X-quang chỉ là điểm khởi đầu. Trong suốt vòng đời của hệ thống, chi phí vận hành, bảo trì và chi phí gián tiếp thường bằng—hoặc vượt quá—đầu tư ban đầu. Hiểu tổng chi phí sở hữu là rất quan trọng để đưa ra quyết định bền vững.
Chi phí trả trước thấp hơn không phải lúc nào cũng dẫn đến chi phí tổng thể thấp hơn. Hệ thống ống kín thường yêu cầu bảo trì tối thiểu và không cần thay thế dây tóc, giúp dự đoán được chi phí vận hành. Tuy nhiên, chúng thường hạn chế độ phân giải và tính linh hoạt có thể đạt được.
Hệ thống ống hở mang lại hiệu suất cao hơn và độ phân giải tốt hơn nhưng yêu cầu thay dây tóc định kỳ và bảo trì tích cực hơn. Những chi phí liên tục này phải được tính đến cùng với lợi ích hiệu quả hoạt động, không được đánh giá một cách riêng lẻ.
Các ống tia X kín thường có tuổi thọ từ 8.000 đến 15.000 giờ hoạt động với mức bảo trì tối thiểu. Các ống mở có thể yêu cầu các biện pháp can thiệp dịch vụ theo lịch trình, trong đó đưa ra các cân nhắc về thời gian ngừng hoạt động và lập kế hoạch bảo trì.
Ngoài việc bảo trì phần cứng, thời gian đào tạo cho người vận hành và kỹ sư cũng góp phần vào tổng chi phí sở hữu. Hệ thống có phần mềm trực quan và quy trình làm việc ổn định giúp giảm chi phí đào tạo và rút ngắn thời gian cần thiết để đạt được kết quả kiểm tra đáng tin cậy.
Lợi tức đầu tư thay đổi đáng kể tùy theo ứng dụng. Trong kiểm soát chất lượng khối lượng lớn, ROI chủ yếu được thúc đẩy nhờ giảm việc làm lại, tỷ lệ phế phẩm thấp hơn và phát hiện sai lệch quy trình nhanh hơn. Trong môi trường phân tích NPI và lỗi, giá trị đến từ việc xác định nguyên nhân gốc nhanh hơn, chu kỳ gỡ lỗi ngắn hơn và trả về trường ít hơn.
Trong cả hai trường hợp, khoản đầu tư thành công nhất là những khoản đầu tư mà khả năng của hệ thống phù hợp chặt chẽ với nhu cầu kiểm tra thực tế hơn là hiệu suất tối đa về mặt lý thuyết.

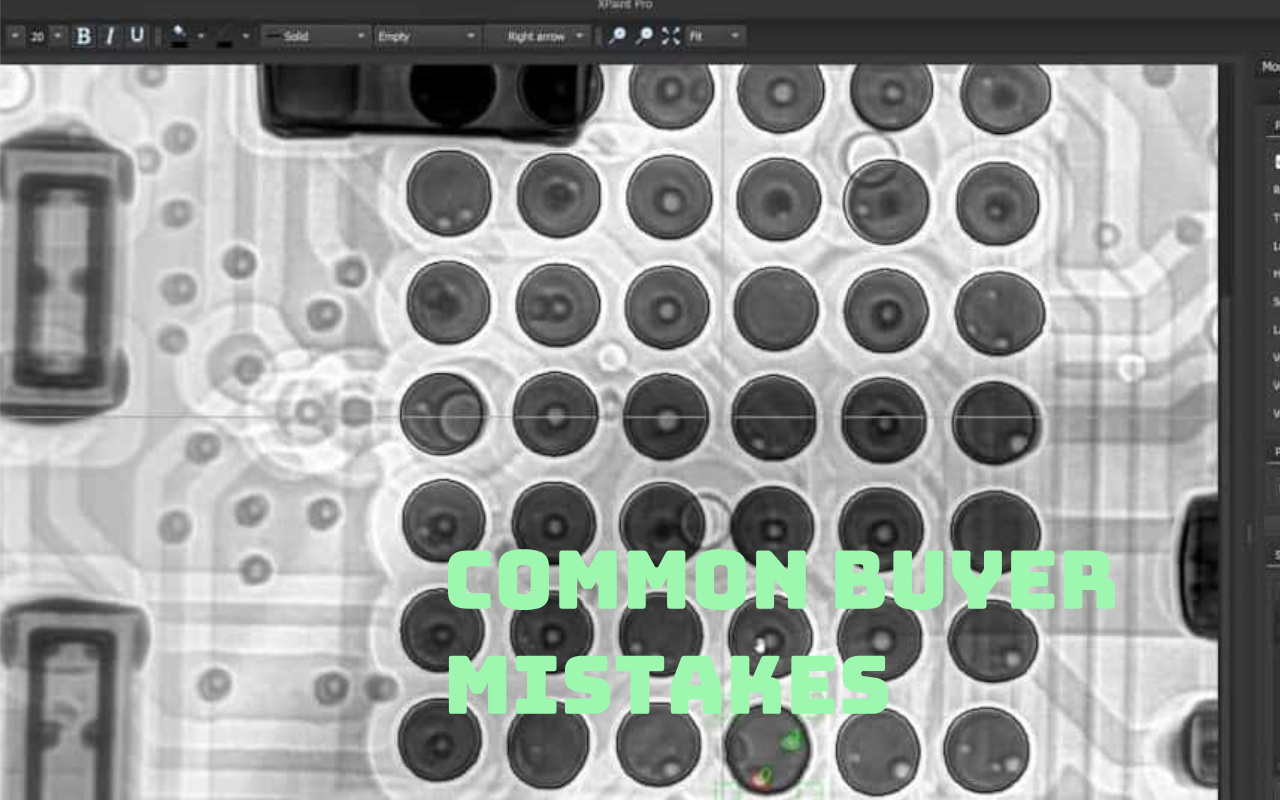

Hầu hết những sai lầm khi mua hàng không phải do thiếu ngân sách mà do đánh giá sai những gì nhiệm vụ kiểm tra thực sự yêu cầu. Những cạm bẫy sau đây xuất hiện nhiều lần ở PCBA nhà máy thuộc mọi quy mô.
Một lỗi phổ biến là đầu tư quá mức vào khả năng chụp CT 3D đầy đủ khi kiểm tra 2.5D đã cung cấp đủ khả năng hiển thị. Điều này thường dẫn đến chi phí cao hơn đáng kể, tốc độ kiểm tra chậm hơn và các tính năng không được sử dụng đúng mức mang lại ít giá trị trong sản xuất hàng ngày.
Một lỗi thường gặp khác là hầu như chỉ tập trung vào số độ phân giải mà bỏ qua trường nhìn, khả năng sử dụng phần mềm và quy trình kiểm tra. Độ phân giải cực cao có thể trông ấn tượng trên biểu dữ liệu nhưng nó thường làm giảm vùng phủ sóng và tăng thời gian kiểm tra mà không cải thiện khả năng phát hiện lỗi thực sự.
Phần mềm cũng bị đánh giá thấp. Các hệ thống có giao diện phức tạp hoặc khả năng tự động hóa hạn chế sẽ làm chậm quá trình áp dụng, tăng sự phụ thuộc của người vận hành và giảm tính nhất quán khi kiểm tra—bất kể chất lượng phần cứng.
Cuối cùng, nhiều người mua bỏ qua các yếu tố thực tế như diện tích sàn, quy trình xử lý bảng và yêu cầu che chắn bức xạ. Những vấn đề này thường chỉ xuất hiện sau khi cài đặt, khi những thay đổi về bố cục và gián đoạn quy trình làm việc trở nên tốn kém và khó khắc phục.

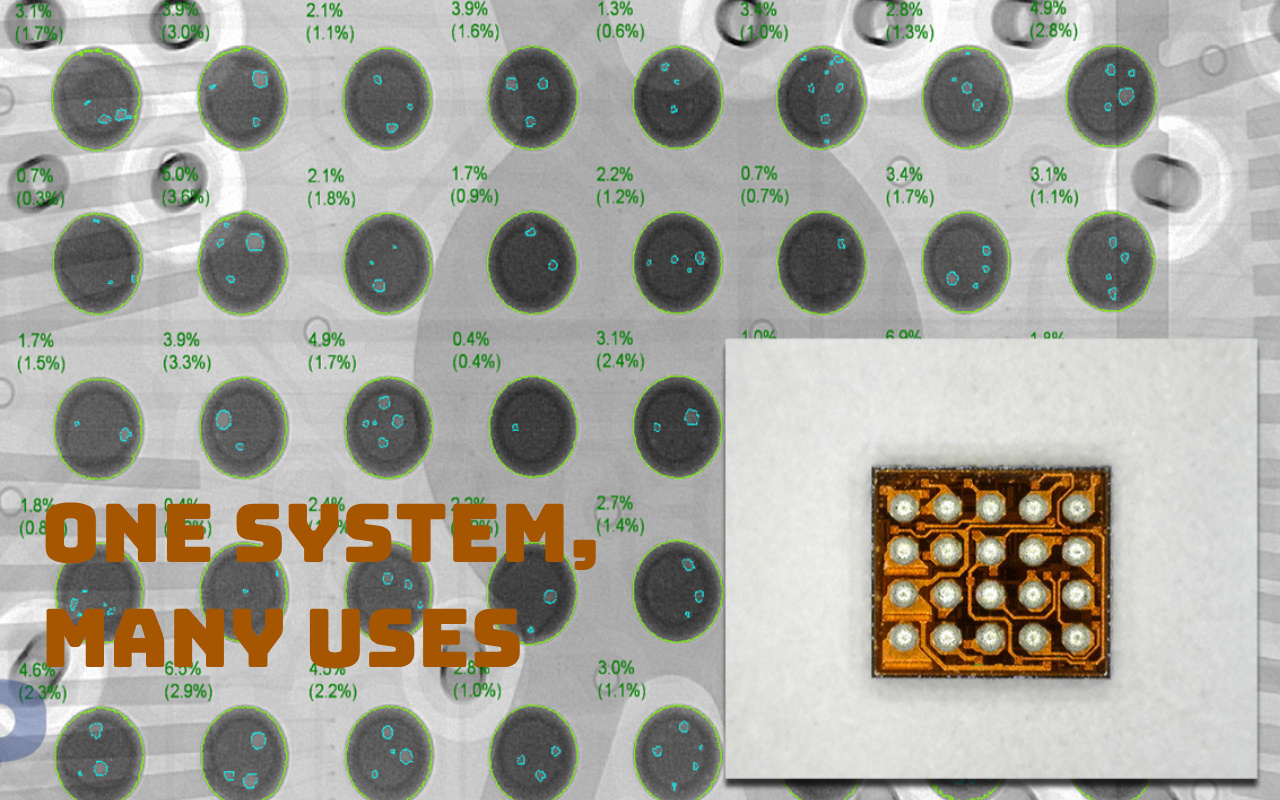

Để minh họa cách các yêu cầu kiểm tra chuyển thành lựa chọn hệ thống, hãy xem xét cách một nền tảng X-quang ngoại tuyến linh hoạt duy nhất có thể hỗ trợ nhiều tình huống trong thế giới thực mà không cần cấu hình quá mức.
Trong sản xuất điện tử tiêu dùng quy mô trung bình, việc kiểm tra khoảng trống BGA cơ bản thường là yêu cầu chính. Trong trường hợp này, hệ thống 2D hoặc 2.5D được trang bị tính năng đo khoảng trống tự động mang lại kết quả nhanh, có thể lặp lại mà không làm chậm quá trình sản xuất hoặc tăng chi phí kiểm tra.
Đối với NPI và xác nhận quy trình trong thiết bị điện tử ô tô, các ưu tiên kiểm tra sẽ thay đổi. Hệ thống tương tự, sử dụng chế độ xem nghiêng và điều hướng linh hoạt, có thể phát hiện các rủi ro về gối đầu và tách mối hàn ở giai đoạn đầu mà không cần quét CT toàn bộ. Điều này cho phép các kỹ sư xác định nhanh chóng các điểm yếu của quy trình trong khi vẫn kiểm soát được thời gian kiểm tra.
Các quyết định về cấu hình đóng vai trò quan trọng trong việc cân bằng chi phí và năng lực. Đối với hầu hết các ứng dụng SMT, hệ thống ống kín hoạt động ở khoảng 90 kV với kích thước điểm gần 5 μm cung cấp đủ độ xuyên thấu và độ rõ của hình ảnh để kiểm tra một cách đáng tin cậy.
Khi kết hợp với lập trình kiểu CNC và điều hướng trực quan, các hệ thống như I.C.T-7900 cho phép lấy mẫu hiệu quả trên các bo mạch và sản phẩm khác nhau. Cách tiếp cận này hỗ trợ cả kiểm tra chất lượng thường xuyên và phân tích kỹ thuật chuyên sâu hơn mà không gây phức tạp và tốn kém như các nền tảng kiểm tra được chỉ định quá mức.
An toàn và tuân thủ không phải là chi tiết tùy chọn—chúng ảnh hưởng trực tiếp đến việc bảo vệ người vận hành, phê duyệt theo quy định và liệu hệ thống có thể chạy liên tục mà không bị gián đoạn hay không. Việc bỏ qua những yếu tố này thường dẫn đến thời gian ngừng hoạt động không mong muốn hoặc việc trang bị thêm tốn kém sau khi lắp đặt.
Hệ thống X-quang kiểu tủ hiện đại được thiết kế với tấm chắn và bảo vệ khóa liên động toàn diện. Trong hoạt động bình thường, rò rỉ bức xạ thường thấp hơn nhiều so với giới hạn của FDA và OSHA, thường dưới 0,5 mR/giờ được đo ở khoảng cách 5 cm so với vỏ bọc.
An toàn bức xạ hiệu quả tuân theo nguyên tắc ALARA: giảm thiểu phơi nhiễm thông qua kiểm soát thời gian, khoảng cách và che chắn thích hợp. Khi những nguyên tắc này được tích hợp vào thiết kế hệ thống và quy trình vận hành hàng ngày, việc kiểm tra bằng Tia X vẫn an toàn cho người vận hành và tuân thủ các tiêu chuẩn quy định.
Độ tin cậy lâu dài phụ thuộc vào kế hoạch bảo trì chủ động. Hiệu chuẩn hàng năm, kiểm tra hệ thống định kỳ và xác minh hiệu suất ống định kỳ giúp duy trì chất lượng hình ảnh ổn định và độ chính xác khi kiểm tra.
Các hệ thống ống kín thường có tuổi thọ dự đoán được và yêu cầu bảo trì tối thiểu, giúp giảm thời gian ngừng hoạt động ngoài dự kiến. Để đảm bảo thời gian hoạt động ổn định, nhiều nhà máy cũng đưa các thỏa thuận dịch vụ và kế hoạch dự phòng vào chiến lược sở hữu của họ thay vì coi việc bảo trì là việc cần làm sau.
Trước khi cam kết sử dụng hệ thống Tia X, hãy xem qua danh sách kiểm tra sau để xác nhận sự phù hợp giữa nhu cầu kiểm tra và khả năng của hệ thống.
Bắt đầu bằng cách xác định loại bo mạch và thành phần nào sẽ được kiểm tra thường xuyên nhất. Xác định các khiếm khuyết cụ thể phải được phát hiện, chẳng hạn như khoảng trống, gối đầu, cầu nối hoặc mối hàn không đủ. Làm rõ thông lượng hàng ngày hoặc hàng giờ cần thiết của bạn để tránh tạo ra tắc nghẽn sản xuất mới.
Quyết định xem vị trí nội tuyến hay ngoại tuyến phù hợp nhất với quy trình sản xuất của bạn. Đánh giá những chức năng phần mềm nào là cần thiết, bao gồm tính toán khoảng trống tự động, công cụ phân tích hình ảnh và tích hợp MES hoặc SPC. Cuối cùng, hãy xác nhận rằng hệ thống đáp ứng tất cả các yêu cầu tuân thủ và an toàn bức xạ tại địa phương để tránh tình trạng chậm trễ trong quá trình lắp đặt hoặc hạn chế vận hành.
Lựa chọn tia X thành công bắt đầu bằng việc xác định rõ ràng rủi ro lỗi và khối lượng sản xuất trước khi chọn công nghệ kiểm tra. Sự cân bằng phù hợp giữa CT 2D, 2.5D và 3D phụ thuộc vào nhu cầu ứng dụng—chứ không phụ thuộc vào thông số kỹ thuật tối đa.
Thiết kế hệ thống cân bằng và khả năng phần mềm mạnh mẽ luôn mang lại nhiều giá trị hơn chỉ riêng độ phân giải cực cao. Đối với nhiều nhà máy, kiểm tra bằng Tia X ngoại tuyến mang đến sự kết hợp thiết thực nhất giữa tính linh hoạt, hiệu suất và chi phí, trong khi hệ thống nội tuyến chỉ phù hợp trong môi trường có khối lượng lớn thực sự.
Trên hết, tổng chi phí sở hữu sẽ là cơ sở để đưa ra quyết định. Tránh việc chỉ định quá mức các tính năng làm tăng thêm chi phí mà không giải quyết được các vấn đề thực sự và hãy chọn hệ thống Tia X mang lại kết quả kiểm tra đáng tin cậy một cách kinh tế và nhất quán trong suốt thời gian sử dụng của nó.
Không, đối với hầu hết các quá trình giám sát và kiểm tra khoảng trống BGA cơ bản, hệ thống 2D hoặc 2.5D là đủ và chi phí thấp hơn nhiều. 3D CT chỉ trở nên cần thiết khi bạn cần định vị chính xác các khoảng trống trên trục Z (ví dụ: giao diện so với trung tâm), tách lớp trên bảng hai mặt hoặc tuân thủ các tiêu chuẩn ô tô/y tế nghiêm ngặt yêu cầu định lượng thể tích. Bắt đầu với nền: Các lỗ rỗng hình thành từ khí thông lượng bị giữ lại trong quá trình chảy lại; IPC-7095 cho phép tổng độ rỗng lên tới 25-30% trong các quả bóng tùy thuộc vào loại sản phẩm.
Một hệ thống 2.5D tốt với chế độ xem nghiêng cho thấy kích thước khoảng trống, vị trí và rủi ro của gối đầu một cách đáng tin cậy. Ví dụ: Các nhà máy điện tử tiêu dùng thường xuyên sử dụng hệ thống ngoại tuyến 2.5D để lấy mẫu 100% với khả năng kiểm soát năng suất tuyệt vời, tiết kiệm 40-60% so với CT.
ROI phụ thuộc vào chi phí tránh được lỗi. Các bước bao gồm: Ước tính tỷ lệ làm lại/thất bại tại hiện trường do các lỗi ẩn (ví dụ: 2-5% cho các vấn đề BGA). Tính chi phí trung bình cho mỗi bảng bị hỏng (làm lại $50-200, trả lại trường $500+). Nhân với khối lượng hàng năm để có được khoản tiết kiệm tiềm năng. Trừ TCO của hệ thống (mua + 3-5 năm bảo trì/đào tạo). Chia số tiền tiết kiệm được cho TCO cho thời gian hoàn vốn. Các dây chuyền sản xuất số lượng lớn (>50 nghìn bảng/năm) thường có thời gian hoàn vốn <12 tháng nhờ giảm số lần làm lại.
Khối lượng thấp/NPI đạt được giá trị thông qua việc gỡ lỗi nhanh hơn và ít khiếu nại của khách hàng hơn. Ví dụ thực tế: Một nhà máy có khối lượng trung bình đã giảm 80% BGA việc phải làm lại sau khi thêm máy chụp X-quang ngoại tuyến, thanh toán tiền mua máy trong 18 tháng chỉ bằng cách tiết kiệm nhân công.
Các hệ thống ống kín hiện đại cần bảo trì tối thiểu: hiệu chuẩn/chứng nhận hàng năm về độ chính xác và tuân thủ an toàn, vệ sinh máy dò định kỳ và cập nhật phần mềm. Các mẫu ống hở yêu cầu thay dây tóc 1-2 năm một lần. Ngân sách dành cho hợp đồng dịch vụ phòng ngừa (5-10% giá mua hàng năm).
Hàng ngày: kiểm tra độ ổn định và khởi động đơn giản. Khảo sát an toàn bức xạ hàng năm Thời gian hoạt động thường vượt quá 98% nếu được chăm sóc thích hợp. So với AOI, việc bảo trì tia X ít tốn kém hơn do quang học chuyển động không bị nhiễm bẩn.
Hiếm khi có khối lượng dưới 20-30k bảng/tháng. Nội tuyến làm tăng thêm độ phức tạp, không gian và chi phí, đồng thời có nguy cơ tắc nghẽn đường truyền nếu thời gian chu kỳ vượt quá takt. Hầu hết các nhà máy có quy mô trung bình đều sử dụng hệ thống ngoại tuyến để lấy mẫu 5-20% cộng với phản xạ sau AOI/SPI, đạt được chất lượng tương đương với mức đầu tư thấp hơn. Nội tuyến chỉ mang lại lợi ích khi bắt buộc phải kiểm tra 100% mối nối ẩn (ví dụ: hàng không vũ trụ) hoặc chi phí làm lại cực kỳ cao.
Ví dụ: Nhiều nhà cung cấp ô tô chạy thành công khối lượng trung bình với tia X 2.5D ngoại tuyến được đặt gần dây chuyền để có phản hồi nhanh.
Cực kỳ quan trọng—thường quan trọng hơn thông số kỹ thuật phần cứng thô. Phần mềm tốt cung cấp phép đo khoảng trống tự động (có thể lặp lại trên mỗi IPC), thư viện phân loại lỗi (giảm sự phụ thuộc vào kỹ năng của người vận hành) và xuất MES/SPC để theo xu hướng. Phần mềm kém dẫn đến phân tích thủ công chậm và kết quả không nhất quán. Các hệ thống hiện đại sử dụng khả năng phán đoán được hỗ trợ bởi AI, cắt giảm thời gian đánh giá 50-70%. Khi đánh giá máy, hãy kiểm tra khả năng sử dụng phần mềm bằng bảng mạch thực tế của bạn—đó là sự khác biệt giữa một công cụ không được sử dụng và một công cụ thúc đẩy cải thiện năng suất hàng ngày.
