Chọn dây chuyền sản xuất SMT để sản xuất thiết bị chiếu sáng LED không chỉ là mua thiết bị—đó là quyết định sản xuất lâu dài ảnh hưởng trực tiếp đến độ tin cậy của sản phẩm, tính nhất quán của ánh sáng và chi phí vận hành.
Nhiều nhà sản xuất LED ban đầu cho rằng việc lắp ráp LED PCB đơn giản hơn so với các thiết bị điện tử tiêu dùng vì độ đa dạng linh kiện tương đối thấp. Trên thực tế, hệ thống chiếu sáng LED đặt ra một loạt thách thức độc đáo: bo mạch PCB dài và mỏng, yêu cầu nghiêm ngặt về nhiệt, độ nhạy với tính nhất quán khi hàn và kỳ vọng cao về độ ổn định lâu dài. Dây chuyền SMT được cấu hình kém có thể chạy ở mức chấp nhận được trong giai đoạn đầu sản xuất nhưng dần dần dẫn đến sai lệch màu sắc, suy giảm ánh sáng sớm hoặc tăng tốc độ làm lại sau nhiều tháng hoạt động.
Bài viết này cung cấp hướng dẫn thực tế, thiên về kỹ thuật để chọn dây chuyền sản xuất SMT phù hợp cho sản xuất thiết bị chiếu sáng LED—tập trung vào tính ổn định, nhất quán, khả năng mở rộng và kiểm soát chi phí thay vì chỉ tốc độ tiêu đề.
Đối với các nhà sản xuất có kế hoạch tăng trưởng dài hạn, việc lựa chọn cấu hình dây chuyền sản xuất LED SMT phù hợp không chỉ liên quan đến mục tiêu sản lượng hiện tại mà còn đảm bảo chất lượng ổn định, hiệu suất ổn định và khả năng mở rộng để nâng cấp sản phẩm trong tương lai.
Không giống như điện thoại thông minh hoặc thiết bị điện tử tiêu dùng nhỏ gọn, các sản phẩm chiếu sáng LED thường sử dụng PCB dài, hẹp và tương đối mỏng. Đèn tuyến tính, đèn panel và đèn ngoài trời thường có chiều dài vượt quá PCB tiêu chuẩn và dễ bị cong vênh trong quá trình xử lý nhiệt.
Những đặc điểm này đặt ra yêu cầu cao hơn về:
Hỗ trợ bảng trong quá trình in và sắp xếp
Băng tải chiều rộng và độ ổn định khi vận chuyển
Tính đồng nhất nhiệt trong quá trình hàn nóng chảy lại
Việc bỏ qua các yếu tố này có thể dẫn đến ứng suất ở mối hàn, gia nhiệt không đều và các vấn đề về độ tin cậy dần dần khó phát hiện trong quá trình kiểm tra ban đầu.

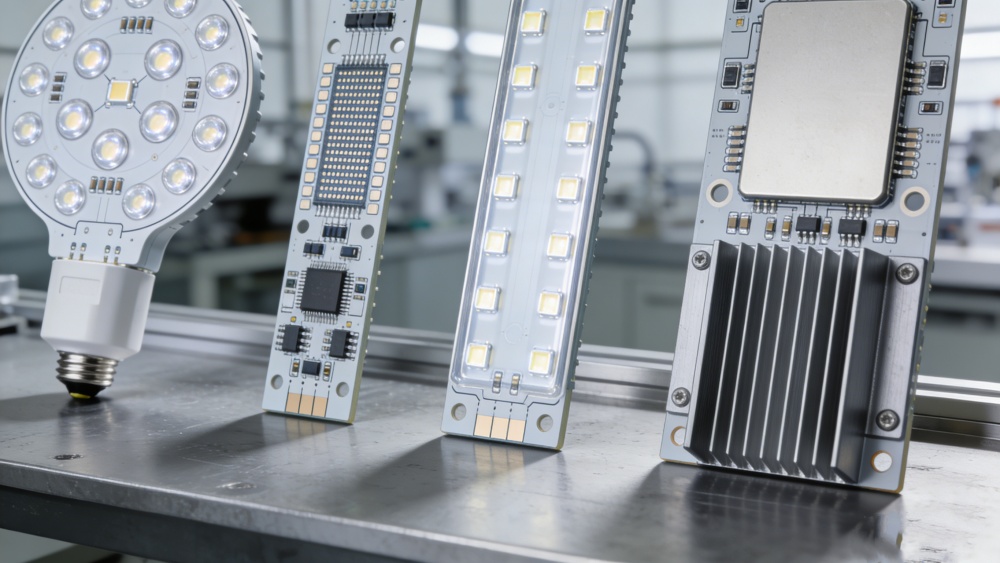

LED hệ thống chiếu sáng PCB thường bao gồm:
Số lượng lớn LED chip
Điện trở và tụ điện lặp đi lặp lại
Sự đa dạng của gói hạn chế so với điện thoại thông minh hoặc thiết bị đeo
Mặc dù bố cục có vẻ đơn giản nhưng thách thức nằm ở việc duy trì tính nhất quán về vị trí và hàn trên hàng nghìn—hoặc hàng triệu—bộ phận giống hệt nhau. Những thay đổi nhỏ về khối lượng hàn hoặc áp suất đặt có thể tích tụ thành sự không nhất quán về độ sáng nhìn thấy được trên các sản phẩm hoàn thiện.
Đối với quá trình sản xuất LED, khả năng lặp lại và kiểm soát quy trình quan trọng hơn tốc độ bố trí cực cao.
Hiệu suất LED liên quan trực tiếp đến chất lượng mối hàn và trạng thái nhiệt. Hàn kém có thể dẫn đến:
Nhiệt độ mối nối tăng
Khấu hao lumen nhanh hơn
Sự thay đổi màu sắc theo thời gian
Không giống như các sản phẩm tiêu dùng có tuổi thọ ngắn, hệ thống chiếu sáng LED dự kiến sẽ hoạt động ổn định trong nhiều năm. SMT quyết định được đưa ra trong quá trình cấu hình dây chuyền sẽ có tác động trực tiếp đến hiệu suất tại hiện trường trong thời gian dài sau khi bắt đầu sản xuất.
Trong thực tế, các giải pháp SMT cho sản xuất thiết bị chiếu sáng LED phải được điều chỉnh phù hợp với cấu trúc sản phẩm, kích thước PCB và các yêu cầu về nhiệt thay vì sử dụng phương pháp tiếp cận một kích cỡ phù hợp cho tất cả.
Bóng đèn và ống đèn LED thường là những sản phẩm có khối lượng lớn với kích thước PCB vừa phải. Các ưu tiên chính của SMT bao gồm:
In ổn định cho khối lượng hàn phù hợp
Vị trí đáng tin cậy ở tốc độ vừa phải
Các quy trình Reflow tập trung vào việc gia nhiệt đồng đều hơn là thông lượng tối đa
Đối với những ứng dụng này, dòng SMT cân bằng tốt nhấn mạnh vào thời gian hoạt động và năng suất thường mang lại ROI tốt hơn so với cấu hình tốc độ cực cao.

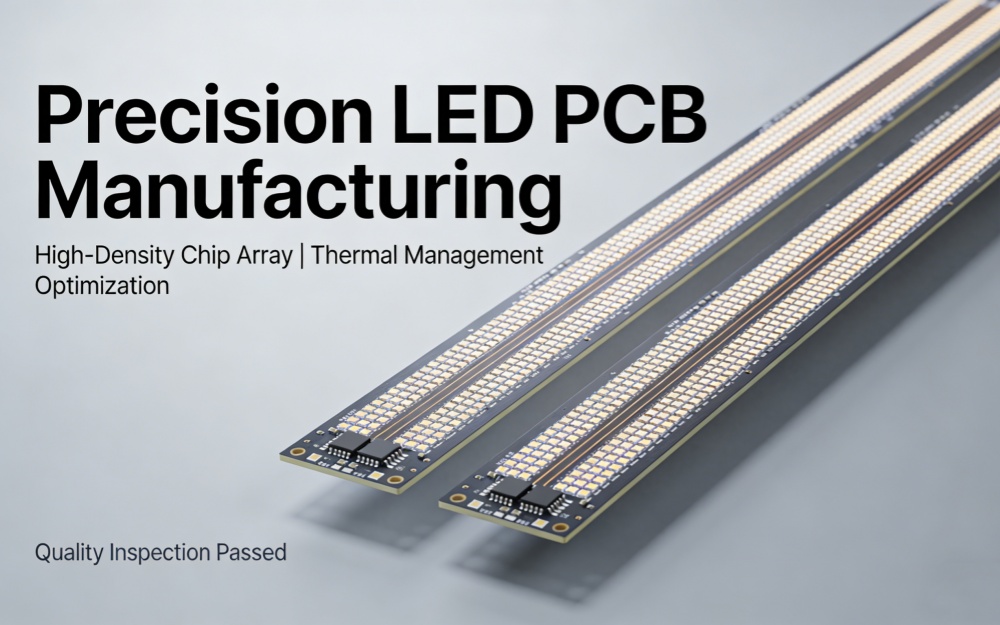

Đèn bảng và đèn chiếu sáng tuyến tính gây thêm độ phức tạp do chiều dài bảng và ứng suất cơ học. SMT dòng dành cho những sản phẩm này cần nhấn mạnh:
Hỗ trợ PCB nâng cao trong quá trình in và sắp xếp
Băng tải được thiết kế để xử lý ván dài
Lò nung lại với nhiệt độ đồng đều đã được chứng minh trên toàn bộ PCB giây rộng và dài
Xử lý không đúng cách hoặc gia nhiệt không đều có thể gây ra mỏi mối hàn nhẹ, tình trạng này chỉ xuất hiện sau khi hoạt động kéo dài.
Các sản phẩm LED công suất cao và ngoài trời yêu cầu độ tin cậy hàn cao nhất. Những ứng dụng này thường yêu cầu:
Kiểm soát hồ sơ nhiệt nghiêm ngặt
Môi trường phản xạ nitơ tùy chọn
Biên độ quy trình thận trọng để đảm bảo độ bền lâu dài
Trong những trường hợp như vậy, việc đầu tư trước vào độ ổn định nhiệt và kiểm soát quy trình sẽ giúp giảm đáng kể chi phí bảo hành và bảo trì sau này.

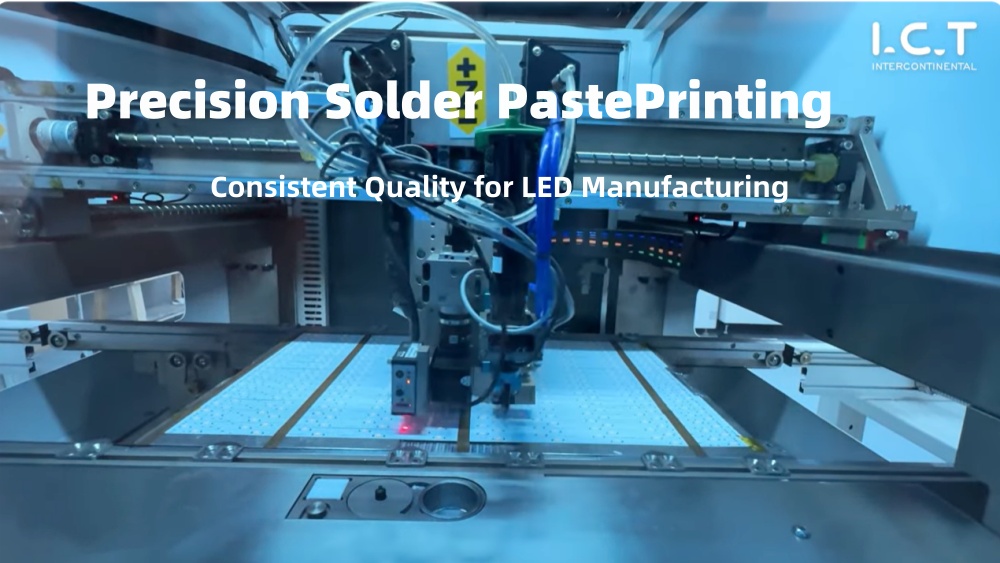

In dán hàn là điểm khởi đầu của chất lượng LED SMT. Những thách thức chung bao gồm:
Khối lượng hàn không đồng đều trên miếng đệm LED lớn
Dán bị trượt hoặc nhả không đủ trên bảng dài
Các biến thể gây ra bởi sự hỗ trợ của bảng không nhất quán
Ngay cả những sai lệch nhỏ về thể tích mối hàn cũng có thể dẫn đến độ nghiêng LED, tản nhiệt không đủ hoặc các vấn đề về độ tin cậy lâu dài.
Khi chọn máy in dán hàn cho sản xuất LED, cần ưu tiên:
Khung ổn định và căn chỉnh lặp lại
Hỗ trợ bảng mặt dưới hiệu quả trong thời gian dài PCB
Áp lực chổi cao nhất quán trên toàn bộ khu vực in
Tốc độ hiếm khi là yếu tố hạn chế. Máy in chậm hơn một chút nhưng ổn định hơn thường mang lại kết quả lâu dài vượt trội trong quá trình sản xuất LED.
Quy trình in dán hàn ổn định và có thể lặp lại cho LED PCB thường có giá trị hơn tốc độ in cao hơn, đặc biệt đối với các bảng dài và miếng đệm LED lớn.
Kiểm tra dán hàn (SPI) không bắt buộc đối với mọi nhà máy LED, nhưng nó ngày càng trở nên có giá trị khi:
Sản xuất khối lượng trung bình đến cao
Sản xuất sản phẩm có công suất cao hoặc cấp xuất khẩu LED
Đấu tranh với các khuyết tật liên quan đến hàn hoặc độ sáng không nhất quán
SPI cung cấp khả năng phát hiện sớm sự thay đổi khối lượng hàn trước khi vị trí và phản xạ lại khuếch đại vấn đề.
Các thành phần LED rất nhạy cảm với ứng suất cơ học. Lực đặt quá mức có thể làm hỏng chip bên trong mà không có khiếm khuyết rõ ràng trong suốt AOI.
Những cân nhắc chính bao gồm:
Kiểm soát lực vị trí có thể điều chỉnh
Căn chỉnh vòi phun ổn định
Hành vi bố trí nhất quán trong suốt quá trình sản xuất dài
Đối với LED SMT, vị trí nhẹ nhàng và có thể lặp lại thường vượt xa tốc độ vị trí cao nhất.
Mặc dù số liệu CPH cao có vẻ hấp dẫn nhưng hoạt động sản xuất của LED được hưởng lợi nhiều hơn từ:
Độ chính xác của vị trí ổn định theo thời gian
Độ lệch tối thiểu trong ca sản xuất dài
Tỷ lệ lỗi thấp hơn là sản lượng tối đa
Máy chạy chậm hơn một chút nhưng ổn định thường mang lại năng suất hiệu quả cao hơn do giảm số lần làm lại.
Khi đánh giá SMT máy gắp và đặt để lắp ráp LED , độ ổn định lâu dài của vị trí và kiểm soát lực thường quan trọng hơn số liệu CPH tiêu đề.
Nhiều bo mạch LED kết hợp chip LED với điện trở, tụ điện hoặc đầu nối tiêu chuẩn. Hệ thống gắp và đặt nên:
Xử lý các kích thước thành phần hỗn hợp một cách trơn tru
Hỗ trợ thay đổi chương trình nhanh chóng cho các biến thể sản phẩm khác nhau
Duy trì độ chính xác mà không cần hiệu chuẩn lại thường xuyên
Tính linh hoạt ngày càng quan trọng khi LED dòng sản phẩm đa dạng hóa.
Việc lựa chọn các giải pháp hàn nóng chảy lại phù hợp cho hệ thống chiếu sáng LED đóng vai trò quyết định đến tính toàn vẹn của mối hàn, độ ổn định nhiệt và hiệu suất LED lâu dài.
Hàn nóng chảy lại là quy trình quan trọng nhất để đảm bảo độ tin cậy LED. Những thách thức chung bao gồm:
Làm nóng không đều trong thời gian dài PCB
Nhiệt độ ngâm và nhiệt độ cao nhất không nhất quán
Căng thẳng nhiệt quá mức dẫn đến mệt mỏi hàn
Cấu hình nhiệt ổn định và có thể lặp lại là điều cần thiết để có được lượng ánh sáng ổn định và tuổi thọ lâu dài.
Phản xạ nitơ có thể mang lại lợi ích cho một số ứng dụng LED nhất định:
Giảm quá trình oxy hóa
Cải thiện khả năng làm ướt hàn
Sự hình thành khớp nhất quán hơn
Tuy nhiên, nó cũng làm tăng chi phí vận hành. Đối với nhiều sản phẩm LED tiêu chuẩn, quy trình chỉnh lại luồng không khí được kiểm soát tốt là đủ. Nitơ thường phù hợp cho hoạt động sản xuất LED công suất cao hoặc cao cấp.
Đối với các bảng LED dài, thiết kế lò phản xạ nhiệt trở nên quan trọng. Các yếu tố chính bao gồm:
Chiều dài vùng sưởi ấm thích hợp
Thiết kế luồng không khí ổn định
Độ đồng đều nhiệt độ đã được chứng minh trên chiều rộng và chiều dài bảng
Kết quả thử nghiệm ngắn hạn có thể có vẻ chấp nhận được nhưng tính nhất quán lâu dài mới quyết định thành công sản xuất thực sự.
LED SMT lỗi khác với lỗi trong thiết bị điện tử tiêu dùng dày đặc. Các vấn đề điển hình bao gồm:
LED lệch hoặc nghiêng
Hàn không đủ hoặc quá mức
Lỗi phân cực
Thiếu thành phần
Các chiến lược kiểm tra phải được điều chỉnh cho phù hợp với các loại lỗi này thay vì các yêu cầu chung về mật độ cao PCB.

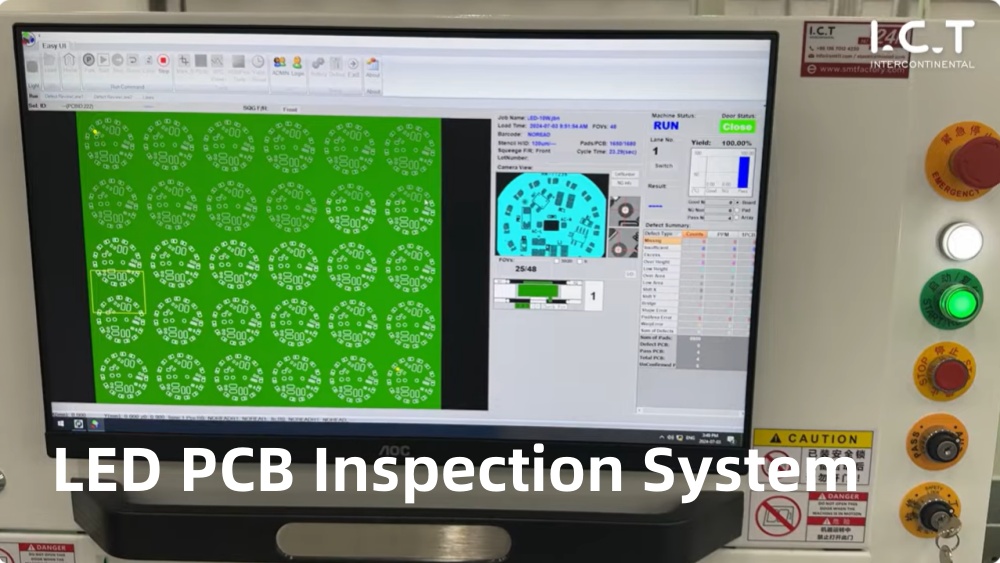

Kiểm tra quang học tự động (AOI) được sử dụng rộng rãi trong các dây chuyền LED SMT. Thiết lập AOI hiệu quả tập trung vào:
Độ chính xác của vị trí LED
Hình dạng mối hàn thay vì phát hiện khuyết tật vi mô
Tốc độ kiểm tra cao mà không phức tạp không cần thiết
Lập trình AOI quá phức tạp thường làm tăng thêm chi phí mà không cải thiện được lợi nhuận.
Việc kiểm tra AOI thích hợp cho cụm lắp ráp LED PCB nên tập trung vào việc căn chỉnh, phân cực và hình thức hàn thay vì phân loại khuyết tật quá phức tạp.
Không phải mọi nhà máy LED đều cần được bảo hiểm đầy đủ SPI và AOI ngay từ ngày đầu tiên. Một cách tiếp cận thực tế là:
Bắt đầu với AOI để kiểm soát vị trí và phân cực
Giới thiệu SPI khi yêu cầu về số lượng hoặc chất lượng tăng lên
Đầu tư kiểm tra cần tăng trưởng cùng với quy mô sản xuất và kỳ vọng của khách hàng.
Nhiều nhà sản xuất LED bắt đầu bằng một dòng SMT. Điều quan trọng là đảm bảo rằng cấu hình ban đầu:
Không giới hạn việc mở rộng trong tương lai
Cho phép tích hợp các thiết bị bổ sung một cách trơn tru
Tránh sự lỗi thời sớm
Quy hoạch mô-đun làm giảm rủi ro và bảo vệ vốn đầu tư.
Trong các dòng LED SMT, một số thiết bị nhất định được hưởng lợi từ thông số kỹ thuật ban đầu cao hơn:
Lò Reflow với hiệu suất nhiệt ổn định
Máy in có độ ổn định cơ học mạnh mẽ
Hệ thống vận chuyển có khả năng xử lý các tấm ván dài hơn
Các yếu tố khác, chẳng hạn như độ sâu kiểm tra hoặc tốc độ bố trí, thường có thể được nâng cấp sau này.
Thiết bị được chỉ định quá mức có thể gây ra vấn đề như đầu tư dưới mức. Những lỗi thường gặp bao gồm:
Mua tốc độ quá cao cho bố cục LED đơn giản
Đầu tư vào công tác kiểm tra vượt quá nhu cầu thực tế
Sao chép cấu hình điện thoại thông minh SMT mà không cần điều chỉnh
Lập kế hoạch cân bằng đảm bảo hiệu suất chi phí tối ưu trong toàn bộ vòng đời sản phẩm.
Một số lỗi lặp lại bao gồm:
Ưu tiên tốc độ hơn sự ổn định
Đánh giá thấp tác động của tính nhất quán nhiệt
Bỏ qua những thách thức xử lý kéo dài PCB
Coi LED SMT giống hệt với lắp ráp điện tử tiêu dùng
Việc tránh những sai lầm này sớm sẽ tiết kiệm đáng kể chi phí và căng thẳng vận hành sau này.
Đối với các nhà sản xuất đang tìm kiếm sự ổn định lâu dài, dây chuyền sản xuất SMT hoàn chỉnh cho hệ thống chiếu sáng LED phải được thiết kế dưới dạng một hệ thống tích hợp thay vì một tập hợp các máy riêng lẻ.
Việc chọn dây chuyền sản xuất SMT phù hợp cho sản xuất đèn LED đòi hỏi phải thay đổi tư duy. Thành công không được xác định bằng tốc độ tối đa hoặc chi phí ban đầu thấp nhất mà bằng tính nhất quán, độ tin cậy và khả năng mở rộng lâu dài.
Một dòng LED SMT được thiết kế tốt sẽ mang lại:
Chất lượng hàn ổn định
Hiệu suất ánh sáng nhất quán
Rủi ro làm lại và bảo hành thấp hơn
Tăng trưởng sản xuất bền vững
Bằng cách tập trung vào các yêu cầu thực tế của quy trình thay vì các thông số kỹ thuật tiêu đề, nhà sản xuất LED có thể tự tin xây dựng SMT dây chuyền sản xuất hỗ trợ cả nhu cầu hiện tại và khả năng mở rộng trong tương lai.
