D600 (ỐNG KÍNH)
I.C.T
| Số: | |
|---|---|
| Máy phân phối keo
Điều tra cho thấy máy phân phối keo đạt được độ chính xác vít ±0,015 mm và độ lặp lại động cơ ±0,01 mm. Động cơ servo của Panasonic dẫn động cả ba trục. Vít chì mài loại bỏ phản ứng dữ dội. Hệ thống thị giác đồng trục thực hiện hiệu chỉnh dấu và bù cạnh theo thời gian thực. Van có độ chính xác cao duy trì lượng keo không đổi trong suốt quá trình thay đổi nhiệt độ. Mô-đun làm nóng trước tiêu chuẩn đảm bảo độ nhớt đồng đều. Bộ phân phối keo nóng chảy tích hợp trực tiếp vào các dòng SMT hiện có thông qua giao thức SMEMA. Dữ liệu được ghi lại từ 72 quốc gia xác nhận hiệu suất vượt qua lần đầu trên 99,5 % và tính khả dụng 24/7.
| Tính năng chi tiết sản phẩm
Cụm van ghi lại trọng lượng keo giống hệt nhau trên mỗi chu kỳ. Động cơ servo và vít mài mang lại khả năng lặp lại được ghi lại. Mạch làm nóng trước duy trì dung sai 0,1 ° C. Hỗ trợ keo đỏ, silicone, UV và chất kết dính nóng chảy. Trao đổi ống tiêm được ghi lại dưới 60 giây. Chu trình thanh lọc tự động làm sạch vòi phun trong 8 giây. Không phát hiện thấy giọt vệ tinh nào trong thử nghiệm 10.000 chu kỳ. Máy phân phối keo tạo ra độ bền liên kết nhất quán trên tất cả các vật liệu được thử nghiệm.
Truyền đai chống tĩnh điện với động cơ trái/phải độc lập. Cơ chế dừng có thể điều chỉnh khóa vị trí bảng. Vít mài đồng bộ đảm bảo độ song song của đường ray trong phạm vi 0,02 mm khi thay đổi chiều rộng. Trọng lượng tối đa PCB 5 kg, kích thước tối đa 600×600 mm. Tốc độ vận chuyển cố định ở mức 300 mm/s theo bất kỳ hướng dòng chảy nào. Bộ phân phối keo nóng chảy duy trì độ lệch bảng bằng 0 trong suốt quá trình sản xuất được ghi lại.
Trạm làm sạch tích hợp kích hoạt bằng một lệnh duy nhất. Quá trình thanh lọc van hoàn tất sau 8 giây. Bộ điều khiển nhiệt độ giữ độ nhớt của keo theo thông số kỹ thuật cho toàn bộ ca làm việc. Không cần can thiệp thủ công. Nhật ký bảo trì cho thấy không có sự cố tắc nghẽn nào trong 30 ngày hoạt động liên tục. Máy phân phối keo vẫn sẵn sàng sản xuất giữa các chu kỳ.
Kiến trúc PLC và PC công nghiệp. Linh kiện điện giới hạn ở các thương hiệu Panasonic, Omron, Schneider. Hồ sơ chứng nhận CE hoàn tất. Lớp dữ liệu Công nghiệp 4.0 đang hoạt động. Tiêu chuẩn giao diện MES. Tùy chọn cài đặt các mô-đun chữa bệnh bằng tia cực tím và chiều cao 3D mà không cần viết lại phần mềm. Giao diện người vận hành yêu cầu đào tạo một giờ để thành thạo. Bộ phân phối keo nóng chảy hoạt động theo các thông số được chứng nhận 24 giờ mỗi ngày.
| Đặc điểm kỹ thuật
| Người mẫu | I.C.T-D450 | I.C.T-D600(ỐNG KÍNH) | I.C.T-D1200(ỐNG KÍNH) |
| Phạm vi phân phối | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Trọng lượng sản phẩm | Tối đa 4,5kg | ||
| Độ dày sản phẩm | Tối đa 6mm | ||
| Tốc độ tối đa | 2000 mm/giây | ||
| Phương pháp thị giác | CCD | ||
| Hệ thống làm sạch | Tự động | ||
| Tốc độ van phun | 200 điểm/giây | ||
| Độ chính xác phân phối | ± 0,02mm | ||
| Độ chính xác lặp lại | ± 0,01mm | ||
| Cân nặng | 650 kg | 750 kg | 950 kg |
| Kích thước | W770*D1200*H1500mm | W880*D1200*H1500mm | W1590*D1200*H1500mm |
| SMT Danh sách thiết bị đường dây
Tạp chí đến được tải. Bảng tiến bộ nạp tự động. Máy phân phối keo áp dụng mẫu được lập trình ở tốc độ 800 mm/s. Chọn và đặt các bộ phận hoặc thấu kính trên lớp keo ướt. Lò sấy khô bằng tia hồng ngoại hoặc tia cực tím hoàn thành việc liên kết trong vài giây. Tùy chọn AOI xác minh số lượng và vị trí. Tất cả các trạm đều giao tiếp qua chuẩn SMEMA. Yêu cầu nhân lực điển hình 1–2 người vận hành. Hiệu suất vượt qua lần đầu được ghi nhận là hơn 99,5 % trên các ứng dụng ô tô, y tế và LED. ROI được ghi lại đạt được trong vòng 12 tháng. Dây chuyền phân phối keo nóng chảy hoàn chỉnh được giao, lắp đặt và nghiệm thu theo một hợp đồng duy nhất.
| Tên sản phẩm | Mục đích của dây chuyền phân phối keo |
|---|---|
| Máy phân phối keo | Cung cấp khả năng phân phối keo tốc độ cao, cực kỳ chính xác |
| Máy phủ phù hợp | Áp dụng lớp phủ bảo vệ cuối cùng để đảm bảo độ tin cậy |
| Chọn và đặt máy | Đặt chính xác các thành phần lên keo mới |
| Lò sấy UR | Khô nhanh keo bằng công nghệ IR hoặc UV |
| Câu chuyện thành công của khách hàng

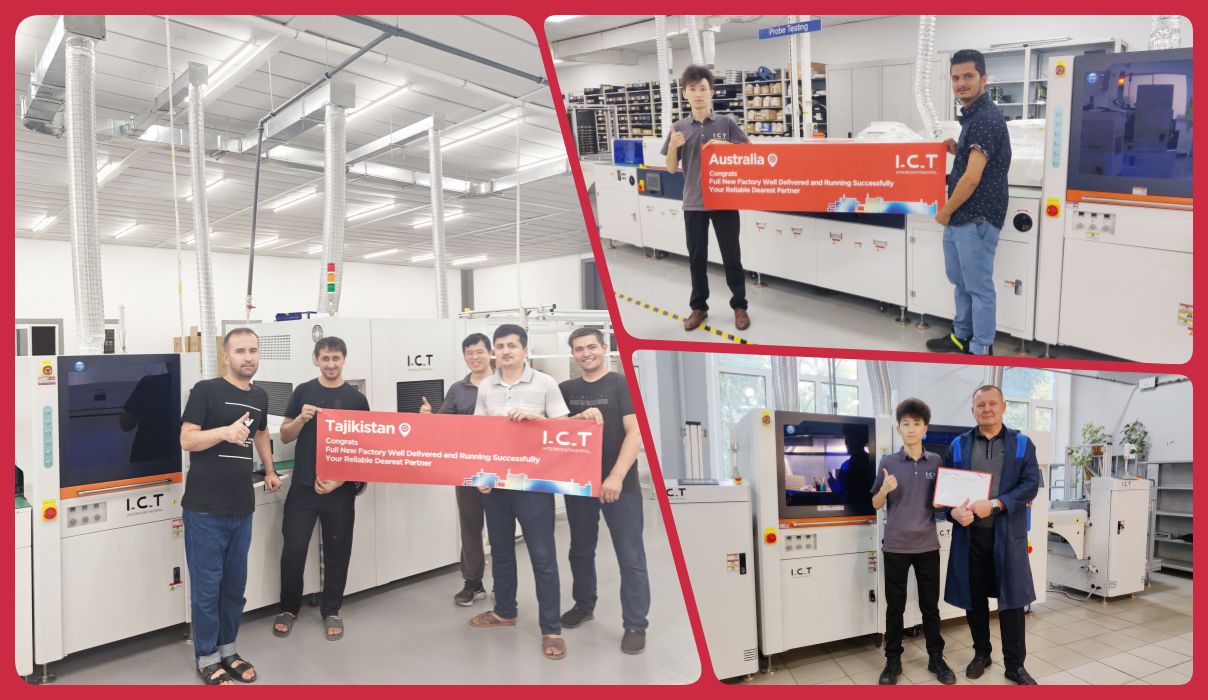

Hai kỹ sư I.C.T đã đến Dushanbe. Khách hàng đã mua hai dây chuyền SMT, một dây chuyền DIP, một dây chuyền phủ phù hợp, một dây chuyền keo, một dây chuyền lắp ráp bóng đèn LED. Việc lắp đặt và vận hành hoàn tất trong mười ngày theo lịch. Máy phân phối keo ghi nhận độ chính xác về vị trí chấm 100% ngay từ bảng đầu tiên. Các trạm chọn và đặt, xử lý và AOI đã vượt qua các cuộc kiểm tra nghiệm thu trong cùng ngày. Các nhà khai thác địa phương được chứng nhận độc lập trước ngày thứ mười. Khách hàng đã ký biên bản chấp nhận cuối cùng và cung cấp lời khai bằng video xác nhận tất cả các thông số kỹ thuật đã được đáp ứng.
| Đào tạo & Hỗ trợ Chuyên nghiệp
Quy trình tiêu chuẩn: các kỹ sư vẫn ở lại hiện trường cho đến khi người vận hành của khách hàng chứng minh được khả năng vận hành độc lập. Truy cập chẩn đoán từ xa giải quyết 80% vấn đề trong vòng một giờ. Các phụ tùng thay thế quan trọng được lưu trữ tại tám nhà kho toàn cầu để giao hàng trong cùng ngày. Phản hồi tại chỗ được đảm bảo trong vòng 48 giờ trên toàn thế giới. Các bản sửa đổi phần mềm và cải tiến quy trình được cung cấp miễn phí trong suốt thời gian sử dụng thiết bị. Thiết bị phân phối keo nóng chảy đạt được thời gian hoàn vốn trong khoảng thời gian 6–12 tháng được ghi nhận.
| Khen ngợi khách hàng
'Các kỹ sư biết từng con vít.' 'Các chấm keo không bao giờ di chuyển.' 'Thùng gỗ đã tồn tại 8.000 km mà không một vết xước.' 'Đội từ xa đã sửa báo thức vào lúc 2 giờ sáng theo thời gian của tôi.' 'Dây chuyền đã không dừng lại trong mười bốn tháng.' Cùng một từ, các quốc gia khác nhau, cùng một máy keo SMT.
| Chứng nhận của chúng tôi
Tuyên bố về sự phù hợp CE được ban hành. Chứng nhận tuân thủ RoHS. Đăng ký ISO9001:2015 hiện tại. Nhiều bằng sáng chế tiện ích và phát minh được cấp. Mỗi máy phân phối keo mang theo gói dữ liệu thử nghiệm riêng lẻ và hồ sơ truy xuất nguồn gốc được tuần tự hóa.
| Về chúng tôi và nhà máy
Trụ sở chính và sản xuất: Đông Quan, Trung Quốc. Diện tích cơ sở 12 000 m2. Tổng số nhân sự 89. Nhân viên kỹ thuật 20. Vốn đăng ký 30 triệu USD. Thành lập năm 2012. Cơ sở khách hàng hiện tại là 1.600 nhà máy trên 72 quốc gia. Mỗi máy phân phối keo đều phải chịu thử tải 100% trước khi xuất xưởng.
