SCM1-D
SAMSUNG
| Số: | |
|---|---|
| Giải pháp vị trí SMT nhỏ gọn

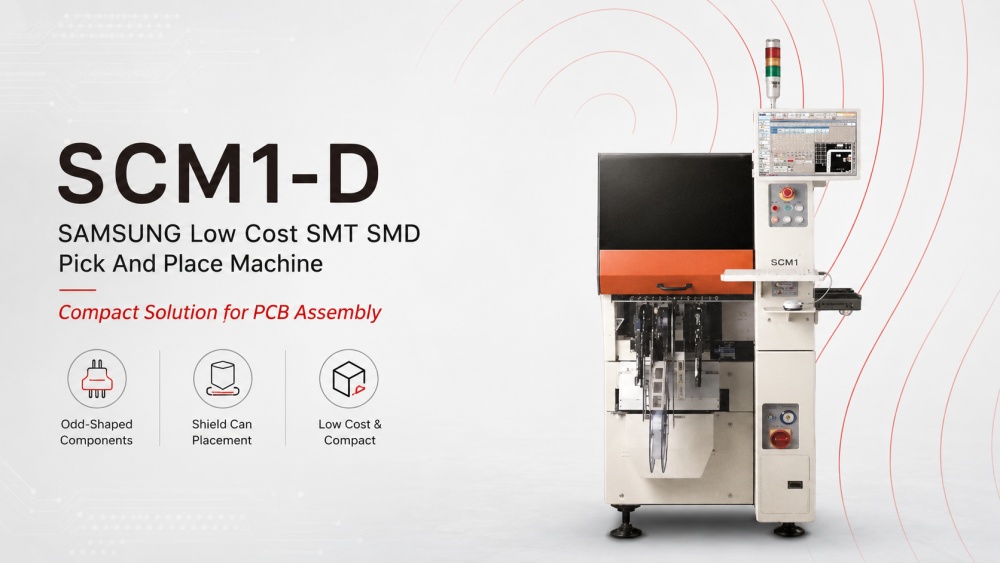

Máy Chọn Và Đặt SCM1-D SAMSUNG Chi phí thấp SMT SMD được thiết kế cho các nhà máy lắp ráp PCB cần một giải pháp bố trí mỏng và thiết thực cho các hộp chắn và các bộ phận có hình dạng kỳ lạ. Nó phù hợp với những khách hàng muốn có một chiếc máy nhỏ gọn với khả năng sản xuất linh hoạt và vận hành dễ dàng hơn. Máy hỗ trợ kiểm tra vị trí của tấm chắn, sử dụng bộ nạp hỗn hợp và cắt băng tùy chọn. Thân máy mỏng giúp giảm SMT diện tích nội tuyến, điều này rất hữu ích khi không gian nhà máy bị hạn chế. Là Máy Chọn Và Đặt Chi phí thấp SMT, SCM1-D có thể giúp các nhà máy xử lý việc sắp xếp các bộ phận đặc biệt mà không cần đầu tư vào máy đếm lớn tốc độ cao. I.C.T cũng có thể hỗ trợ toàn bộ việc lập kế hoạch, cài đặt, đào tạo và thử nghiệm sản xuất SMT.
| Giới thiệu mẫu
Model tốc độ cao: Máy đếm chip SM471Plus
SM471Plus là máy gắn chip tốc độ cao được sử dụng trong dây chuyền sản xuất SMT để bố trí linh kiện ổn định và hiệu quả. Nó phù hợp cho các nhà máy cần bố trí nhanh các thành phần chip, IC nhỏ và các bộ phận SMD chung. So với các thiết bị đơn giản giá rẻ, SM471Plus tập trung hơn vào tốc độ, cân bằng dây chuyền và sản xuất hàng loạt ổn định. Nó có thể hoạt động với máy in dán hàn, máy xử lý SPI, lò phản xạ, AOI và PCB để xây dựng một quy trình SMT hoàn chỉnh. Đối với những khách hàng cần sản lượng cao hơn sau khi bắt đầu với Máy Chọn Và Đặt SCM1-D SAMSUNG Chi phí thấp SMT SMD, SM471Plus có thể được coi là một tùy chọn vị trí nâng cấp cho nhu cầu sản xuất lớn hơn.
Model tốc độ trung bình linh hoạt: Máy đếm linh hoạt SM481Plus
SM481Plus là máy định vị SMT linh hoạt dành cho những khách hàng cần cả tốc độ và phạm vi linh kiện. Nó có thể xử lý các thành phần SMD khác nhau và phù hợp cho việc sản xuất PCB hỗn hợp. Mô hình này thường được sử dụng khi dòng sản phẩm bao gồm các thiết bị điện tử tiêu dùng, bo mạch điều khiển, bo mạch LED, bo mạch nguồn hoặc các sản phẩm truyền thông. Giá trị của nó không chỉ ở tốc độ bố trí mà còn ở khả năng vận hành ổn định, chuyển đổi sản xuất dễ dàng hơn và khả năng thích ứng tốt hơn với các mô hình PCB khác nhau. Đối với một nhà máy sử dụng Máy gắp và đặt SMD để lắp ráp PCB, SM481Plus có thể giúp cải thiện tính linh hoạt trong sản xuất. I.C.T có thể kết hợp chiếc máy này với các hệ thống xử lý in, kiểm tra, chỉnh lại dòng và PCB theo quy trình của khách hàng.
Máy đếm tiền đa chức năng SM482Plus
SM482Plus là máy định vị đa chức năng được thiết kế cho các ứng dụng linh kiện rộng hơn. Nó phù hợp cho các nhà máy cần đặt các loại linh kiện khác nhau trên cùng một dây chuyền sản xuất. Mô hình này hữu ích khi khách hàng sản xuất các sản phẩm có BOM phức tạp hơn, các bộ phận lớn hơn hoặc thiết kế bo mạch đa dạng hơn. Nó hỗ trợ vị trí ổn định cho nhiều ứng dụng SMT và có thể được sử dụng cùng với các máy khác trong một dòng SMT hoàn chỉnh. Đối với những khách hàng đang so sánh SCM1-D với thiết bị cấp cao hơn, SM482Plus là một lựa chọn mạnh mẽ hơn khi sản xuất đòi hỏi tính linh hoạt hơn và khả năng bố trí cao hơn. Nó có thể hỗ trợ lắp ráp PCB trong thiết bị điện tử, phụ tùng ô tô, điều khiển công nghiệp và các lĩnh vực sản xuất khác.
Giải pháp bo mạch dài DECAN L2
DECAN L2 được thiết kế để sản xuất bo mạch dài PCB và bo mạch lớn SMT. Nó phù hợp với bảng đèn LED, bảng điều khiển dài, bảng chiếu sáng ô tô, bảng công nghiệp và các sản phẩm khác cần diện tích bố trí lớn hơn. So với các giá đỡ tiêu chuẩn, DECAN L2 giúp các nhà máy linh hoạt hơn khi chiều dài PCB trở thành yêu cầu chính. Nó có thể hoạt động với máy in bảng dài, băng tải, lò chỉnh dòng và máy AOI để tạo thành một dây chuyền sản xuất hoàn chỉnh. Đối với những khách hàng đang tìm kiếm Máy Gắp và Đặt SAMSUNG hoặc giải pháp Hanwha cho các kích thước bảng đặc biệt, DECAN L2 là một lựa chọn sáng suốt. I.C.T có thể giúp thiết kế toàn bộ dây chuyền dựa trên kích thước, công suất và cách bố trí nhà máy của PCB.
| Đặc điểm kỹ thuật
| Thông số kỹ thuật Mục | SCM1-D |
|---|---|
| Tên sản phẩm | Máy Chọn Và Đặt SCM1-D |
| Loại máy | Bộ định vị thành phần có hình dạng kỳ lạ |
| Ứng dụng | PCB Lắp ráp / Vị trí hộp bảo vệ / Vị trí các bộ phận có hình dạng kỳ lạ |
| Chức năng chính | Vị trí cho hộp chắn và các bộ phận có hình dạng đặc biệt |
| Tốc độ | 2.400 CPH, 1 trục xoay / 3.000 CPH, 2 trục chính |
| Kết cấu | 1 cổng × 25 cọc |
| Cấu trúc tùy chọn | 1 cổng × 1 trục chính |
| PCB Kích thước | Tối thiểu. L50 × W50 mm / Tối đa. L295 × W250mm |
| Chiều rộng máy | 680 mm |
| Kích thước thành phần | 1005 ~ □45 mm, H15 mm |
| Nhận dạng thành phần | Nhận dạng ánh sáng phía sau |
| Kiểm tra vị trí | Kiểm tra vị trí của lá chắn |
| Chế độ sản xuất | Sản xuất hỗn hợp làn kép |
| PCB Hỗ trợ bề mặt | Tương tự PCB Sản xuất bề mặt trên / dưới |
| Loại trung chuyển | Sử dụng hỗn hợp máy cấp liệu điện và máy cấp liệu khí nén |
| SMT Máy pha chế cái đầu | Một vòi và một SMT Máy pha chế |
| Máy cắt băng | Máy cắt băng tích hợp, tùy chọn |
| Nhãn nạp | Không bắt buộc |
| Ưu điểm chính | Chi phí thấp, kích thước nhỏ gọn, vị trí linh kiện theo hình dạng lẻ linh hoạt |
| Thông số kỹ thuật Mục | HM520 HS | HM520 MF |
|---|---|---|
| Người mẫu | HM520 HS | HM520 MF |
| Loại máy | Máy đếm mô-đun tốc độ cao | Máy đếm mô-đun đa chức năng |
| Cấu hình | Giàn 20 cọc × 2 | Giàn 6 trục × 2 |
| Tốc độ vị trí | 80.000 CPH | 60.000 CPH |
| Độ chính xác của vị trí | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Phạm vi thành phần | 0201 ~ □6 mm | 0402 ~ □55mm |
| Kích thước máy | Dài 890 × Sâu 2.370 × Cao 1.930 mm | Dài 890 × Sâu 2.370 × Cao 1.930 mm |
| Ưu điểm chính | Vị trí thành phần chip tốc độ cao | Vị trí thành phần hỗn hợp linh hoạt |
| Ứng dụng được đề xuất | Sản xuất hàng loạt linh kiện chip nhỏ | Sản xuất với các loại thành phần rộng hơn và các bộ phận lớn hơn |
| Tham số | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Tốc độ vị trí (Tối ưu) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Số lượng trục chính | 10 cọc/đầu (1 giàn) | 6 cọc/đầu (1 giàn) | 6 cọc/đầu (1 giàn) | 6 cọc/đầu (2 giàn) |
| Độ chính xác của vị trí (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Độ chính xác của vị trí (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Phạm vi thành phần | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, tùy chọn lên tới □55mm) |
| Kích thước tối đa PCB (Tiêu chuẩn) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| Kích thước tối đa PCB (Tùy chọn) | 610x460mm | 1.500 x 460mm | 1.200 x 510mm | Lên tới 1.200 x 460mm |
| Công suất nạp (8mm) | 120ea | 120ea | 120ea | 120ea |
| Hệ thống tầm nhìn | Tầm nhìn bay | Tầm nhìn sân khấu | Tầm nhìn sân khấu | Tầm nhìn bay |
| Thêm SMT sản phẩm liên quan
I.C.T cung cấp các dây chuyền SMT chất lượng cao hoàn chỉnh ngoài máy chọn và đặt SMT . của chúng tôi Các giải pháp sản xuất PCBA đầy đủ bao gồm máy xúc chân không để xử lý bo mạch , , máy in kem hàn tự động cho ứng dụng chính xác, lò phản xạ đa vùng để hàn mạnh và hệ thống AOI tiên tiến để phát hiện khuyết tật. Những máy này hoạt động liền mạch với nhau theo dây chuyền chặt chẽ, hiệu quả. Thiết lập này mang lại năng suất cao, chi phí thấp và hiệu suất đáng tin cậy cho các ngành đòi hỏi khắt khe như ô tô, y tế, chiếu sáng và điện tử tiêu dùng. Các bảng đã sẵn sàng để sử dụng trong thế giới thực. Chúng tôi cung cấp kế hoạch và hỗ trợ đầy đủ để xây dựng hệ thống sản xuất SMT lý tưởng của bạn.
Có thể sử dụng Máy Chọn Và Đặt SCM1 -D SAMSUNG Chi phí thấp SMT SMD cùng với các máy sản xuất SMT khác để tạo thành một quy trình lắp ráp PCB hoàn chỉnh hơn. I.C.T có thể cung cấp máy xúc lật SMT, máy in stencil tự động, máy SPI, băng tải PCB, máy đếm SMT, lò reflow, máy kiểm tra AOI, bộ định tuyến PCB và máy làm sạch PCBA. Những máy này bao gồm quy trình từ tải PCB, in dán hàn, kiểm tra dán, đặt linh kiện, hàn, kiểm tra quang học, tháo dỡ và làm sạch. Đối với các nhà máy sử dụng SCM1-D để làm tấm chắn hoặc vị trí đặt các bộ phận có hình dạng kỳ lạ, các thiết bị liên quan phải được kết hợp cẩn thận. Một dòng SMT tốt giống như một đội: một máy không thể gánh cả trận đấu một mình.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| Dây chuyền sản xuất chìa khóa trao tay SMT | Dây chuyền cao cấp có thể theo dõi hoàn toàn tự động của Thổ Nhĩ Kỳ SMT. |
| Trình nạp tạp chí SMT | Tự động tải PCB trần vào dòng. |
| Tự động PCB miếng kim thuộc mỏng Máy in | In chính xác chất hàn dán trên miếng đệm PCB. |
| SMT máy gắn chip tự động | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ SMD | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| PCB thiết bị kiểm tra | SMT các thiết bị kiểm tra như AOI, SPI, tia X và máy kiểm tra stencil. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất như máy khắc laser PCBA |
| Video thành công của khách hàng
I.C.T đã cung cấp hỗ trợ kỹ thuật cho một Khách hàng ở Uzbekistan, người đã xây dựng một nhà máy sản xuất thiết bị điện tử lớn cho bo mạch chủ máy tính, SSD, sản phẩm bộ nhớ và các sản phẩm điện tử liên quan. Từ giai đoạn đầu của dự án cho đến cài đặt, gỡ lỗi và thử nghiệm sản xuất, nhóm I.C.T đã hợp tác chặt chẽ với Khách hàng để giúp cả dòng SMT và DIP chạy trơn tru. Dòng SMT bao gồm một máy in stencil I.C.T-5151, bốn máy định vị SMT, lò phản xạ dòng Lyra, hệ thống xử lý SPI, AOI và PCB. Dây chuyền DIP bao gồm dây chèn thủ công, máy chèn dạng lẻ JUKI, máy hàn sóng I.C.T-Acrab350 và hệ thống băng tải. Sau khi dùng thử, Khách hàng đã phản hồi tích cực về dịch vụ I.C.T, tốc độ phản hồi và chất lượng thiết bị.
| Hỗ trợ dịch vụ và đào tạo
I.C.T cung cấp hỗ trợ đầy đủ cho những khách hàng chọn Máy Chọn Và Đặt SCM1-D SAMSUNG Chi phí thấp SMT SMD hoặc dây chuyền sản xuất SMT hoàn chỉnh. Trước khi giao hàng, nhóm của chúng tôi có thể giúp kiểm tra kích thước PCB, loại thành phần, năng lực sản xuất, không gian nhà máy và quy trình xử lý. Sau khi thiết bị đến, I.C.T kỹ sư có thể hỗ trợ lắp đặt, điều chỉnh máy, thiết lập phần mềm, giảng dạy chương trình, thử nghiệm sản xuất và đào tạo người vận hành. Đối với SCM1-D, quá trình đào tạo có thể bao gồm thiết lập vị trí hộp chắn, sử dụng bộ nạp, kiểm tra vị trí, tùy chọn máy cắt băng, bảo trì hàng ngày và khắc phục sự cố cơ bản. Chúng tôi cũng giúp khách hàng hiểu cách SCM1-D hoạt động với máy in, băng tải, SPI, AOI, lò nung lại và các máy SMT khác.
| Phản hồi của khách hàng
Nhiều Khách hàng chọn I.C.T vì chúng tôi không chỉ hỗ trợ cung cấp thiết bị mà còn hỗ trợ vận hành nhà máy thực tế. Trong các dự án ở nước ngoài, Khách hàng thường khen ngợi các kỹ sư của chúng tôi đã được đào tạo rõ ràng, giao tiếp kiên nhẫn và giải quyết vấn đề nhanh chóng. Họ cũng đưa ra những phản hồi tích cực về chất lượng máy, kiểm tra ổn định, đóng gói cẩn thận và phản hồi hậu mãi nhanh chóng. Đối với các dự án SMT, việc hỗ trợ nhanh là rất quan trọng vì một sự cố máy có thể ảnh hưởng đến toàn bộ dây chuyền. I.C.T giữ liên lạc chặt chẽ với Khách hàng trong quá trình cài đặt, sản xuất thử và sản xuất hàng loạt ban đầu. Đối với những khách hàng chọn Máy đặt và đặt linh kiện có hình dạng kỳ lạ, sự hỗ trợ này giúp giảm rủi ro dự án và giúp quá trình khởi động sản xuất suôn sẻ hơn nhiều.
| Chứng nhận và tiêu chuẩn
I.C.T tập trung vào an toàn sản phẩm, kiểm soát chất lượng và độ tin cậy lâu dài. Thiết bị và giải pháp dây chuyền SMT của chúng tôi có thể hỗ trợ các yêu cầu chứng nhận phổ biến như CE, RoHS, ISO9001 và các tài liệu bằng sáng chế liên quan. Những chứng chỉ này giúp khách hàng đánh giá độ an toàn của thiết bị, kiểm soát sản xuất và quản lý chất lượng nhà máy. Trước khi giao hàng, I.C.T kiểm tra hoạt động của máy, hiệu suất điện, hình thức bên ngoài, phụ kiện và lớp bảo vệ bao bì. Đối với vận chuyển ra nước ngoài, việc đóng gói ổn định cũng rất quan trọng vì máy phải đến nơi an toàn sau khi vận chuyển đường dài. Cho dù khách hàng chọn SCM1-D, Máy đặt hộp đựng khiên hay dây chuyền sản xuất SMT hoàn chỉnh, I.C.T đều tuân theo các quy trình kiểm tra và chất lượng nghiêm ngặt trước khi giao hàng.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp toàn diện cho nhà máy SMT có kinh nghiệm về thiết bị xử lý SMT, DIP, lớp phủ, phân phối, hàn, kiểm tra và PCB. Chúng tôi có đội ngũ R&D, sản xuất, kỹ thuật và dịch vụ riêng. Trong những năm qua, I.C.T đã phát triển nhanh chóng và phục vụ hơn 1.700 Khách hàng tại hơn 80 quốc gia. Nhà máy của chúng tôi tuân thủ quy trình quản lý chất lượng và kiểm tra máy nghiêm ngặt trước khi giao hàng. Đối với khách hàng xây dựng nhà máy lắp ráp PCB mới, I.C.T có thể cung cấp lựa chọn máy, bố trí dây chuyền, lập kế hoạch quy trình, lắp đặt, đào tạo và hỗ trợ kỹ thuật dài hạn. Với Máy Chọn Và Đặt SCM1-D SAMSUNG Chi phí thấp SMT SMD, khách hàng có thể xây dựng quy trình SMT linh hoạt hơn để đặt các thành phần đặc biệt.
