I.C.T-V5300 | Hệ thống kiểm tra quang học tự động hai mặt trực tuyến DIP AOI

I.C.T-V5300 | Hệ thống kiểm tra quang học tự động hai mặt trực tuyến DIP AOI

Hệ thống kiểm tra quang học tự động đáng tin cậy giúp tăng năng suất PCB.
Một. Chụp chính xác theo thời gian thực.
b. Học sâu AI.
c. Báo động sai tối thiểu.
d. Thiết lập đơn giản một phím.
đ. Điều khiển liên kết từ xa.
f. Quét lỗi toàn diện.
g. Số liệu thống kê SPC có thể theo dõi.

Mẫu:
I.C.T-V5300
Nhãn hiệu:
I.C.T

Tình trạng sẵn có:

Số:



Tin nhắn của bạn Thêm vào giỏ điều tra

Mô tả sản phẩm

AOI Máy kiểm tra 101

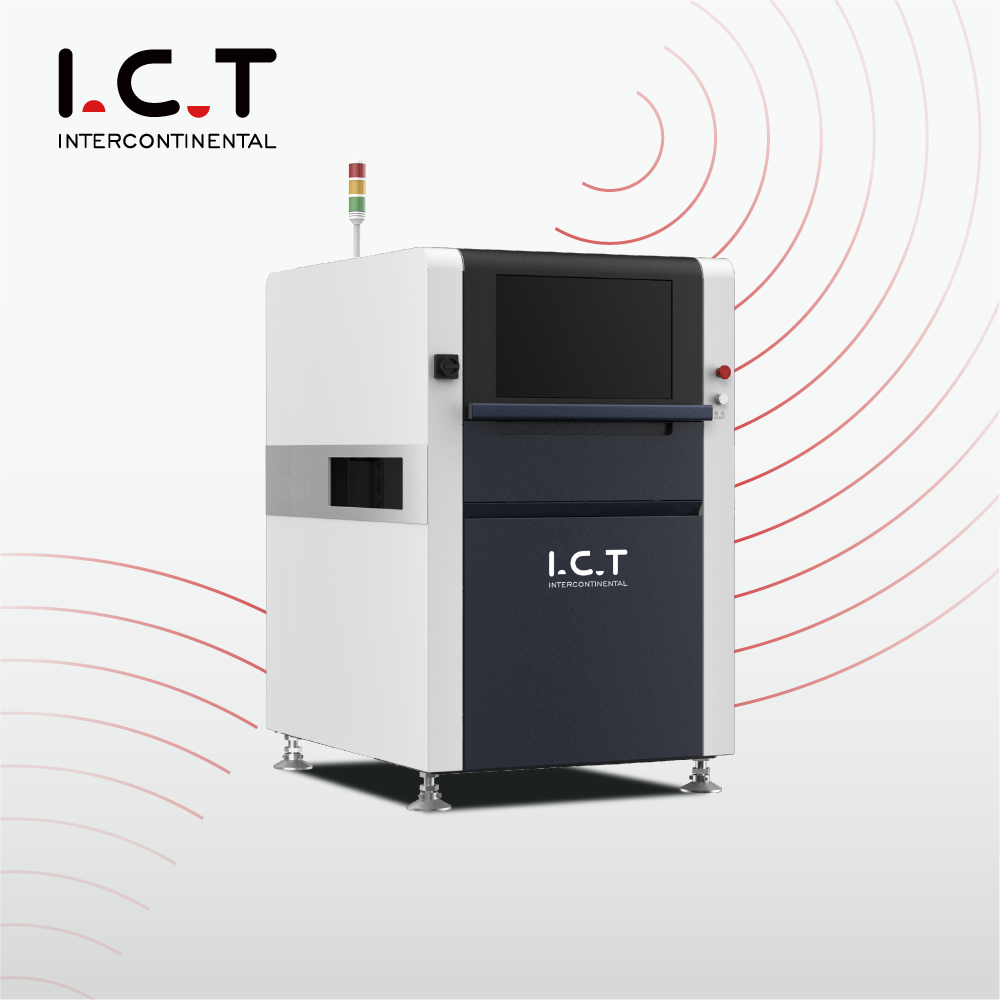

| I.C.T Hệ thống kiểm tra quang học tự động AI-5146

Hệ thống kiểm tra quang học tự động I.C.T AI-5146 sử dụng camera màu có độ phân giải cao cho hình ảnh PCB trực tiếp. Nó áp dụng CNN để đánh giá các bộ phận và lỗi hàn một cách thông minh. Kiểm tra quang học aoi này phù hợp với nội tuyến trước và sau chỉnh lại dòng. Nó cung cấp khả năng kiểm tra nhanh, lỗi thấp và giao diện dễ dàng. Độ ổn định đạt GR&R<10%. Nó kết nối với MES để ghi nhật ký dữ liệu và gỡ lỗi từ xa. Người dùng cải thiện chất lượng đường truyền một cách dễ dàng.

| Tính năng

Thuật toán học AI

Hệ thống kiểm tra quang học tự động sử dụng CNN trên dữ liệu rộng lớn. Các thành phần và khớp ID chỉ bằng một cú nhấp chuột. Nó rút ngắn thời gian chương trình. Khắc phục các sự cố sai cao cũ. PCB kiểm tra quang học tự động xử lý các tính năng hoặc màu sắc mơ hồ. Nó phù hợp với những phần lẻ. Độ chính xác vẫn cao ở những điểm khó.

Tốc độ quét nhanh

Tốc độ kiểm tra nhanh chóng

Camera ở tốc độ 0,23 giây/FOV. Hệ thống căn chỉnh nhanh. Kế hoạch đường dẫn tự động. Tính toán tiếp theo trong khi chụp. Hệ thống kiểm tra quang học tự động quản lý khối lượng PCB lớn. Không có độ trễ trong dòng đầy đủ. Người dùng tăng sản lượng hàng ngày.

Bảo hiểm toàn bộ khiếm khuyết

Phát hiện thiếu, lệch, cầu, thừa, v.v. Hộp tự động có nhiều lỗi. Bỏ qua sự thay đổi màu sắc hoặc char. Đối phó với phần nhô ra. Các hệ thống kiểm tra quang học tự động có độ sai lệch thấp ở mức phức tạp.

| Đặc điểm kỹ thuật

Người mẫu	I.C.T SMT AOI AI-5146	I.C.T SMT AOI AI-5146D
Thành phần nhỏ	01005chip, IC 0,3 bước và hình dạng đặc biệt
Độ phân giải@FOV	10um@40*30mm	15um@40*30mm
Camera	Máy ảnh công nghiệp kỹ thuật số thông minh 12M pixel
Ống kính	Thấu kính viễn tâm
Ánh sáng	Tích hợp 4 màu RGB+W
Tốc độ kiểm tra	0,23 giây/FOV
Thuật toán kiểm tra	CNN, Độ tương phản màu sắc, Nhận dạng phác thảo, Kiểm tra offset, Khớp mẫu, So sánh ký tự, OCR, v.v.
Mục kiểm tra	Thành phần: Vắng mặt, Đảo ngược, Căn chỉnh sai, Bị hỏng, Thừa, Vật lạ, Bị ố, v.v. Hàn: Hàn không đủ, hàn quá mức, bắc cầu, hàn giả, v.v. Khác: Nhận dạng mã vạch/Nhận dạng mã QR/OCR.

PCB Kích thước	5050mm~510460mm (Chế độ bảng lớn: Từ trái sang phải: tối đa 730460mm Phải sang trái: tối đa 640460mm)	5050mm~510610mm(Hoạt động trên đường ray đơn) 5050mm~510330mm(Hoạt động trên đường ray kép)
Đường sắt	Đường ray đơn	Đường sắt kép
PCB Chiều cao	Trên: 25mm, Dưới: 80mm	Trên: 25 mm, Dưới: 30 mm
PCB Độ dày	0,3 ~ 6,0mm
PCB Cạnh	3,7mm
PCB Warpage	±3.0mm
PCB Trọng lượng	Tối đa: 3Kg
Băng tải Chiều cao	900 ± 20 mm
Có điều chỉnh	Thủ công & Tự động
Băng tải Hướng	L ~R hoặc R ~L
Quyền lực	AC220 50/60Hz,5A
Công suất định mức	380W
Giao tiếp	Smema
Cân nặng	750Kg	790Kg

* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.

| SMT Danh sách thiết bị đường dây

SMT dòng

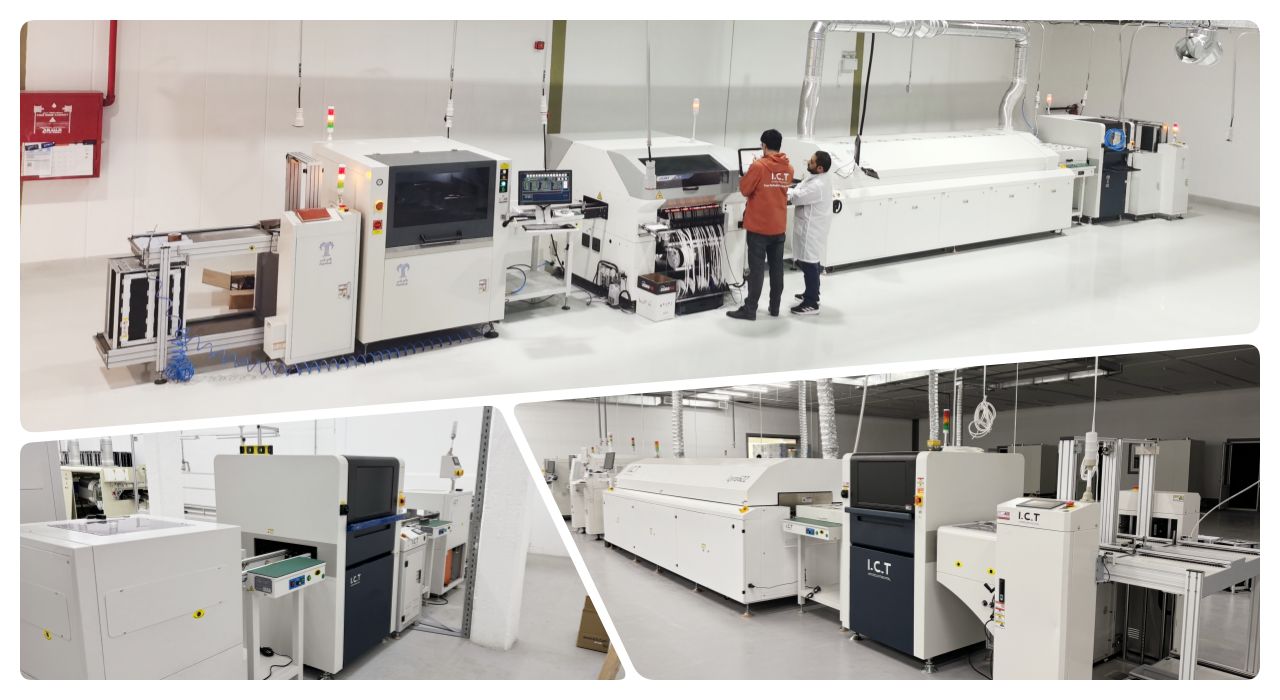

Dây chuyền sản xuất PCBA chất lượng cao của chúng tôi có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.

1 SMT Dây chuyền với máy SMT 03

Tên sản phẩm	Mục đích trong dòng SMT
PCB Bộ tải	Tự động tải PCB trần vào dòng.
Máy in dán hàn	In chính xác chất hàn dán trên miếng đệm PCB.
Chọn và đặt máy	Gắn chính xác các thành phần vào PCB.
Lò phản xạ	Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn.
AOI Máy	Kiểm tra các mối hàn và các khuyết tật về vị trí.
SPI Máy	Kiểm tra chiều cao và chất lượng dán hàn.
Thiết bị truy xuất nguồn gốc	Ghi lại và theo dõi dữ liệu sản xuất: Máy khắc laser/ Máy dán nhãn /Máy in phun

| Video thành công của khách hàng

Video tiếp thị I.C.T-5146 trình bày những điểm chính của hệ thống kiểm tra quang học tự động. Nó cho thấy thiết kế bên ngoài và lợi ích. Camera bên trong và chế độ xem đèn. Máy hoạt động trên dòng SMT, chụp trực tiếp. Bản demo thiết lập AI Kiểm tra bộ phận/mối hàn chỉ bằng một cú nhấp chuột. Các mẫu bị lỗi như cầu hoặc bị thiếu. Chương trình nhanh, kết nối từ xa. Đóng cửa với hoạt động ổn định của nhà máy, năng suất và tốc độ cao hơn.

| Hỗ trợ dịch vụ và đào tạo

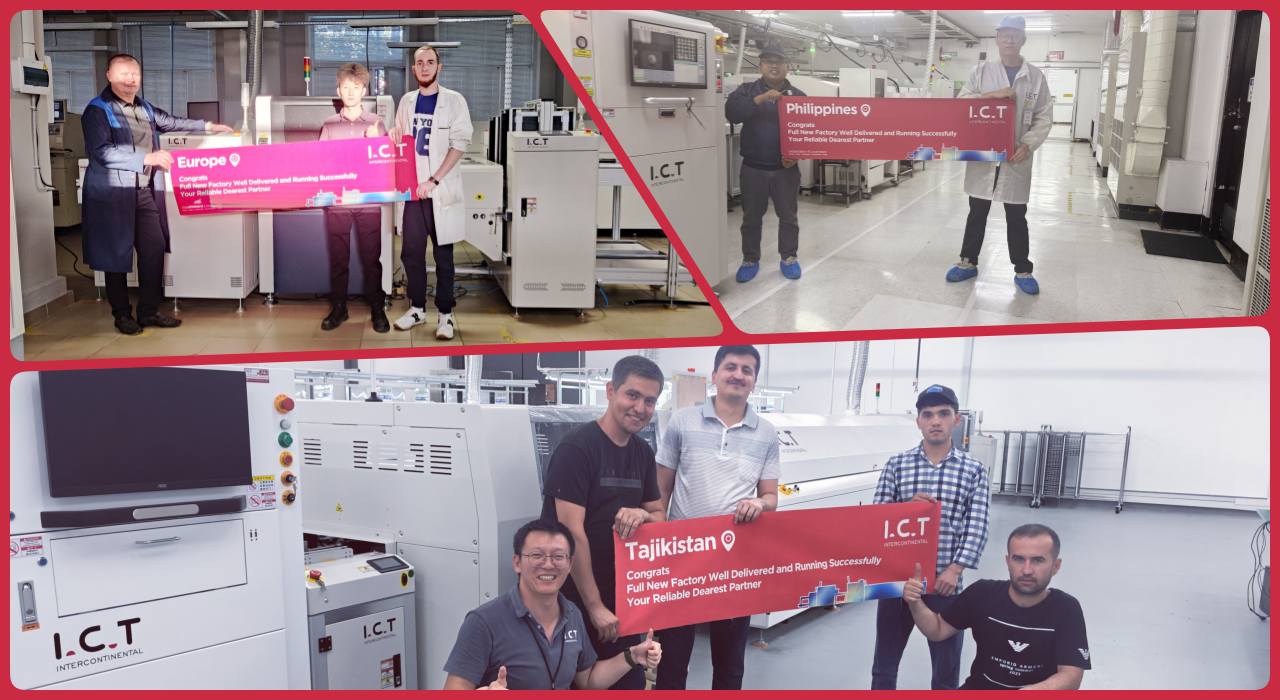

I.C.T cung cấp sự trợ giúp hoàn chỉnh cho hệ thống kiểm tra quang học tự động. Cài đặt, điều chỉnh, bảo trì theo nhóm. Từ xa giải quyết vấn đề nhanh chóng. Trang web hoặc đào tạo web về ops. Dạy chương trình, lỗi, dữ liệu. Cập nhật phần mềm liên tục. Điểm toàn cầu cho các bộ phận. Phát triển kỹ năng người dùng và thời gian hoạt động.

AOI Máy 203

| Đánh giá của khách hàng

Khách hàng khen ngợi kỹ sư nhanh chóng được chuyên gia giúp đỡ. Họ thích độ chính xác và độ tin cậy của hệ thống kiểm tra quang học tự động. Đóng gói an toàn trong quá trình vận chuyển. Phản hồi vấn đề nhanh chóng. Hiệu suất vững chắc nâng cao sản xuất.

Đánh giá của khách hàng-03

| Chứng nhận và tiêu chuẩn

I.C.T sở hữu an toàn CE, sinh thái RoHS, chất lượng ISO9001. Bằng sáng chế về phương pháp AI. Những điều này đảm bảo sự tin cậy và đổi mới.

I.C.T-Chứng chỉ-04

| Giới thiệu về Công ty I.C.T và Nhà máy SMT của chúng tôi

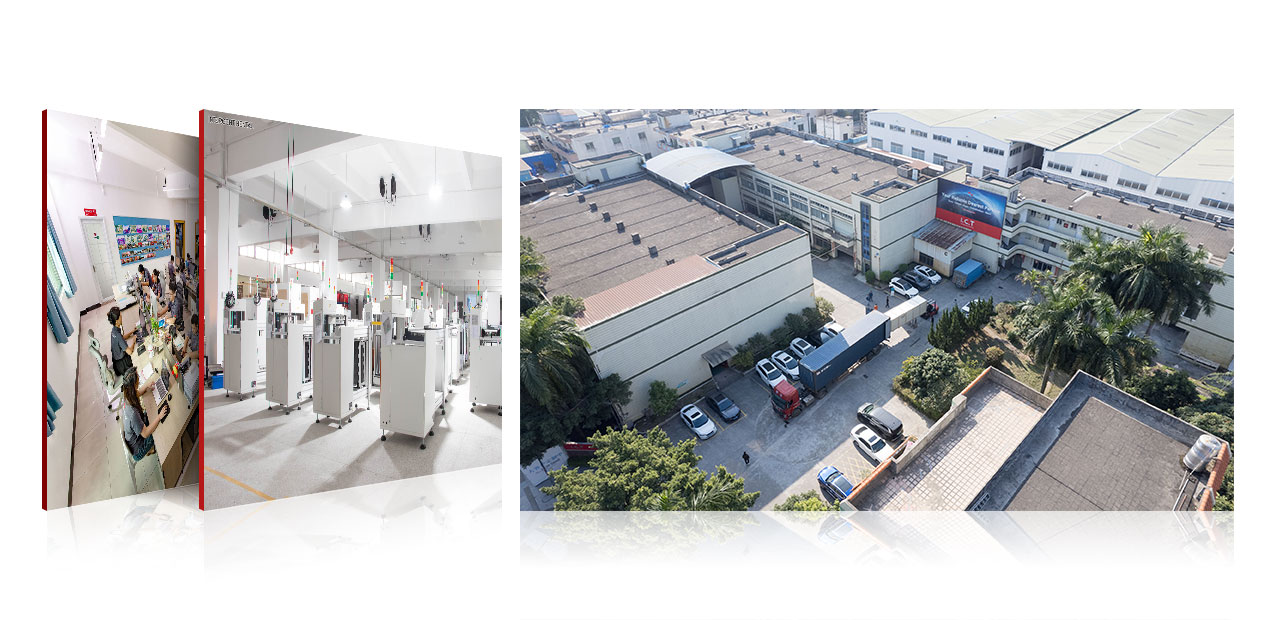

I.C.T điều hành hoạt động R&D của riêng mình và xây dựng nhà máy rộng 12.000 m2. 89 người, 20 kỹ sư. Mở rộng nhanh chóng phục vụ hơn 1600 người ở 72 quốc gia. Kiểm tra nghiêm ngặt, quản lý chất lượng hàng đầu. Hỗ trợ địa phương của chi nhánh thế giới.

I.C.T-Factory-and-Team-04
