Máy chèn tự động cho bộ phận dẫn hướng trục được sử dụng để tự động chèn các bộ phận dẫn hướng trục trong cụm DIP và THT PCB. Nó phù hợp cho các thành phần như điện trở, điốt, cuộn cảm, cầu chì, cầu nối, tụ điện và bóng bán dẫn. Ở nhiều nhà máy, các bộ phận này vẫn được lắp vào bằng tay, điều này có thể làm chậm quá trình sản xuất và tạo ra sự khác biệt về chất lượng giữa những người vận hành. Máy này giúp việc chèn nhanh hơn, sạch hơn và lặp lại nhiều hơn. Nó hỗ trợ chèn tốc độ cao, đầu vào bộ nạp linh hoạt, chèn dây nhảy, phục hồi tự động và hướng chèn 0–360°. Đối với Khách hàng xây dựng bo mạch điện, bo mạch điều khiển, bo mạch LED, bo mạch thiết bị và thiết bị điện tử công nghiệp, nó giúp cải thiện quy trình THT trước khi hàn và kiểm tra.
| Tính năng sản phẩm
Hệ thống chèn được thiết kế để sản xuất ổn định hàng ngày. Cấu trúc cơ khí chắc chắn và các bộ phận chất lượng cao giúp máy tiếp tục hoạt động trong thời gian dài. Hệ thống định vị tọa độ hỗ trợ chèn chính xác nên các thành phần trục có thể được đặt vào các lỗ PCB với độ nhất quán tốt hơn. Khi dây chuyền sản xuất thay đổi sang bo mạch hoặc loại linh kiện khác, cấu trúc chèn hỗ trợ chuyển đổi nhanh hơn và giúp giảm thời gian chờ đợi.
Hệ thống băng tải hoạt động với bệ xoay 360°. Mô tơ servo điều khiển góc quay một cách chính xác, giúp Máy chèn tự động cho Bộ phận dẫn hướng trục xử lý các hướng chèn khác nhau trên cùng một PCB. Tấm đẩy xi lanh giúp định vị PCB với sai số nhỏ. Cấu trúc vách ngăn cơ học hỗ trợ chuyển động ổn định của bảng, trong khi bộ truyền động đai bậc và điều khiển dừng cảm biến giúp giữ cho quá trình chuyển đổi PCB diễn ra suôn sẻ. Thiết kế này hữu ích cho các tổ hợp PCB tự động trong đó việc vận chuyển ổn định và chèn chính xác phải hoạt động cùng nhau.
Hệ thống uốn cong giúp hình thành các đạo trình thành phần hướng trục sau khi chèn. Việc tạo chì tốt rất quan trọng vì nó có thể ảnh hưởng đến độ ổn định của mối hàn trong quá trình tiếp theo. Cấu trúc uốn được thiết kế để bảo vệ cả PCB và thành phần, giảm nguy cơ hư hỏng trong quá trình sản xuất. Nó cũng dễ dàng thay thế và bảo trì nên đội ngũ sản xuất có thể giữ cho máy luôn ở tình trạng hoạt động tốt với ít thời gian ngừng hoạt động hơn.
Hệ thống nhảy sử dụng phương pháp cấp liệu độc lập. Nó hỗ trợ cấp dây nhảy với điều khiển động cơ chính xác, giúp cải thiện độ chính xác cấp dây. Có thể sử dụng các đường kính dây nhảy khác nhau tùy theo thiết kế PCB. Điều này làm cho Máy chèn thành phần dẫn hướng trục linh hoạt hơn so với bệ chèn đơn giản. Nó có thể xử lý cả các bộ phận hướng trục và dây nhảy, điều này rất hữu ích cho Khách hàng sản xuất bảng xuyên lỗ hỗn hợp.
Hệ thống cấp liệu được xây dựng cho sản xuất hỗn hợp cao. Nó hỗ trợ nạp lại tự động và nạp lại không ngừng, giúp giảm thời gian chờ đợi nguyên liệu. Cấu hình đầu vào trung chuyển khác nhau có thể được lựa chọn theo nhu cầu sản xuất. Đối với các nhà máy điện tử có nhiều loại bo mạch, việc cấp nguồn ổn định là một vấn đề lớn. Nếu cho ăn không trơn tru, toàn bộ dây chuyền DIP có thể mất nhịp nhanh hơn máy pha cà phê vào sáng thứ Hai.
Hệ thống điều khiển được thiết kế theo tiêu chuẩn Công nghiệp 4.0 và EU CE. Trung tâm điều khiển IO chuyên dụng phù hợp với nhu cầu làm việc thực tế của máy. Điều khiển vòng kín hoàn toàn cho phản ứng nhanh hơn và hiệu quả tốt hơn. Hệ thống điều khiển mô-đun cũng giúp giảm chi phí bảo trì. Với thao tác trên màn hình cảm ứng LCD và lưu trữ chương trình, Máy chèn trục tự động cung cấp cho người vận hành một cách rõ ràng để quản lý sản xuất, thay đổi chương trình và kiểm tra trạng thái chạy.
Máy chèn tự động hướng trục hỗ trợ phục hồi tự động, giúp quá trình sản xuất tiếp tục nhanh hơn sau một số sự cố vận hành nhất định. Hướng chèn có thể được điều chỉnh từ 0° đến 360° với khoảng tăng 1°, mang lại nhiều tự do hơn cho các bố cục PCB khác nhau. Máy cũng hỗ trợ điều khiển góc uốn chì, điều khiển độ dài uốn chì, vận hành máy vi tính, tùy chọn ngôn ngữ tiếng Trung và tiếng Anh và điều khiển màn hình cảm ứng LCD. Hơn 2000 chương trình có thể được lưu trữ cho các sản phẩm khác nhau. PCB được cố định bằng chốt và kẹp trong khi lắp vào, giúp cải thiện độ ổn định của bo mạch. Những chi tiết này làm cho Máy chèn tự động cho bộ phận dẫn hướng trục phù hợp với Máy chèn tự động thực tế cho cụm lắp ráp PCB.
| Đặc điểm kỹ thuật
| Thông số kỹ thuật | A131M | A131H |
|---|---|---|
| Đầu vào trung chuyển thành phần | 10 cái (Tùy chọn: 30, 40, 50, 100 cái) | 20 chiếc (Tùy chọn: 30, 40, 50, 100 chiếc) |
| Tốc độ chèn | 25000CPH, Tối đa 0,12 giây/điểm (có thể thay đổi 0,14 giây, 0,16 giây, 0,18 giây/điểm) | 25000CPH, Tối đa 0,12 giây/điểm (có thể thay đổi 0,14 giây, 0,16 giây, 0,18 giây/điểm) |
| Nhịp chèn | Thành phần: 5~22mm, Jumper: 5~26mm | Thành phần: 5~22mm, Jumper: 5~26mm |
| Bộ nạp Jumper | 0,5 ~ 0,7mm, cho ăn độc lập | 0,5 ~ 0,7mm, cho ăn độc lập |
| Phục hồi chèn | Tự động phục hồi | Tự động phục hồi |
| Hướng chèn | 0 ~ 360 ° hướng tăng 1 ° | 0 ~ 360 ° hướng tăng 1 ° |
| Góc uốn chì thành phần | 35°±15° | 35°±15° |
| Chiều dài uốn chì thành phần | 1,2 ~ 2,2mm | 1,2 ~ 2,2mm |
| Loại thành phần | Nhảy, tụ điện, bóng bán dẫn, diode, cuộn cảm, điện trở, cầu chì, v.v., gói tiêu chuẩn 52-90mm | Nhảy, tụ điện, bóng bán dẫn, diode, cuộn cảm, điện trở, cầu chì, v.v., gói tiêu chuẩn 52-90mm |
| Chèn độ chính xác | 0,05mm | 0,05mm |
| PCB Kích thước | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Vùng chèn | 50*50~370* 370mm | 50* 50~370* 370mm |
| PCB Trọng lượng | <1,0Kg | <1,0Kg |
| PCB Độ dày | 1,0 ~ 2,0mm | 1,0 ~ 2,0mm |
| PCB Đã sửa | Ghim + Kẹp | Ghim + Kẹp |
| Chiều cao vận chuyển | 900 ± 20 mm | 900 ± 20 mm |
| Chỉ đường vận chuyển | R~L (Tùy chọn: L~R) | R~L (Tùy chọn: L~R) |
| Thời gian vận chuyển | 3-4S | 3-4S |
| Vận hành | Máy vi tính, màn hình cảm ứng LCD | Máy vi tính, màn hình cảm ứng LCD |
| Ngôn ngữ | Tiếng Trung, tiếng Anh | Tiếng Trung, tiếng Anh |
| Số lượng chương trình | 2000+ | 2000+ |
| Áp suất không khí | 0,45 ~ 0,6Mpa | 0,45 ~ 0,6Mpa |
| Luồng nguồn không khí | 110L/phút | 110L/phút |
| Cung cấp điện | 1p, 220ac ± 10%, 50/60Hz | 1p, 220ac ± 10%, 50/60Hz |
| Quyền lực | 2.0KVA | 2.0KVA |
| Kích thước | L2080* W1750* H1600mm | L2080* W1750* H1600mm |
| Kích thước trạm trung chuyển | 10Bộ nạp: 1360* 1000* 1460mm, Bộ nạp 20: 1860* 1000* 1460mm, Bộ nạp 30: 2360* 1000* 1460mm | 10Bộ nạp: 1360* 1000* 1460mm, Bộ nạp 20: 1860* 1000* 1460mm, Bộ nạp 30: 2360* 1000* 1460mm |
| Cân nặng | 1300kg | 1300kg |
*I.C.Ttiếp tục hoạt động dựa trên chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể. Nếu khác, vui lòng theo dõi danh sách mới

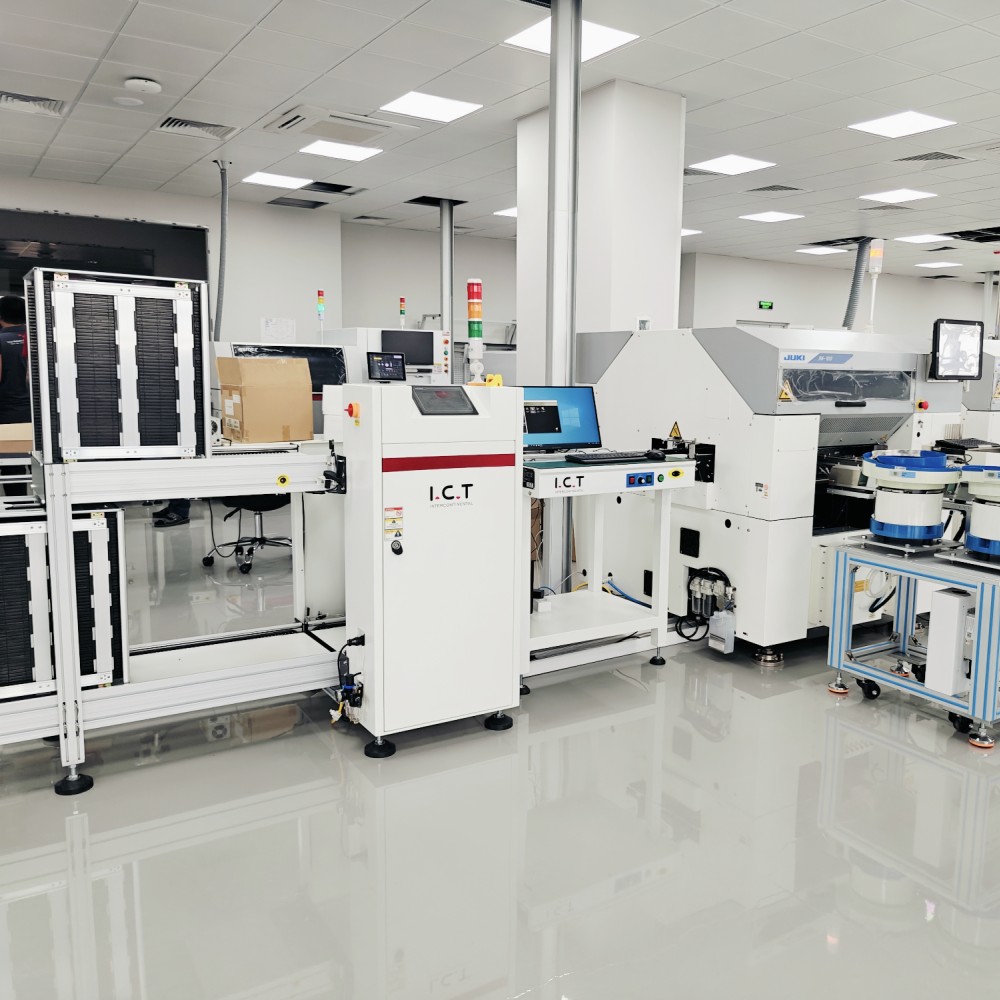

| Danh sách thiết bị dòng DIP
I.C.T có thể cung cấp thiết bị dây chuyền sản xuất DIP và THT hoàn chỉnh theo quy mô PCB của Khách hàng, loại thành phần, quy trình, mục tiêu công suất và cách bố trí nhà máy. Các thiết bị liên quan bao gồm dây chuyền chèn thủ công, máy chèn hướng trục, máy chèn hướng tâm, máy chèn dạng lẻ, máy hàn sóng, máy hàn chọn lọc, băng tải DIP AOI, PCB, máy xúc lật, máy dỡ hàng, trạm sửa chữa và hỗ trợ kiểm tra. Trong quy trình xuyên lỗ hoàn chỉnh, Máy chèn tự động cho bộ phận chì hướng trục thường được sử dụng trước khi hàn để giảm công việc chèn thủ công và cải thiện tính nhất quán. I.C.T giúp Khách hàng lên kế hoạch bố trí thiết bị, hướng băng tải, chiều cao vận chuyển, kết nối hàn, vị trí kiểm tra và mở rộng dây chuyền trong tương lai.
