| I.C.T Hàn sóng dòng Acrab
Máy hàn sóng dòng Acrab được thiết kế cho các nhà máy cần xử lý mọi thứ từ bo mạch tiêu dùng nhỏ đến Máy hàn sóng cho các bộ phận PCB lớn được sử dụng trong ô tô và thiết bị công nghiệp. Ba mẫu có chiều rộng 350 mm, 450 mm và 615 mm. Nó tích hợp Máy hàn sóng với Thông lượng, gia nhiệt trước lâu, sóng kép cực kỳ ổn định và các tùy chọn mô-đun (nitơ, gia nhiệt trước trên cùng, chiều rộng điện). Công suất hoạt động duy trì ở mức 8-10 kW. Bảo trì không cần công cụ giúp toàn bộ dây chuyền máy hàn sóng pcb hoạt động gần như không có thời gian ngừng hoạt động.
| Tính năng
Cụm phun đầy đủ trượt về phía trước trên đường ray. Hai vòi phun Kuroda của Nhật Bản, được điều khiển bằng động cơ bước, cung cấp âm lượng, góc, chiều rộng và mật độ từ thông có thể lập trình được. Tất cả các thông số được lưu và lặp lại. Chu trình làm sạch tự động và kết cấu bằng thép không gỉ 316 giữ cho buồng sạch không tì vết. Máy hàn sóng có thông lượng sẵn sàng cho bo mạch tiếp theo sau vài giây.
Ba vùng độc lập có tổng chiều dài 1800 mm. Đối lưu không khí nóng cộng với các ống hồng ngoại đưa đường hầm lên 250oC trong mười lăm phút. Bông cách nhiệt ở nhiệt độ cao duy trì ±2 oC trên toàn bộ bề mặt bảng. Mỗi vùng sử dụng thiết kế ngăn kéo cắm - máy sưởi thay thế mà không cần dụng cụ. Mô-đun làm nóng trước tùy chọn lắp đặt ngay lập tức cho các bảng cực dày.
Dây xích chính xác và ngón tay titan có móc đôi chịu tải nặng vận chuyển ván rộng tới 615 mm mà không bị rơi. Thiết bị nhập đồng bộ được cấp bằng sáng chế đảm bảo quá trình truyền tải suôn sẻ từ bộ nạp. Độ chính xác tốc độ Băng tải ±2 mm/phút. Ngón tay tự làm sạch trong quá trình hoạt động. Điều chỉnh độ rộng bằng tay hoặc bằng điện. Hệ thống này làm cho máy hàn sóng pcb trở nên hoàn hảo cho sản xuất hỗn hợp.
Nồi gang nguyên khối có lớp tráng men giữ được vật hàn không chì nặng 500-700 kg và không bao giờ biến dạng. Biến đổi chiều cao sóng kép dưới 0,5 mm. Kênh thu hồi xỉ tự động loại bỏ chất thải liên tục. Hệ thống nitơ tùy chọn làm giảm đáng kể quá trình oxy hóa. Các khớp trở nên tươi sáng và đầy đặn. Máy hàn sóng dành cho các bộ phận PCB lớn mang lại chất lượng cấp ô tô trong mỗi chu kỳ.
Quạt đối lưu phía trên công suất cao kích hoạt ngay sau đợt sóng. Tùy chọn làm mát cưỡng bức phía dưới xử lý các bảng nhiều lớp. PCB nhiệt độ giảm nhanh mà không bị sốc nhiệt. Bề mặt hàn đóng băng mịn và sáng bóng. Bảng thoát ra đủ mát để xử lý thủ công. Quá trình hàn sóng kết thúc mà không có khuyết tật và ứng suất thành phần bằng không.
Màn hình cảm ứng lớn hiển thị đường cong nhiệt độ theo thời gian thực. PC+PLC với điều khiển PID+SSR khóa các thông số một cách chính xác. Chế độ chờ làm giảm quá trình oxy hóa thiếc trong thời gian tạm dừng. Hoàn thành lịch sử cảnh báo và hộp số tay khẩn cấp. Chứng nhận CE/UL. Người vận hành thành thạo máy hàn sóng pcb trong một ca và tự tin vận hành nó trong nhiều năm.
| Danh sách thiết bị dòng DIP
| Người mẫu | Cua 350 | Cua 450 |
| Kích thước (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 33kw | 33kw |
| Sức mạnh hoạt động | 8kw | 8kw |
| Hệ thống điều khiển | PC+PLC | PC+PLC |
| Khu làm nóng sơ bộ | 3 | 3 |
| Chiều dài làm nóng trước | 1800mm | 1800mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | (Nhiệt độ phòng) -250°C |
| PCB Chiều rộng (mm) | 50-350mm | 50-450mm |
| Ngón tay | Ngón tay ép lò xo (Tiêu chuẩn); Tùy chọn: Ngón tay ép lò xo, Ngón tay miệng vịt | |
| Công suất nồi hàn | Không chì 500kg | |
| Trọng lượng máy (kg) | Khoảng 1600kg | Khoảng 1900kg |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| Danh sách thiết bị dòng DIP

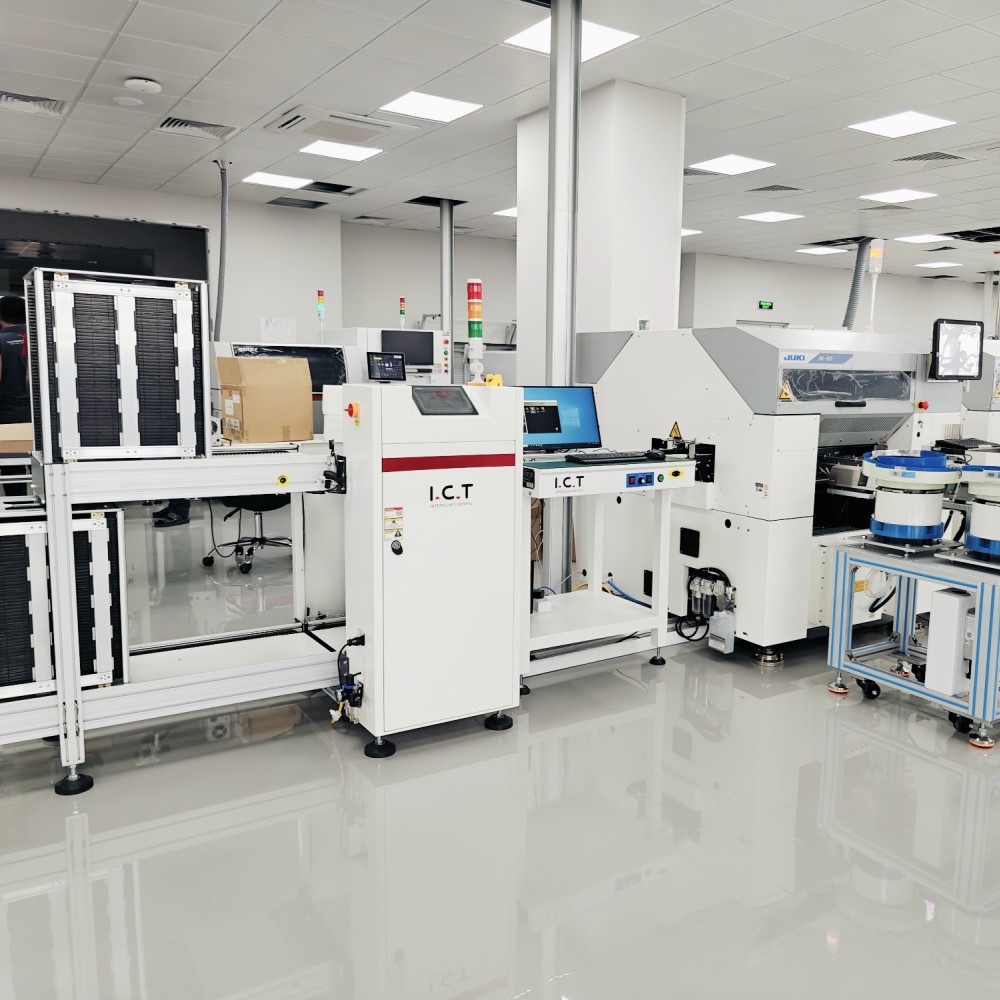

I.C.T cung cấp dây chuyền sản xuất DIP hoàn chỉnh và linh hoạt để lắp ráp xuyên lỗ hiệu quả cao. Hệ thống này bao gồm máy chèn tự động để đặt các bộ phận chính xác, bộ tải và bộ dỡ sóng để chuyển PCB trơn tru, máy hàn sóng đáng tin cậy và dây đai lắp ráp để kiểm tra và thử nghiệm lần cuối. Thiết kế mô-đun cho phép thay đổi bố cục dễ dàng và nâng cấp trong tương lai. Với hiệu suất ổn định, tỷ lệ thất bại thấp và sự hỗ trợ đầy đủ từ nhóm toàn cầu I.C.T, dòng DIP này giúp các nhà máy giảm chi phí lao động, cải thiện năng suất và đáp ứng các nhu cầu sản xuất khác nhau một cách nhanh chóng.
| Tên sản phẩm | Mục đích trong dòng DIP |
|---|---|
| Máy chèn tự động | Tự động đặt các bộ phận vào PCB với độ chính xác cao cho dây chuyền sản xuất DIP. |
Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn trên PCB trong quá trình cắm THT. | |
Áp dụng chất hàn có chọn lọc cho các khu vực cụ thể để lắp ráp THT chính xác | |
Kiểm tra các mối hàn và các khuyết tật về vị trí trên DIP đã lắp ráp PCB. | |
Máy nhập bo mạch và máy xuất bo mạch | |
| Thiết bị ngoại vi nhúng | Sản phẩm ngoại vi của dây chuyền sản xuất DIP |
| Video thành công của khách hàng
Vào năm 2023, I.C.T đã giao thành công dây chuyền hàn sóng hoàn chỉnh cho một nhà sản xuất thiết bị điện tử ô tô lớn ở Mexico. Gói thầu bao gồm máy hàn sóng Acrab-350, bộ tải sóng, bộ dỡ sóng, thiết bị chèn THT và hệ thống băng tải đầy đủ. Trong vòng hai tuần sau khi đến, các kỹ sư của chúng tôi đã đến để xử lý việc lắp đặt tại chỗ, kết nối điện, gỡ lỗi quy trình và đào tạo toàn diện cho người vận hành. Sau một tuần chạy thử chuyên sâu và tối ưu hóa thông số, toàn bộ dây chuyền đã đạt được hiệu suất ổn định 99,7% trong lần đầu chạy trên hai loại ô tô PCBA khác nhau. Khách hàng đã xác nhận hoàn toàn chấp nhận và tiếp tục tin tưởng vào nhóm dịch vụ địa phương của chúng tôi để được hỗ trợ liên tục.
| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp dịch vụ toàn diện chính hãng: thiết kế bố trí nhà máy, giao thiết bị, lắp đặt, đào tạo, tối ưu hóa quy trình, cung cấp phụ tùng thay thế và hỗ trợ kỹ thuật trọn đời. Hai mươi kỹ sư ở tám văn phòng ở nước ngoài cung cấp phản hồi 24 giờ. Khách hàng trên toàn thế giới báo cáo năng suất cao hơn, chi phí vận hành thấp hơn và hoàn toàn tin tưởng vào mối quan hệ đối tác của chúng tôi.
| Lời chứng thực của khách hàng
Khách hàng luôn khen ngợi khả năng chìa khóa trao tay hoàn chỉnh của I.C.T, hỗ trợ kỹ thuật toàn cầu ngay lập tức, hiệu suất thiết bị lâu dài đáng tin cậy, các chương trình đào tạo kỹ lưỡng và mối quan hệ hợp tác tiếp tục lâu dài sau khi giao hàng.
| Chứng nhận chất lượng
Mỗi máy hàn sóng I.C.T đều có chứng nhận CE, RoHS, ISO9001:2015 và nhiều bằng sáng chế. Mỗi thiết bị đều trải qua 72 giờ thử nghiệm đầy tải cộng với kiểm tra chất lượng chi tiết tại nhà máy Đông Quan của chúng tôi trước khi giao hàng.
| Giới thiệu về Công ty và Nhà máy I.C.T
Được thành lập vào năm 2012 tại Đông Quan, Trung Quốc, I.C.T đã phát triển thành đối tác giải pháp toàn nhà máy đáng tin cậy cho sản xuất SMT và DIP. Gần 90 nhân viên và 20 kỹ sư làm việc tại cơ sở hiện đại rộng 12.000 m2. Chúng tôi thiết kế và sản xuất các thiết bị cốt lõi nội bộ, có hơn 25 năm kinh nghiệm trong ngành kết hợp, phục vụ hơn 1.600 khách hàng tại 72 quốc gia thông qua tám trung tâm dịch vụ và bán hàng ở nước ngoài. Từ trạm hàn sóng đơn đến dây chuyền chìa khóa trao tay hoàn chỉnh, chúng tôi luôn đồng hành cùng khách hàng từ ngày đầu tiên cho đến sản phẩm cuối cùng.
