Tiếng Việt  |
HM520
Samsung
| Số: | |
|---|---|
| Giải pháp lắp đặt thông minh SMT

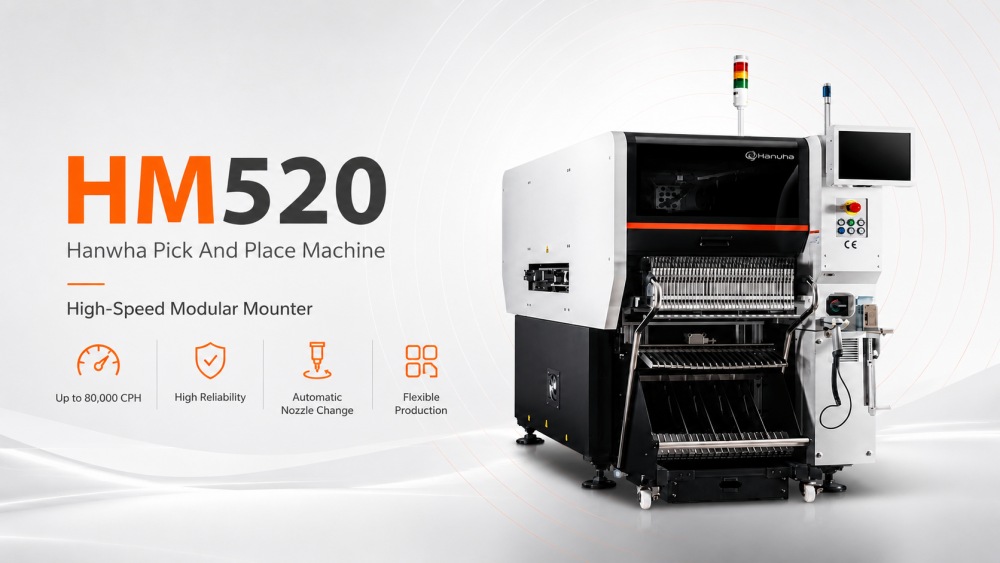

Máy gắp và đặt HM520 Hanwha được thiết kế dành cho các nhà sản xuất cần vị trí SMT nhanh, ổn định và linh hoạt. Nó có thể hỗ trợ lắp ráp PCB khối lượng lớn cho các sản phẩm như bo mạch chủ máy tính, SSD, mô-đun bộ nhớ, bảng điều khiển và thiết bị điện tử tiêu dùng. Là máy chọn và đặt tốc độ cao, nó kết hợp khả năng định vị mạnh mẽ với độ chính xác lắp đặt đáng tin cậy. Máy hỗ trợ các nhu cầu sản xuất khác nhau thông qua cấu hình HS và MF, giúp nhà máy có nhiều lựa chọn hơn về tốc độ, phạm vi linh kiện và cân bằng dây chuyền. Khi được sử dụng với các hệ thống xử lý I.C.T SMT dây chuyền, in, kiểm tra, hàn nóng chảy lại và xử lý PCB, nó sẽ trở thành một giải pháp thiết thực để xây dựng một dây chuyền sản xuất SMT hoàn chỉnh và hiệu quả.
| Giới thiệu mẫu
Model tốc độ cao: SM471Plus
SM471Plus là máy gắp và đặt tốc độ cao SMT với một giàn và 10 trục xoay trên mỗi đầu. Nó đạt tốc độ tối ưu lên tới 78.000 CPH, phù hợp với các chip nhỏ như 0402. Với tầm nhìn bay, nó mang lại độ chính xác tốt cho sản xuất khối lượng lớn trong các ngành như điện tử tiêu dùng và thiết bị di động.
Model tốc độ trung bình linh hoạt: SM481Plus
SM481Plus cung cấp vị trí linh hoạt với một giàn trục và 6 trục xoay trên mỗi đầu. Nó đạt 40.000 CPH và xử lý các thành phần lớn hơn lên tới BGA/QFP với độ chính xác cao hơn. Mô hình này phù hợp với các ứng dụng đa dạng trong sản xuất ô tô và thiết bị, nơi phổ biến các kích cỡ bộ phận khác nhau.
Model đa chức năng: SM482Plus
SM482Plus là một máy gắp và đặt SMT linh hoạt với một giàn và 6 trục xoay. Nó cung cấp 30.000 CPH và vượt trội ở các thành phần có hình dạng kỳ lạ. Lý tưởng cho các ngành cần sản xuất linh hoạt, như chiếu sáng và điện tử công nghiệp, nó hỗ trợ PCB lớn hơn lên tới 1.200 mm.
Model linh hoạt nâng cao: DECAN L2
DECAN L2 có hai giàn với 6 trục xoay trên mỗi đầu để bố trí đa chức năng. Nó có thể đạt tới 56.000 CPH và xử lý các bộ phận có chiều rộng lên tới 55mm. Mô hình này phù hợp với LED và sản xuất bo mạch lớn trong ngành chiếu sáng và màn hình, với các tùy chọn về hiệu quả làn kép.
| Đặc điểm kỹ thuật
| Thông số kỹ thuật Mục | HM520 HS | HM520 MF |
|---|---|---|
| Người mẫu | HM520 HS | HM520 MF |
| Loại máy | Máy đếm mô-đun tốc độ cao | Máy đếm mô-đun đa chức năng |
| Cấu hình | Giàn 20 cọc × 2 | Giàn 6 trục × 2 |
| Tốc độ vị trí | 80.000 CPH | 60.000 CPH |
| Độ chính xác của vị trí | ±25 μm @ Cpk ≥ 1,0, Chip | ±40 μm @ Cpk ≥ 1,0, Chip / ±30 μm @ Cpk ≥ 1,0, IC |
| Phạm vi thành phần | 0201 ~ □6 mm | 0402 ~ □55mm |
| Kích thước máy | Dài 890 × Sâu 2.370 × Cao 1.930 mm | Dài 890 × Sâu 2.370 × Cao 1.930 mm |
| Ưu điểm chính | Vị trí thành phần chip tốc độ cao | Vị trí thành phần hỗn hợp linh hoạt |
| Ứng dụng được đề xuất | Sản xuất hàng loạt linh kiện chip nhỏ | Sản xuất với các loại thành phần rộng hơn và các bộ phận lớn hơn |
| Tham số | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Tốc độ vị trí (Tối ưu) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Số lượng trục chính | 10 cọc/đầu (1 giàn) | 6 cọc/đầu (1 giàn) | 6 cọc/đầu (1 giàn) | 6 cọc/đầu (2 giàn) |
| Độ chính xác của vị trí (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Độ chính xác của vị trí (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Phạm vi thành phần | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, tùy chọn lên tới □55mm) |
| Kích thước tối đa PCB (Tiêu chuẩn) | 510x460mm | 460x400mm | 740x460mm | 510x460mm |
| Kích thước tối đa PCB (Tùy chọn) | 610x460mm | 1.500 x 460mm | 1.200 x 510mm | Lên tới 1.200 x 460mm |
| Công suất nạp (8mm) | 120ea | 120ea | 120ea | 120ea |
| Hệ thống tầm nhìn | Tầm nhìn bay | Tầm nhìn sân khấu | Tầm nhìn sân khấu | Tầm nhìn bay |
| Thêm SMT sản phẩm liên quan
I.C.T cung cấp các dây chuyền SMT chất lượng cao hoàn chỉnh ngoài máy chọn và đặt SMT . của chúng tôi Các giải pháp sản xuất PCBA đầy đủ bao gồm máy xúc chân không để xử lý bo mạch , , máy in kem hàn tự động cho ứng dụng chính xác, lò phản xạ đa vùng để hàn mạnh và hệ thống AOI tiên tiến để phát hiện khuyết tật. Những máy này hoạt động liền mạch với nhau theo dây chuyền chặt chẽ, hiệu quả. Thiết lập này mang lại năng suất cao, chi phí thấp và hiệu suất đáng tin cậy cho các ngành đòi hỏi khắt khe như ô tô, y tế, chiếu sáng và điện tử tiêu dùng. Các bảng đã sẵn sàng để sử dụng trong thế giới thực. Chúng tôi cung cấp kế hoạch và hỗ trợ đầy đủ để xây dựng hệ thống sản xuất SMT lý tưởng của bạn.
Máy gắp và đặt HM520 Hanwha hoạt động tốt nhất khi là một phần của dây chuyền sản xuất SMT hoàn chỉnh. I.C.T có thể cung cấp các máy liên quan như máy xúc và dỡ tải SMT, máy in stencil tự động, máy SPI, băng tải PCB, máy kiểm tra AOI, lò nướng lại dòng Lyra, bộ định tuyến PCB và máy làm sạch PCBA. Những máy này bao gồm quy trình chính từ tải PCB, in dán hàn, kiểm tra dán, đặt linh kiện, hàn nóng chảy lại, kiểm tra quang học, tháo dỡ và làm sạch. Đối với khách hàng đang xây dựng một nhà máy mới, việc kết hợp toàn bộ dòng này là rất quan trọng. Một người điều khiển dây chuyền sản xuất SMT giỏi cần có những cỗ máy thượng nguồn và hạ nguồn phù hợp chứ không chỉ một cỗ máy định vị mạnh mẽ đứng một mình như một người hùng đơn độc.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| Dây chuyền sản xuất chìa khóa trao tay SMT | Dây chuyền cao cấp có thể theo dõi hoàn toàn tự động của Thổ Nhĩ Kỳ SMT. |
| Trình nạp tạp chí SMT | Tự động tải PCB trần vào dòng. |
| Tự động PCB miếng kim thuộc mỏng Máy in | In chính xác chất hàn dán trên miếng đệm PCB. |
| SMT máy gắn chip tự động | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ SMD | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| PCB thiết bị kiểm tra | SMT các thiết bị kiểm tra như AOI, SPI, tia X và máy kiểm tra stencil. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất như máy khắc laser PCBA |
| Video thành công của khách hàng
I.C.T đã cung cấp hỗ trợ kỹ thuật cho một Khách hàng ở Uzbekistan, người đã xây dựng một nhà máy sản xuất thiết bị điện tử lớn cho bo mạch chủ máy tính, SSD, sản phẩm bộ nhớ và các cụm thiết bị điện tử có liên quan. Từ giai đoạn đầu của dự án đến cài đặt, gỡ lỗi và thử nghiệm sản xuất, nhóm I.C.T đã hợp tác chặt chẽ với Khách hàng để giúp cả dây chuyền sản xuất SMT và DIP hoạt động trơn tru. Dòng SMT bao gồm một máy in stencil I.C.T-5151, bốn máy định vị SMT, lò phản xạ dòng Lyra, hệ thống xử lý SPI, AOI và PCB. Dây chuyền DIP bao gồm dây chèn thủ công, máy chèn dạng lẻ JUKI, máy hàn sóng I.C.T-Acrab350 và hệ thống băng tải. Sau khi dùng thử, Khách hàng phản hồi tích cực về dịch vụ, tốc độ phản hồi và chất lượng sản phẩm.
| Hỗ trợ dịch vụ và đào tạo
I.C.T hỗ trợ khách hàng trước, trong và sau khi giao hàng SMT. Trước khi dự án bắt đầu, nhóm của chúng tôi giúp kiểm tra loại sản phẩm, kích thước PCB, năng lực sản xuất, cách bố trí nhà máy và các yêu cầu về quy trình. Sau khi thiết bị đến nơi, các kỹ sư I.C.T có thể cung cấp dịch vụ lắp đặt, điều chỉnh máy, thiết lập phần mềm, thử nghiệm sản xuất và đào tạo người vận hành. Đối với dự án Máy Chọn Và Đặt Máy Hanwha HM520, việc đào tạo có thể bao gồm tải khay nạp, kiểm tra vòi phun, thiết lập chương trình, chuyển đổi sản xuất, bảo trì hàng ngày và xử lý sự cố cơ bản. Chúng tôi cũng giúp khách hàng hiểu cách máy định vị hoạt động với máy in, máy xử lý SPI, lò chỉnh lại dòng, AOI và máy xử lý PCB. Điều này làm cho toàn bộ dây chuyền dễ vận hành và dễ quản lý hơn.
| Phản hồi của khách hàng
Nhiều Khách hàng lựa chọn I.C.T không chỉ vì thiết bị mà còn vì sự hỗ trợ đầy đủ đằng sau thiết bị. Trong các dự án ở nước ngoài, Khách hàng thường khen ngợi các kỹ sư của chúng tôi vì khả năng giao tiếp rõ ràng, đào tạo kiên nhẫn và giải quyết vấn đề thực tế. Họ cũng đưa ra phản hồi tích cực về hiệu suất ổn định của máy, quá trình kiểm tra cẩn thận tại nhà máy và đóng gói chắc chắn để vận chuyển đường dài. Đối với các dự án dây chuyền SMT đầy đủ, việc phản hồi nhanh đặc biệt quan trọng vì một vấn đề nhỏ có thể ảnh hưởng đến toàn bộ tiến độ sản xuất. I.C.T giữ liên lạc chặt chẽ với Khách hàng trong quá trình cài đặt, thử nghiệm và sản xuất ban đầu. Điều này giúp Khách hàng tự tin hơn khi thành lập nhà máy SMT mới hoặc nâng cấp dây chuyền sản xuất hiện có.
| Chứng nhận và tiêu chuẩn
I.C.T rất chú trọng đến chất lượng, an toàn và kiểm soát sản xuất của thiết bị. Máy móc và giải pháp toàn diện của chúng tôi có thể hỗ trợ các yêu cầu chứng nhận phổ biến như CE, RoHS, ISO9001 và các tài liệu bằng sáng chế liên quan. Những chứng chỉ này giúp Khách hàng đánh giá độ an toàn của sản phẩm, khả năng kiểm soát sản xuất và độ tin cậy lâu dài. Đối với thiết bị SMT, chất lượng không chỉ nằm ở thân máy. Nó cũng bao gồm thiết kế điện, độ ổn định của phần mềm, cấu trúc cơ khí, hồ sơ thử nghiệm, bảo vệ bao bì và dịch vụ hậu mãi. Trước khi giao hàng, I.C.T kiểm tra hoạt động của máy và chuẩn bị đóng gói phù hợp để giao hàng ra nước ngoài. Điều này giúp giảm rủi ro vận chuyển và mang đến cho Khách hàng một khởi đầu đáng tin cậy hơn khi thiết bị đến nhà máy của họ.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp toàn diện cho nhà máy SMT với kinh nghiệm dày dặn về thiết bị xử lý SMT, DIP, lớp phủ, phân phối, hàn, kiểm tra và PCB. Chúng tôi có đội ngũ R&D, sản xuất, kỹ thuật và dịch vụ của riêng mình và công ty chúng tôi đã phát triển nhanh chóng trong những năm qua. Cho đến nay, I.C.T đã phục vụ hơn 1.700 Khách hàng tại hơn 80 quốc gia, giúp nhiều nhà máy xây dựng dây chuyền sản xuất từ con số 0 đến sản xuất hàng loạt. Nhà máy của chúng tôi tuân theo quy trình kiểm tra và quản lý chất lượng nghiêm ngặt trước khi giao hàng. Đối với những khách hàng chọn Máy đếm chip Hanwha HM520 PCB hoặc dây chuyền SMT hoàn chỉnh, I.C.T có thể cung cấp lựa chọn máy, thiết kế dây chuyền, lắp đặt, đào tạo và hỗ trợ kỹ thuật dài hạn.
