I.C.T-V5000H
I.C.T
| Số: | |
|---|---|

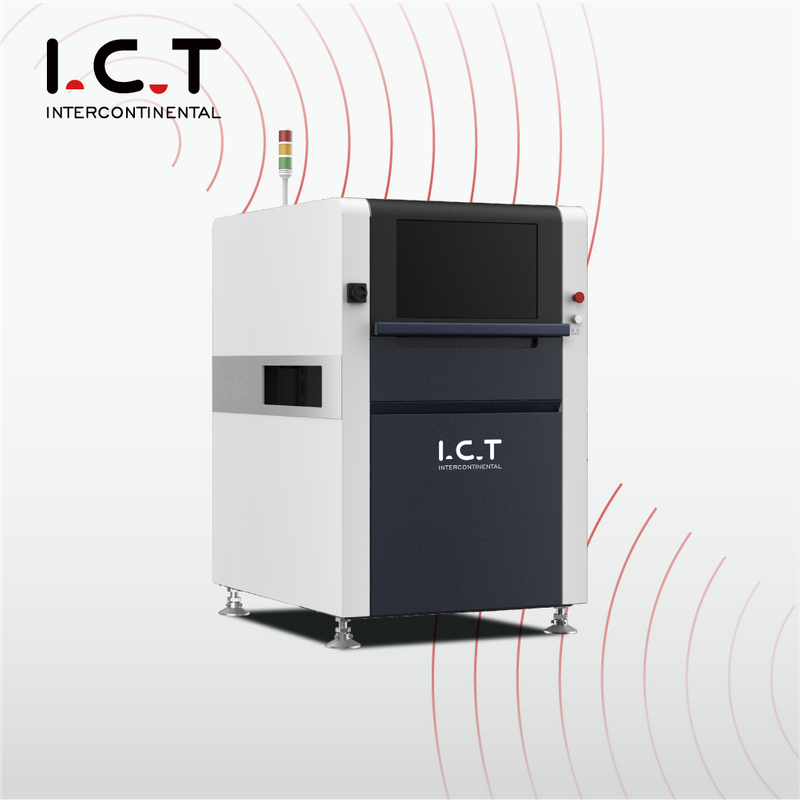

Máy trực tuyến tốc độ cao PCBA AOI Hệ thống kiểm tra
1. Chức năng thu thập và lưu trữ tự động LOG, chức năng cảnh báo/cảnh báo NG, Lập trình và gỡ lỗi từ xa.
2. Khả năng kiểm tra: không đủ, ngắn, lỗ trượt, chốt hàn, ô nhiễm, sai lệch, thiếu bộ phận, lệch, biển quảng cáo, gắn bên hông, lật ngược, sai bộ phận, hư hỏng, nổi, phân cực, hàn giả, hàn rỗng, keo quá mức vân vân.
3. Perfect SPC thu thập thông tin NG ngoại tuyến và tự động tạo tất cả các loại bảng sản xuất.
4. Chức năng trung tâm điều khiển hoàn thiện, giao diện phần mềm rõ ràng.
5. Độ ổn định tốt (GR&R <10% @6 Sigma,CPK> 1,33 (Độ chính xác của độ lệch thử nghiệm nhỏ hơn ± 0,25mm.
6. Camera di chuyển, băng tải cố định trong quá trình thử nghiệm.7.PCB bù cong vênh: hiệu chỉnh bù dấu tổng, bù khung vị trí thành phần.
| Người mẫu | I.C.T-V5000H |
| FOV | 15u(36*30mm)/10u(24*20mm) |
| Máy ảnh | Máy ảnh công nghiệp kỹ thuật số thông minh 5M pixel |
| Ống kính | Thấu kính viễn tâm |
| Ánh sáng | Vòng 4 màu LED đèn,RGB+W |
| Kiểm tra hàng | Kiểm tra thành phần, kiểm tra hàn |
| Thành phần nhỏ | 01005chip, IC 0,3 bước và hình dạng đặc biệt |
| Hệ điêu hanh | Windows 7 |
| Kích thước PCB | 50*50~510*600mm |
| PCB Độ dày | 0,3 ~ 6,0mm |
| PCB Warpage | ±3.0mm |
| PCB Trọng lượng | Tối đa: 3Kg |
| PCB Chiều cao | Trên: 25mm, Dưới: 45mm có thể điều chỉnh |
| Trình điều khiển X/Y | Trình điều khiển AC servo, độ chính xác lặp lại 0,01mm |
| Nền tảng | đá granit |
| Quyền lực | AC220 50/60Hz,5A |
| Khí nén | 0,4 ~ 0,6Mpa |
| Cân nặng | 750Kg |
| Kích thước | 940*1360*1500mm (không bao gồm ánh sáng) |
máy aoi, kiểm tra aoi, kiểm tra quang học, hệ thống aoi, máy smt aoi, máy kiểm tra aoi
