Các khu vực ứng dụng chính:
Ánh sáng chung: LED Ứng dụng với phân phối Batwing làm giảm ánh sáng chói; ống kính thông minh có thể hỗ trợ kiểm soát IoT.
Ánh sáng ô tô: Ống kính cấp ô tô chịu được nhiệt độ khắc nghiệt (-40 ° C đến 125 ° C) và hỗ trợ các hệ thống chùm lái thích ứng (ADB).
Hiển thị đèn nền: Ống kính hướng dẫn ánh sáng siêu mỏng (<1,5mm) tăng cường hiệu ứng HDR trong TV và máy tính bảng mini LED.
Ánh sáng y tế và nông nghiệp: Ống kính màu xanh 450nm được sử dụng trong nội soi; Ống kính màu đỏ 660nm Cải thiện PPFD thực vật lên 300μmol/m2/s.
Kiểm tra công nghiệp: Ống kính đồng trục (song song ± 1 °) Tăng cường tầm nhìn máy để kiểm soát chất lượng tự động.

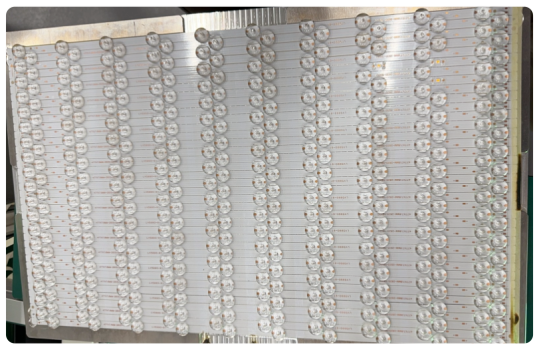

Các ống kính này thường yêu cầu các quy trình sản xuất chính xác PCBA để đáp ứng các tiêu chuẩn nghiêm ngặt về độ chính xác, độ bền và tính đồng nhất ánh sáng.
Liên hệ với chúng tôi để biết LED ống kính PCBA Giải pháp >>>
I.C.T đã cung cấp thành công LED Lens SMT Dòng sản xuất cho nhiều khách hàng toàn cầu, thể hiện khả năng phân phối toàn cầu và sự xuất sắc về kỹ thuật.
Vào tháng 6 năm 2024, I.C.T đã giao thành công và vận hành một dây chuyền sản xuất hoàn chỉnh SMT cho LED LENS LENS ở Tajikistan, hỗ trợ sản xuất các sản phẩm ánh sáng DOB LED. Nhóm kỹ thuật của chúng tôi đã xử lý cài đặt đầy đủ, hiệu chuẩn tại chỗ và đào tạo thực hành cho các nhà khai thác và nhân viên kỹ thuật của khách hàng, đảm bảo sản xuất hàng loạt ngay lập tức và hiệu suất đáng tin cậy.
Vào tháng 11 năm 2023, một ống kính đầy đủ LED SMT đã được triển khai tại một trang web khách hàng ở Ba Lan, phục vụ thị trường ánh sáng LED châu Âu. Dòng này được sử dụng để sản xuất đèn bảng DOB LED với các yêu cầu liên kết quang học nghiêm ngặt. Một lần nữa, các kỹ sư của I.C.T đã cung cấp hỗ trợ từ đầu đến cuối từ thiết lập thiết bị để đào tạo sản xuất toàn diện, hãy thúc đẩy vai trò của chúng tôi như một đối tác kỹ thuật đáng tin cậy.
Nhận dây chuyền sản xuất ống kính tùy chỉnh LED của bạn >>
Việc sản xuất thực tế của LED Các sản phẩm ánh sáng bảng điều khiển làm ví dụ: Kích thước tối đa của sản phẩm là 510mm * 330mm; Theo thông tin sản phẩm và các yêu cầu quy trình thực tế, khách hàng định cấu hình dòng chương trình sau, có tính đến những khó khăn trong quy trình sản xuất và hiệu quả.

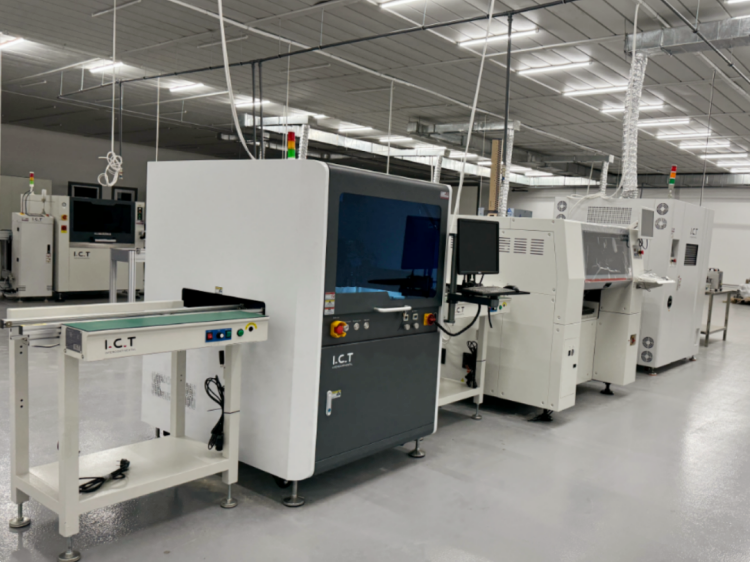

Dòng chảy quá trình gắn ống kính: PCBA Chất kết dính UV → Lens Gắn ống kính → Chất dính UV
PCB Transfer ---------- ---------- Nhập qua PCB Băng tải
Phân phối keo UV ------ ------ I.C.T Bộ phân phối độ chính xác cao
PCB Transfer ---------- ---------- Bộ đệm Post-Dispensing
Vị trí ống kính -------- ---- ----- Muông chip đa chức năng với các bộ cấp liệu và vòi phun tùy chỉnh
PCB Chuyển ---------- ---------- giữa các giai đoạn quy trình
Curing UV ------------ ---- ------- I.C.T UV Curing Lò nướng có năng lượng cao để hóa rắn nhanh
Làm mát Băng tải ------- ------- Chuyển giao cuối cùng để làm mát trước khi lưu trữ hoặc quy trình hạ nguồn
1 kỹ sư
1 toán tử
1 Thanh tra Chất lượng (QC)
Điều chỉnh theo nhu cầu sản xuất.
| LED Cấu hình dây chuyền sản xuất ống kính | |
| LED Dung lượng ống kính | Sản lượng ước tính 600 chiếc/giờ (đèn bảng điều khiển) |
| Quyền lực | Dòng chạy nguồn 11kW/h |
| Sản phẩm áp dụng | Các sản phẩm trung bình và cao cấp có thể được thỏa mãn, tối đa PCB chiều rộng: 350mm |
| Kích thước dòng | SMT Kích thước W5M của Hội thảo L20M*, tổng diện tích khoảng 100 mét vuông. |
VIDEO: Tổng quan về dòng phân phối và lắp ống kính
Thị trường ống kính LED tiếp tục mở rộng, điều khiển bởi:
Tích hợp Mini & Micro LED: Các ống kính cho màn hình gần mắt AR/VR, máy tính bảng và TV.
Công nghệ ống kính thông minh: Ống kính có thể điều chỉnh bằng điện để chiếu sáng thích ứng.
Thiết kế quang học nâng cao: Phản xạ nội bộ đầy đủ (TIR), quang học lai kết hợp khúc xạ và phản xạ.
Những thách thức vẫn còn, chẳng hạn như:
Sự phụ thuộc vào các vật liệu cao cấp nhập khẩu (ví dụ: silicon cấp ô tô).
Các vấn đề về năng suất sản xuất hàng loạt cho ống kính quy mô vi mô.
Xu hướng trong tương lai:
Thiết kế thông minh: Mô phỏng quang học AI-hỗ trợ để rút ngắn các chu kỳ R & D.
Tính bền vững: PMMA dựa trên sinh học và vật liệu không có thủy ngân.
Tích hợp: Kết hợp ống kính với cảm biến và quản lý nhiệt.
Sản xuất các cụm ống kính có độ chính xác cao LED đòi hỏi phải vượt qua một số thách thức kỹ thuật trong suốt quá trình SMT. I.C.T giải quyết những thách thức này với công nghệ tiên tiến và nhiều năm chuyên môn trong ngành để đảm bảo chất lượng nhất quán và năng suất cao.
Trong quá trình SMT, vị trí chính xác là rất quan trọng, cả hai chip LED và ống kính quang học phải được gắn với độ chính xác ở cấp độ micron trên các miếng đệm được chỉ định PCB. Để đạt được điều này, I.C.T sử dụng các cuộc hôn nhân chip đa chức năng có độ chính xác cao từ Hàn Quốc, được trang bị vòi phun tùy chỉnh và các bộ cấp nguồn chuyên dụng được thiết kế dành riêng cho LED Xử lý ống kính. Điều này đảm bảo độ chính xác của vị trí lặp lại trên tất cả các đơn vị, đặc biệt quan trọng đối với các sản phẩm như DOB LED Đèn bảng.
Trước khi đặt ống kính, chất kết dính UV phải được phân phối với số lượng chính xác vào PCBA tại các vị trí được xác định trước. Hành vi dòng chảy của keo và độ nhớt phải đáp ứng dung sai chặt chẽ cho độ bám dính và hiệu suất quang học thích hợp. Để đảm bảo điều này, keo UV được làm nóng trước dựa trên các đặc điểm TDS (Bảng dữ liệu kỹ thuật) của nó để tối ưu hóa tính lưu động.
I.C.T triển khai các máy phân phối tốc độ cao, có độ chính xác cao tự phát triển. Các máy này sử dụng tín hiệu xung để điều khiển các van phản lực khí nén, cho phép phân phối keo đồng nhất, phân phối keo phù hợp ngay cả trên các bảng được đóng gói dày đặc hoặc phức tạp.
Sau khi đặt ống kính, bảo dưỡng UV là điều cần thiết để củng cố chất kết dính và khóa ống kính tại chỗ. I.C.T đã phát triển hệ thống đèn UV năng lượng cao của riêng mình, cung cấp cường độ vượt trội và hiệu quả bảo dưỡng. Hệ thống này đặc biệt hiệu quả để chữa các chất kết dính đầy thách thức như UV40, đảm bảo liên kết mạnh mẽ, ổn định mà không ảnh hưởng đến thời gian chu kỳ hoặc chất lượng sản phẩm.
Khi nhu cầu toàn cầu về chiếu sáng LED trên toàn cầu, nhu cầu về các đường dây sản xuất hiệu quả cao, thông minh và tự động SMT trở nên cấp bách hơn. I.C.T LED Lens SMT Giải pháp sản xuất được thiết kế để hỗ trợ xu hướng này, đảm bảo độ chính xác và độ tin cậy cao cho mọi kịch bản ứng dụng từ nhà thông minh đến các hệ thống ô tô.
