Giải pháp hoàn toàn tự động SMT cho LED Ứng dụng chiếu sáng

LED Ánh sáng PCBA Ứng dụng: Hiệu quả và độ chính xác của việc lái

Sự thay đổi toàn cầu đối với hiệu quả năng lượng và hệ thống chiếu sáng thông minh đã đẩy thị trường chiếu sáng LED lên hàng đầu trong sản xuất điện tử. Trọng tâm của phép biến đổi này là ánh sáng LED PCBA (lắp ráp bảng mạch in), đảm bảo độ tin cậy, độ bền và hiệu suất tối ưu.

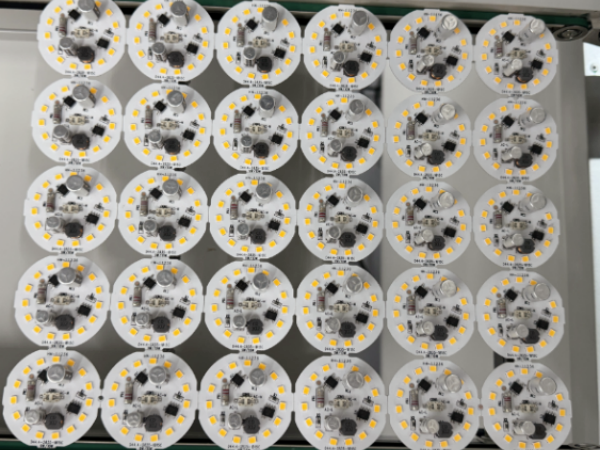

LED bóng đèn PCBA

LED Đèn PCBA

LED PCBA rất cần thiết trong một loạt các sản phẩm chiếu sáng, bao gồm:

• Dob LED PCBA (Trình điều khiển trên bo mạch) : Tích hợp công suất được sắp xếp hợp lý cho các thiết kế nhỏ gọn và hiệu quả.

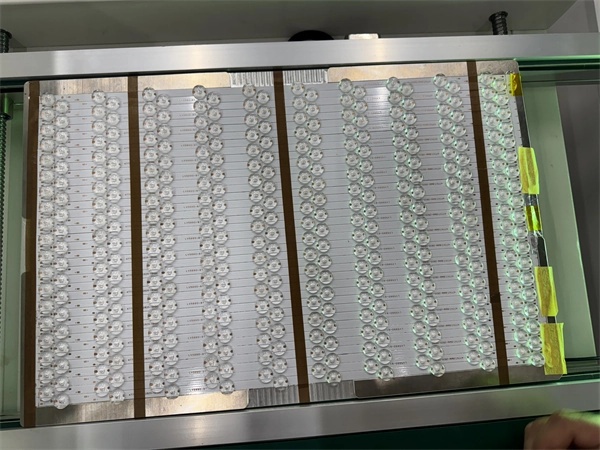

• LED Lens PCBA: Cung cấp điều khiển quang học chính xác cho đèn đường và ánh sáng kiến ​​trúc.

• Ánh sáng bảng điều khiển PCBA: Được thiết kế để chiếu sáng đồng đều trong không gian thương mại và dân cư.

• D Light và bóng đèn PCBA: Được sử dụng trong trần hiệu quả cao và ánh sáng đa năng.

• Streetlight PCBA: Được thiết kế để đáp ứng các yêu cầu độ tin cậy ngoài trời nghiêm ngặt.

Cho dù đó là cho đèn đường, bóng đèn, đèn chiếu sáng hoặc bảng điều khiển, chất lượng và độ chính xác của LED PCBA s ảnh hưởng trực tiếp đến tuổi thọ sản phẩm và hiệu quả năng lượng. Đối với các nhà sản xuất, việc đảm bảo sản xuất khối lượng lớn, chính xác cao PCBA là rất quan trọng để cạnh tranh vẫn còn trong ngành công nghiệp chiếu sáng LED.

I.C.T Các giải pháp nhà máy thông minh cho toàn bộ LED Sản xuất ánh sáng

Lấy sản phẩm thực tế của các sản phẩm LED làm ví dụ: kích thước tối đa của sản phẩm là 510mm * 330mm; Theo thông tin sản phẩm đã được và quy trình thực tế cần, để khách hàng định cấu hình dòng chương trình sau, có tính đến những khó khăn trong quy trình sản xuất và hiệu quả.

Để đáp ứng các nhu cầu đa dạng của LED Ánh sáng PCBA sản xuất , I.C.T cung cấp một giải pháp SMT hoàn toàn tự động với các tùy chọn cấu hình tốc độ cao, độ chính xác cao và rất linh hoạt.

✔ SMT Dòng chảy quá trình:

• Hàn dán in in → kiểm tra in

Lưu lượng quy trình gắn ống kính:

• Chất phân phối keo UV trên PCBA → Gắn ống kính → Chất dán keo UV

Dòng chảy quá trình phủ:

• Ứng dụng Lớp phủ phù hợp trên PCBA → Kiểm tra UV → Chữa UV

✔ LED Lưu lượng quá trình lắp ráp bóng đèn:

• LED Lắp ráp bóng đèn → Kiểm tra lão hóa → Bao bì cuối cùng

SMT Cấu hình dòng

• Bảng {[T18 ]}

• Hàn dán máy in

• PCB { [T14]}

• SPI (Kiểm tra dán hàn )

• Từ chối {[[t14 ] }

• Pick & Place Machine

• {[ [t14]}

• Reflow lò nướng

• Làm mát {[ [t14]}

• AOI ( tra quang học tự động) Kiểm

• Ng /OK ELLOADER

Dựa trên các điều kiện cải tạo và bố trí nhà máy của khách hàng, chúng tôi đã tối ưu hóa sự sắp xếp dây chuyền sản xuất để giảm thiểu sửa đổi các đường dây điện chính, đường ống cung cấp không khí và ống thông gió. Mặc dù đảm bảo bố cục tổng thể làm hài lòng về mặt thẩm mỹ, chúng tôi cũng đã xem xét khả năng hiển thị cho lối đi của khách truy cập, cho phép khách hàng quan sát rõ ràng môi trường sản xuất. Kết quả là, dòng SMT, đường gắn ống kính, đường phủ và đường lắp ráp bóng đèn LED đã được điều chỉnh cẩn thận và định vị lại tương ứng.

Phân bổ nhân sự

Dựa trên cấu hình dây chuyền sản xuất và yêu cầu sản phẩm, phân bổ nhân sự cho toàn bộ dòng như sau:

• Kỹ sư : 2

• Người vận hành : 8 trận10 (SMT & Lớp phủ & Lắp ráp)

• Kiểm soát chất lượng (QC) Nhân viên : 5 (SMT & Lớp phủ & Lắp ráp)

Số lượng nhân sự thực tế có thể được điều chỉnh linh hoạt theo các loại sản phẩm cụ thể và nhu cầu sản xuất.

Dữ liệu giải pháp

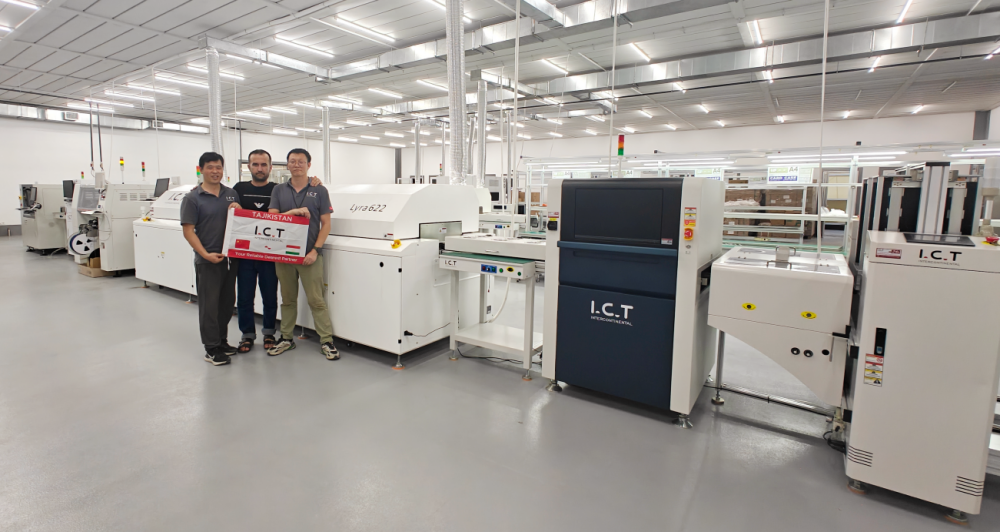

LED Dòng sản xuất ánh sáng - Cảnh quay nhà máy thật

Xem cách I.C.T 's tự động SMT dòng cung cấp năng lượng cho tương lai của LED Sản xuất:

Vượt qua các thách thức kỹ thuật trong LED PCBA Sản xuất

LED Các sản phẩm thường đi kèm với nhu cầu cao về độ chính xác, độ tin cậy và khả năng tương thích thành phần đa dạng. I.C.T Giải pháp nhà máy thông minh trực tiếp giải quyết các thách thức sản xuất lớn nhất của ngành:

1. Gắn chính xác

Vị trí chính xác cao (± 30μm) bằng cách sử dụng các máy chọn và tại chỗ của Nhật Bản và Hàn Quốc đảm bảo LED Hạt và ống kính được cài đặt chính xác trên PCB s.

2. Sự đa dạng thành phần

Để xử lý các kích thước và hình dạng thành phần khác nhau, các dung dịch máy hai máy (JUKI + HANWHA) cho phép cả hai thành phần tốt và cồng kềnh được xử lý hiệu quả.

3. Chất lượng in dán hàn

Máy in chính xác và điều hòa dán (trộn và trộn ly tâm) đảm bảo in stprint tối ưu và các khuyết tật tối thiểu.

4. Độ tin cậy hàn lại

Lyra622 Reflow lò cung cấp hồ sơ nhiệt đồng đều và truyền nhiệt nhẹ nhàng để bảo vệ các thành phần nhạy cảm.

5. Quản lý tản nhiệt

Tăng dần trong lò phản xạ và phân phối không khí nóng vòng nhỏ giảm thiểu sốc nhiệt trong quá trình hàn.

6. Hiệu quả sản xuất

Dây chuyền sản xuất tùy chỉnh phù hợp với các phức tạp sản phẩm khác nhau, cân bằng chi phí và sản lượng.

7. Đảm bảo chất lượng

Được trang bị các máy SPI và AOI, dòng đảm bảo chất lượng sản phẩm nhất quán thông qua mỗi bước.

8. Môi trường được kiểm soát

Thiết lập phòng sạch sau các tiêu chuẩn ISO 14644 với kiểm soát nhiệt độ (24 ± 2 ° C) và độ ẩm (40%mật60%) đảm bảo điều kiện quá trình tối ưu.

Đối tác với I.C.T - đáng tin cậy LED PCBA nhà cung cấp giải pháp

Với nhiều thập kỷ chuyên môn về công nghệ SMT và LED Các giải pháp ứng dụng, I.C.T cam kết cung cấp các dịch vụ địa phương, đáng tin cậy cho khách hàng trên toàn thế giới. Cho dù bạn đang sản xuất bóng đèn hiệu suất cao LED, đèn bảng hoặc đèn đường thông minh, giải pháp hoàn toàn tự động của chúng tôi cung cấp độ chính xác, khả năng mở rộng và hỗ trợ bạn cần dẫn đầu thị trường chiếu sáng.

Liên hệ với chúng tôi ngay bây giờ để tùy chỉnh đường dây sản xuất LED PCBA của bạn >>
