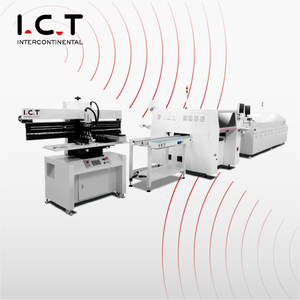

Toàn bộ bán tự động SMT PCBA dây chuyền sản xuất

| LED Nhà sản xuất dây chuyền sản xuất đèn

Là nhà sản xuất dây chuyền sản xuất đèn led, I.C.T cung cấp các giải pháp thiết thực và đáng tin cậy cho những khách hàng cần phương pháp tiếp cận cân bằng giữa chi phí đầu tư và hiệu quả sản xuất. Giải pháp này phù hợp với các công ty đang lên kế hoạch cho Dây chuyền sản xuất toàn bộ Bán tự động SMT PCBA hoặc Dây chuyền sản xuất toàn bộ PCBA trong đó tính linh hoạt và khả năng sử dụng lâu dài là rất quan trọng. Thay vì theo đuổi tự động hóa hoàn toàn ngay từ đầu, dây chuyền này tập trung vào thiết kế quy trình làm việc ổn định và vận hành có thể kiểm soát được. Việc in ấn, sắp xếp, hàn và kiểm tra được tổ chức thành một quy trình rõ ràng và hiệu quả, giúp quản lý sản xuất hàng ngày dễ dàng hơn trong khi vẫn giữ được chất lượng đầu ra ổn định.

|  Tính năng

SMT Cấu trúc dòng và quy trình làm việc tổng thể

Dây chuyền sản xuất được thiết kế như một hệ thống phối hợp chứ không phải là một tập hợp máy móc đơn giản. Mỗi bước quy trình được sắp xếp để giữ cho bảng di chuyển trơn tru và tránh phải chờ đợi hoặc xử lý lặp đi lặp lại không cần thiết. Bố cục hỗ trợ cả hoạt động tự động và được hỗ trợ, giúp nó phù hợp với môi trường Dòng bán tự động SMT. Cấu trúc này cho phép các nhà sản xuất kiểm soát nhịp độ sản xuất dễ dàng hơn và điều chỉnh dây chuyền phù hợp với các sản phẩm LED hoặc thiết kế PCBA khác nhau. Bằng cách duy trì quy trình làm việc đơn giản và hợp lý, dây chuyền giúp duy trì hoạt động ổn định hàng ngày và sản lượng có thể dự đoán được.

Phần in dán hàn

Quá trình in được xây dựng dựa trên tính nhất quán và dễ kiểm soát. Định vị khuôn tô chính xác và các thông số in ổn định giúp đảm bảo ứng dụng dán hàn đồng nhất trên các thiết kế PCB khác nhau. Người vận hành có thể nhanh chóng kiểm tra kết quả in và điều chỉnh trước khi lỗi ảnh hưởng đến các quy trình sau này. Cách tiếp cận này đặc biệt hữu ích trong các dây chuyền sản xuất bán tự động, nơi độ tin cậy và khả năng lặp lại quan trọng hơn tốc độ cực cao. Giai đoạn in ổn định cung cấp nền tảng vững chắc cho toàn bộ quy trình sản xuất SMT và PCBA.

Quy trình bố trí thành phần

Phần vị trí được cấu hình để tập trung vào độ chính xác đáng tin cậy và xử lý vật liệu trơn tru. Hệ thống thị giác xác minh vị trí và hướng của các bộ phận, giúp đảm bảo rằng các bộ phận được đặt chính xác ngay cả trên các bảng có bố cục dày đặc hoặc hỗn hợp. Việc bố trí bộ cấp liệu được tổ chức để dễ dàng tải và chuyển đổi nguyên liệu, hỗ trợ lập kế hoạch sản xuất linh hoạt. Thiết lập này cho phép nhà sản xuất chuyển đổi giữa các mẫu sản phẩm khác nhau mà không gây ra sự gián đoạn lớn, trong khi vẫn duy trì chất lượng lắp ráp nhất quán trong suốt quá trình sản xuất hàng ngày.

Kiểm soát hàn Reflow

Quá trình hàn nóng chảy lại được thiết kế xoay quanh việc kiểm soát nhiệt độ ổn định và phân phối nhiệt đồng đều. Hệ thống sưởi đa vùng cho phép thay đổi nhiệt độ dần dần, giúp bảo vệ các bộ phận nhạy cảm và đảm bảo các mối hàn đáng tin cậy. Cấu hình tốc độ và nhiệt độ Băng tải được khớp với nhịp sản xuất tổng thể, giảm sự khác biệt giữa các lô. Quy trình xử lý nhiệt được kiểm soát này là yếu tố chính giúp giảm tỷ lệ sai sót và hỗ trợ tính nhất quán trong sản xuất lâu dài trong cả quy trình sản xuất LED và PCBA nói chung.

Kiểm tra và quản lý chất lượng

Kiểm tra được tích hợp vào quy trình sản xuất như một bước kiểm soát chất lượng thường xuyên thay vì chỉ kiểm tra lần cuối. Các phương pháp kiểm tra trực quan tự động hoặc có hỗ trợ được sử dụng để xác minh độ chính xác của vị trí và chất lượng hàn sau khi hàn lại. Kết quả kiểm tra giúp người vận hành nhanh chóng nắm bắt được xu hướng của quy trình và có những điều chỉnh kịp thời. Bằng cách tích hợp việc kiểm tra chất lượng vào quá trình sản xuất hàng ngày, dây chuyền này hỗ trợ đầu ra ổn định và giảm nguy cơ phải làm lại trên quy mô lớn, điều này đặc biệt quan trọng trong môi trường sản xuất bán tự động.

|  Đặc điểm kỹ thuật

Hạng mục	Dự án	Chi tiết
Yêu cầu bố trí nhà máy	Bố trí mạch không khí của nhà máy	Sử dụng nguồn khí nhà máy hoặc máy nén khí không dầu riêng biệt. Áp suất phải lớn hơn 7kg/cm2.
	Sơ đồ điện nhà máy	AC220 một pha (220±10%, 50/60Hz) AC 380V ba pha (380±10%, 50/60Hz)
	Bố trí ống xả nhà máy	Tốc độ dòng chảy tối thiểu của ống xả là 500 feet khối mỗi phút (14,15m³/phút)
	Bố trí chiếu sáng nhà xưởng	Độ chiếu sáng lý tưởng trong nhà máy là 800~1200LUX, ít nhất không dưới 300LUX.
	Bố trí nhiệt độ nhà máy	Nhiệt độ môi trường xung quanh xưởng sản xuất là 23±3°C, thường là 17~28°C, độ ẩm tương đối là 45%~70%RH.
Chuẩn bị nguyên liệu	Danh sách BOM	Liệt kê tất cả các bộ phận và số lượng cần thiết cho việc lắp ráp Dây chuyền sản xuất PCBA.
	Tệp CAD	Tệp thiết kế kỹ thuật số để lập kế hoạch bố trí PCB và thiết lập máy.
	Tập tin Gerber	Tệp tiêu chuẩn để sản xuất và in khuôn tô PCB.
	Dán hàn	Vật liệu được áp dụng trên miếng đệm trước khi đặt các bộ phận vào máy in.
	SMD Vật liệu thành phần	Các bộ phận gắn trên bề mặt như chip và điện trở để đặt.
	Cồn công nghiệp	Được sử dụng để làm sạch bảng và giấy nến trong quá trình thiết lập.
	Đai nối	Băng để kết nối các cuộn cấp liệu mà không cần dừng dây chuyền.
	miếng kim thuộc mỏng	Tấm kim loại có lỗ để in hàn dán chính xác.

|  SMT Danh sách thiết bị đường dây

|  Video thành công của khách hàng

I.C.T đã cung cấp dây chuyền lắp ráp SMT hoàn chỉnh cùng với giải pháp bảo dưỡng và lớp phủ phù hợp cho một khách hàng ở Hoa Kỳ sản xuất mô-đun sạc USB trên ghế máy bay. Hệ thống sản xuất kết hợp in ấn, sắp xếp linh kiện, hàn nóng chảy lại, kiểm tra, phủ và xử lý thành một quy trình làm việc thống nhất. Cấu hình này hỗ trợ việc sản xuất các thiết bị điện tử đáng tin cậy được sử dụng trong môi trường cabin đòi hỏi khắt khe. Với sự hỗ trợ kỹ thuật của I.C.T, khách hàng đã thiết lập một quy trình sản xuất ổn định và được kiểm soát tốt nhằm đạt được chất lượng ổn định và đầu ra đáng tin cậy cho các sản phẩm điện tử hàng không.

| toàn cầu  Hỗ trợ đào tạo và dịch vụ

I.C.T cung cấp dịch vụ toàn diện và hỗ trợ đào tạo, tập trung vào việc giúp khách hàng xây dựng năng lực sản xuất ổn định và độc lập. Hỗ trợ bao gồm thiết lập dây chuyền, điều phối quy trình và quản lý vận hành hàng ngày. Việc đào tạo dựa trên các kịch bản sản xuất thực tế, cho phép người vận hành và kỹ sư hiểu không chỉ cách thức hoạt động của từng máy mà còn cả cách toàn bộ dây chuyền vận hành như một hệ thống. Cách tiếp cận này giúp khách hàng duy trì hoạt động sản xuất suôn sẻ, giảm thiểu rủi ro vận hành và liên tục nâng cao trình độ quản lý sản xuất nội bộ của mình.

|  Phản hồi của khách hàng

Khách hàng sử dụng dây chuyền sản xuất LED và PCBA từ I.C.T thường cho biết độ ổn định trong sản xuất được cải thiện và khả năng kiểm soát quy trình rõ ràng hơn. Nhiều người đánh giá cao thiết kế đường nét cân bằng, giúp tránh sự phức tạp không cần thiết trong khi vẫn đảm bảo chất lượng ổn định. Trong các ứng dụng như điện tử hàng không, khách hàng đánh giá cao quy trình làm việc có thể dự đoán được và kết quả kiểm tra đáng tin cậy. Phản hồi thường đề cập đến việc quản lý hàng ngày dễ dàng hơn, ít gián đoạn bất ngờ hơn và tầm nhìn tổng thể tốt hơn về quy trình sản xuất.

|  Chứng nhận và tiêu chuẩn

Tất cả dây chuyền sản xuất do I.C.T cung cấp đều được thiết kế phù hợp với tiêu chuẩn sản xuất và an toàn quốc tế. Việc tích hợp thiết bị, hệ thống điện và bố trí quy trình tuân theo các nguyên tắc có cấu trúc để đảm bảo hoạt động ổn định và tuân thủ. Các khái niệm kiểm soát chất lượng được tích hợp vào thiết kế dây chuyền để hỗ trợ truy xuất nguồn gốc và kết quả sản xuất nhất quán. Cách tiếp cận theo định hướng tiêu chuẩn này cho phép khách hàng vận hành dây chuyền sản xuất của mình một cách tự tin về cả chất lượng sản phẩm và độ tin cậy vận hành.

|  Giới thiệu về Công ty và Nhà máy I.C.T

I.C.T là nhà cung cấp toàn cầu các giải pháp sản xuất SMT và PCBA, phục vụ khách hàng trong các lĩnh vực chiếu sáng, hàng không, điện tử tiêu dùng và sản xuất công nghiệp. Công ty tập trung vào việc cung cấp các hệ thống sản xuất thực tế, ổn định và có thể mở rộng thay vì các khái niệm tự động hóa thuần túy mang tính lý thuyết. Với khả năng tích hợp hệ thống mạnh mẽ và nguồn lực hỗ trợ kỹ thuật trên toàn thế giới, I.C.T giúp các nhà sản xuất xây dựng dây chuyền sản xuất hỗ trợ tăng trưởng lâu dài, chất lượng ổn định và hoạt động hiệu quả hàng ngày.
