| Máy hàn sóng không chì cho dây chuyền sản xuất DIP
I.C.T Máy hàn sóng không chì dòng W là thiết bị cốt lõi hoàn thiện cho dây chuyền lắp ráp THT và dây chuyền sản xuất DIP trên toàn thế giới. Máy hàn sóng không chì này kết hợp vòi phun Kuroda của Nhật Bản, các vùng gia nhiệt độc lập theo chiều ngang và thiết kế tiết kiệm năng lượng thông minh để đạt được khả năng làm ướt tuyệt vời với mức tiêu thụ điện năng tối thiểu. Với công suất hoạt động bình thường chỉ 7kW và hệ thống nitơ tùy chọn, nó đáp ứng hoàn hảo nhu cầu về điện tử ô tô, đồng hồ thông minh và bảng điều khiển công nghiệp. Sau nhiều năm vận hành thành công tại hàng nghìn nhà máy, máy hàn sóng không chì này đã trở thành lựa chọn hàng đầu cho những khách hàng cần Máy hàn sóng nền tảng đôi đáng tin cậy hoặc Máy hàn sóng cho các bộ phận lớn.
| Tính năng
Đầu phun Kuroda Seiko Nhật Bản với diện tích phun có thể điều chỉnh và bộ lọc kim tự tháp mang lại lớp phủ thông lượng ổn định, tiết kiệm mọi lúc. Điều khiển lưu lượng kỹ thuật số và van ổn định áp suất giúp giảm đáng kể chất thải từ thông, giữ cho buồng sạch trong các dây chuyền sản xuất DIP bận rộn chạy máy hàn sóng không chì.
Tính năng bảo vệ quá nhiệt độc lập của bên thứ ba cộng với điều khiển vòng kín PLC+PID cung cấp khả năng sao lưu an toàn hoàn chỉnh. Giám sát thời gian thực và dừng khẩn cấp tự động bảo vệ người vận hành và thiết bị trong quá trình vận hành liên tục của máy hàn sóng không chì.
Các vùng sưởi ấm độc lập theo chiều ngang với đường dẫn khí nóng khép kín và các tấm chỉnh lưu đảm bảo nhiệt độ đồng đều hoàn hảo trên toàn bộ bảng. Quá trình khởi động chỉ mất 15 phút và công suất bình thường duy trì ở mức 7kW - hiệu suất hiệu quả nhất trong số Máy hàn sóng nền tảng đôi tương tự và Máy hàn sóng cho các bộ phận lớn.
| Danh sách thiết bị dòng DIP
| Người mẫu | W4 | W3 | W2 |
| Kích thước:(mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Trọng lượng (kg) | Khoảng 1500kg | Khoảng 1200kg | Khoảng 790kg |
| Cung cấp điện | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Sức mạnh khởi động | 32kw | 24kw | 16kw |
| Sức mạnh hoạt động | 12kw | 9kw | 7kw |
| Hệ thống điều khiển | Plc | ||
| Hệ thống phun | |||
| Phương thức truyền tải | Động cơ bước | ||
| Áp lực phun | 0,25Mpa--0,4Mpa | ||
| dòng chảy lux | 10--100ml/phút | ||
| Đường kính ống xả | Φ200mm | ||
| Công suất xả | 25m3/phút | ||
| Hệ thống làm nóng trước | |||
| Chế độ làm nóng trước | Không khí nóng | ||
| Chế độ điều khiển | PID + SSR | ||
| Khu làm nóng sơ bộ | 4 | 3 | 2 |
| Chiều dài làm nóng trước | 1800mm | 1600mm | 1200mm |
| Nhiệt độ làm nóng trước. | (Nhiệt độ phòng) -250°C | ||
| Thời gian khởi động (phút) | Khoảng 15 phút (cài đặt 150°C) | ||
| Băng tải Hệ thống | |||
| Kích thước PCB:LxW(mm) | Tối thiểu: 80x60mm; Tối đa: 400x300mm | ||
| Băng tải Tốc độ | 0-2000(mm/phút) | ||
| Băng tải Chiều cao | 750+/-20 (mm) | ||
| Ngón tay | Vuốt móc đôi (Tiêu chuẩn) | ||
| Kiểm soát chiều rộng Băng tải | thủ công | ||
| Băng tải Góc | 4 ~ 7 độ | ||
| Hệ thống hàn | |||
| Kiểu nồi hàn | Truyền động cơ khí | ||
| Chất liệu nồi hàn | Titan đầy đủ (Tiêu chuẩn FT) | ||
| Nhiệt độ nồi hàn | 300 ° C. | ||
| Dung tích nồi hàn | Không chì 350kg | Không chì 300kg | Không chì 250kg |
| Khác | |||
| Hệ thống làm sạch ngón tay | Chải | ||
| Danh sách thiết bị dòng DIP

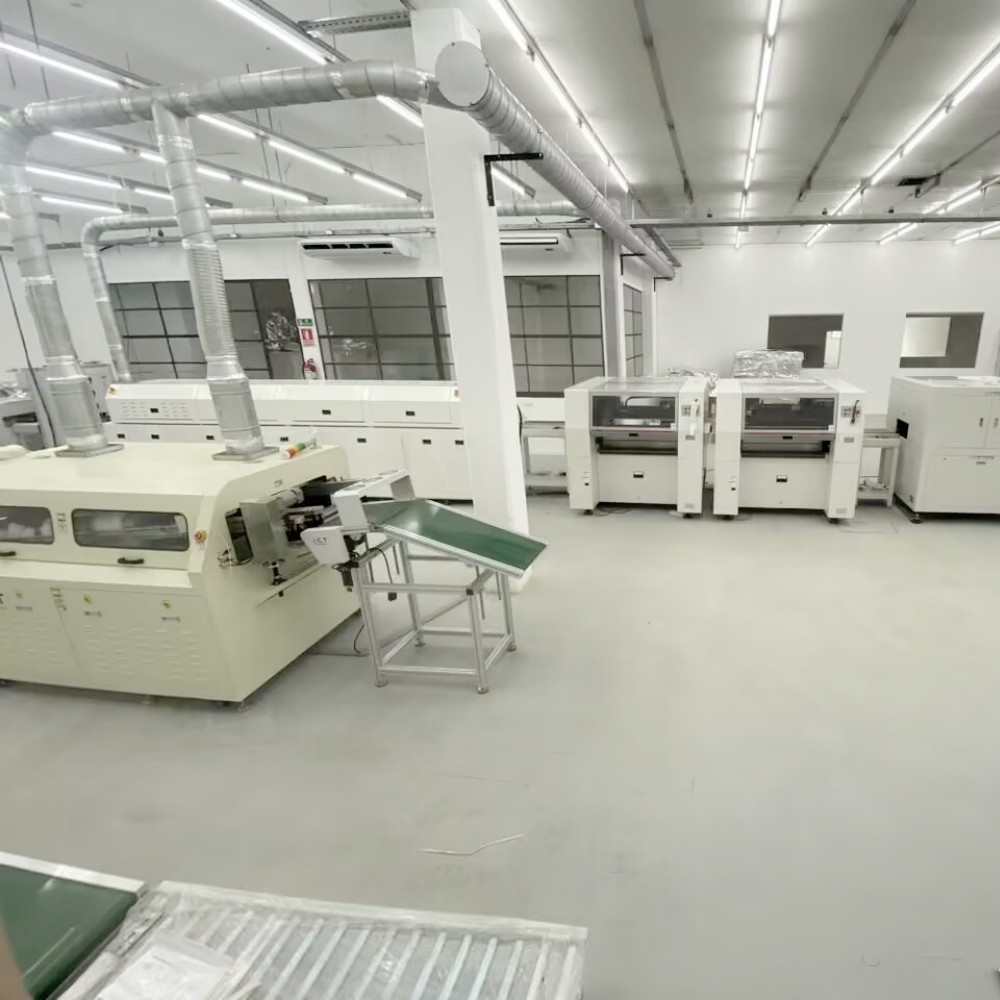

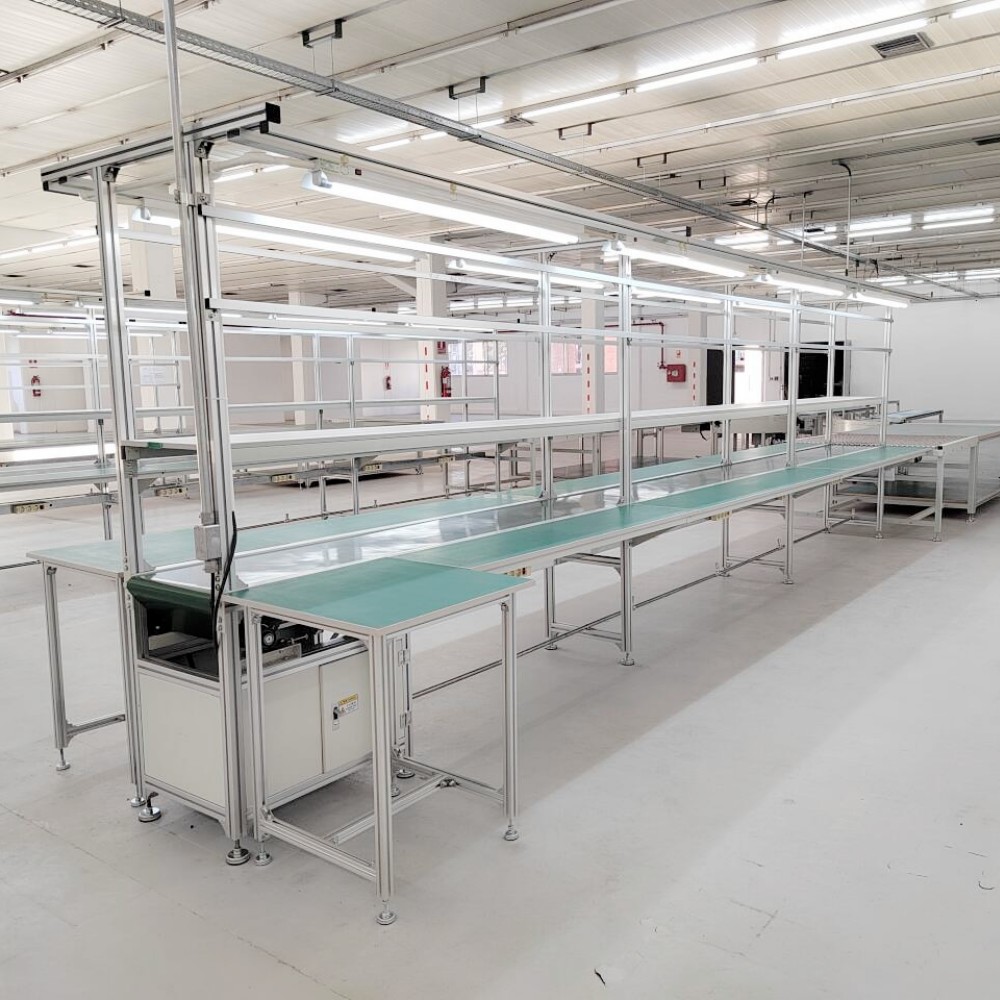

Dây chuyền sản xuất DIP của chúng tôi cung cấp các công cụ tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền DIP hoàn toàn tự động bao gồm một dây chèn DIP để đặt các bộ phận chính xác, một bộ tải sóng để vào PCB trơn tru, một bộ dỡ sóng để thoát ra an toàn và một dây đai lắp ráp để kiểm tra lần cuối. Dây chuyền sản xuất DIP PCB chất lượng cao này đảm bảo hoạt động ổn định, chèn THT đáng tin cậy và lắp ráp tiết kiệm chi phí, đáp ứng nhu cầu đa dạng của ngành. Với thiết kế mô-đun và sự hỗ trợ toàn cầu từ I.C.T, nó giúp tăng năng suất cho các tác vụ xuyên suốt.
| Video thành công của khách hàng
I.C.T kỹ sư đã đến Uruguay để lắp đặt và vận hành máy hàn sóng không chì dòng W cho một nhà sản xuất đồng hồ thông minh. Khách hàng vận hành một dây chuyền sản xuất DIP khối lượng lớn và cần hàn không chì ổn định cho các thiết bị PCB phức tạp có các bộ phận lớn. Sau khi nhóm của chúng tôi hoàn thành việc thiết lập và đào tạo người vận hành, máy đã đạt tốc độ tối đa với công suất vận hành chỉ 7kW và chất lượng mối nối hoàn hảo. Khách hàng đã chia sẻ một video cho thấy máy hàn sóng không chì chạy trơn tru trong dây chuyền lắp ráp THT của họ, đồng thời khen ngợi chi phí năng lượng thấp, bảo trì dễ dàng và hỗ trợ hậu mãi tuyệt vời. Dự án đồng hồ thông minh Uruguay này đã trở thành tài liệu tham khảo thành công cho nhiều dòng DIP ở Mỹ Latinh.
| Dịch vụ chuyên môn và đào tạo
I.C.T cung cấp gói dịch vụ hoàn chỉnh cho mọi máy hàn sóng không chì – từ lập kế hoạch và lắp đặt dây chuyền đến đào tạo chuyên nghiệp và hỗ trợ kỹ thuật toàn cầu 7×24. Các kỹ sư giàu kinh nghiệm của chúng tôi đảm bảo dây chuyền sản xuất THT của bạn hoạt động với hiệu suất cao nhất mà không gặp rủi ro.
| Khen ngợi khách hàng
Khách hàng trên toàn thế giới khen ngợi máy hàn sóng không chì của chúng tôi vì độ ổn định vượt trội, chi phí vận hành cực thấp và chất lượng hàn hoàn hảo trên các bộ phận lớn. Họ đặc biệt đánh giá cao phản ứng nhanh chóng trên toàn cầu, bao bì xuất khẩu chắc chắn và giá trị tuyệt vời so với các Máy hàn sóng nền tảng đôi khác.
| Chứng nhận chất lượng
Mỗi máy hàn sóng không chì I.C.T đều có chứng nhận CE, CCC, UL, RoHS và ISO9001 cùng với nhiều bằng sáng chế, đáp ứng đầy đủ các tiêu chuẩn môi trường và an toàn quốc tế nghiêm ngặt nhất cho dây chuyền sản xuất THT.
| Giới thiệu về Công ty và Nhà máy I.C.T
I.C.T là nhà cung cấp giải pháp toàn diện chuyên nghiệp cho dây chuyền sản xuất SMT và DIP với hơn 25 năm kinh nghiệm. Nhà máy rộng 12.000㎡ của chúng tôi ở Đông Quan có 89 nhân viên trong đó có 20 kỹ sư. Chúng tôi thiết kế và sản xuất mọi thứ nội bộ và phục vụ hơn 1600 khách hàng tại 72 quốc gia. Kiểm soát chất lượng nghiêm ngặt và đổi mới liên tục giúp chúng tôi trở thành đối tác đáng tin cậy nhất về máy hàn sóng không chì hiệu suất cao trên toàn thế giới.
