Trong thế giới đầy rủi ro của cơ sở hạ tầng 5G và quản lý nhiệt tiên tiến, những hạn chế của lò phản xạ tiêu chuẩn là rất rõ ràng. Các hệ thống thông thường này thường gặp khó khăn trong việc mang lại kết quả nhất quán, đặc biệt khi được giao nhiệm vụ xử lý các bộ tản nhiệt lớn, nặng có thể nặng tới 10kg hoặc các bộ phận thu nhỏ, mỏng manh có trong mô-đun RF.
Tại I.C.T, chúng tôi đã nhận ra những thách thức này và thiết kế các giải pháp hàn nóng chảy lại được tùy chỉnh hoàn toàn nhằm đáp ứng trực tiếp những thách thức đó.
Thông qua hệ thống sưởi đa vùng được thiết kế chính xác, băng tải lưới nguyên chất chắc chắn và các biên dạng được tối ưu hóa tỉ mỉ, hệ thống của chúng tôi đảm bảo phân bổ nhiệt độ đồng đều, các mối hàn đáng tin cậy và nâng cao năng suất sản xuất. Cho dù đó là nhu cầu lớn về tản nhiệt hạng nặng hay độ nhạy cần thiết cho các tổ hợp 5G, các giải pháp của chúng tôi đều mang lại hiệu suất và độ tin cậy chưa từng có.

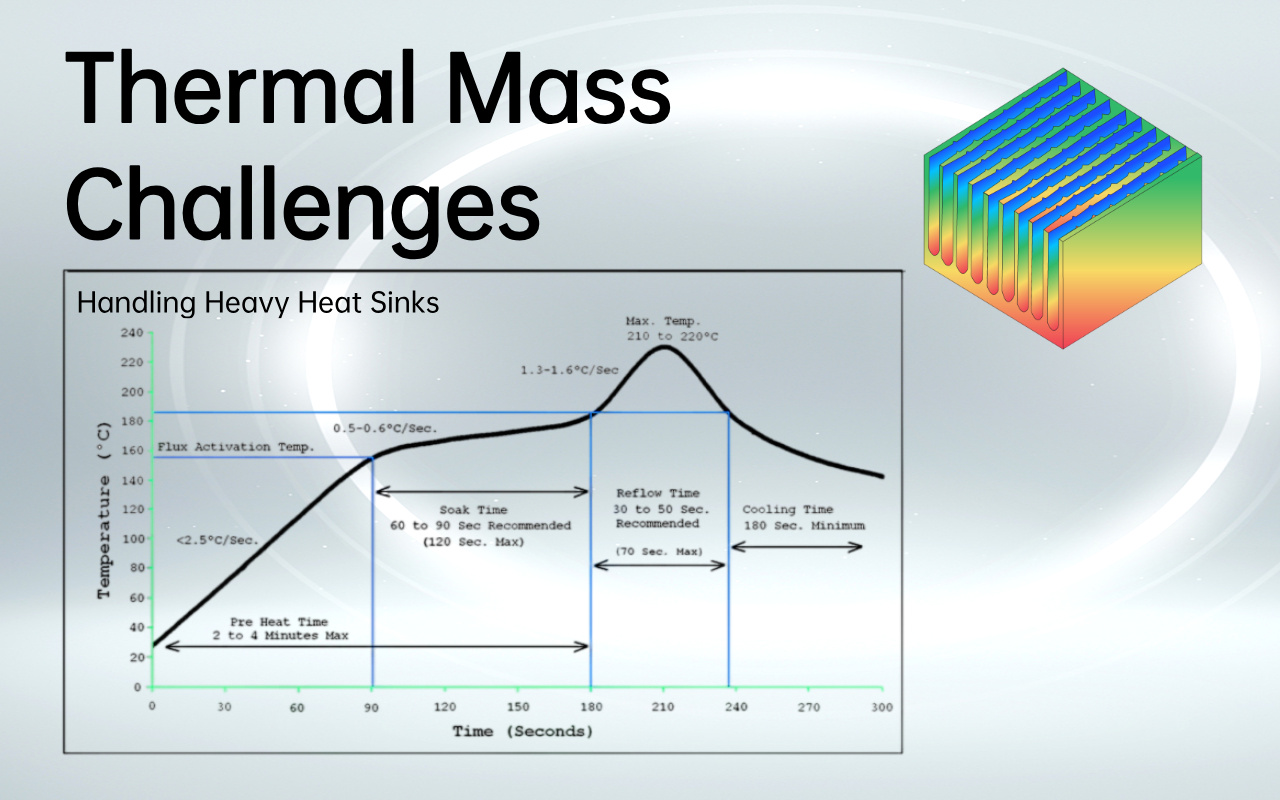

Các bộ tản nhiệt cần thiết cho các trạm gốc 5G không chỉ đơn thuần là các bộ phận mà còn là những cấu trúc to lớn, nặng nề, thường nặng tới 10kg trở lên. Được chế tạo bằng các mảng vây dày đặc và đế bằng nhôm hoặc đồng nguyên khối, những khối nhiệt khổng lồ này được thiết kế để tản nhiệt lượng lớn do các hệ thống tiên tiến tạo ra.
Tuy nhiên, khối lượng nhiệt cao này là một thách thức đáng kể trong quá trình hàn nóng chảy lại. Lò nung lại thông thường gặp khó khăn trong việc làm nóng đều các cấu trúc nặng như vậy.
Kết quả? Độ trễ tăng nhiệt độ gây khó chịu, gây ra hiện tượng nóng lên không đều trên toàn bộ cụm.
Một số khu vực có thể không đủ nhiệt để phản xạ lại thích hợp, trong khi những khu vực khác có nguy cơ quá nóng, dẫn đến các khớp nối lạnh ở một khu vực và nhiệt độ quá cao ở khu vực khác.
Sự mất cân bằng này không chỉ làm ảnh hưởng đến tính toàn vẹn của các mối hàn mà còn làm suy yếu hiệu suất cơ học và nhiệt của toàn bộ tổ hợp—về cơ bản làm mất đi mục đích của chính bộ tản nhiệt.
Các hệ thống băng tải truyền thống di chuyển sản phẩm qua lò chỉnh lại dòng—thường là băng tải đường ray (xích chốt)—chỉ cung cấp sự hỗ trợ tối thiểu, kẹp chặt các cạnh của sản phẩm hoặc vật cố định. Mặc dù thiết lập này có thể hoạt động đối với các bộ phận nhẹ nhưng trọng lượng đáng kể của bộ tản nhiệt 10kg lại tạo ra một vấn đề khác.
Theo thời gian, trọng lượng to lớn và ứng suất do giãn nở nhiệt có thể khiến các đường ray bị uốn cong hoặc cong vênh, dẫn đến sản phẩm bị lệch. Sự sai lệch này làm tăng nguy cơ làm hỏng bản thân tổ hợp, cũng như ảnh hưởng đến sự cân bằng mong manh cần thiết để chỉnh lại dòng chảy thích hợp.
Hơn nữa, việc chỉ hỗ trợ cạnh làm tăng đáng kể khả năng bị võng ở giữa tản nhiệt trong giai đoạn nhiệt độ cao. Ngược lại, điều này có thể dẫn đến hệ thống sưởi không ổn định, gây nguy hiểm hơn nữa cho quá trình hàn và hiệu suất tổng thể của linh kiện.
Sự phát triển của công nghệ 5G đã mở ra kỷ nguyên của các mô-đun RF ngày càng nhỏ gọn và phức tạp, có các thành phần tần số cao nhạy cảm với sự thay đổi nhiệt độ cũng như xử lý vật lý. Lò nung lại tiêu chuẩn, đặc biệt là những lò có ít vùng gia nhiệt hơn, gặp khó khăn trong việc duy trì độ đồng đều nhiệt độ chặt chẽ cần thiết cho các bộ phận thu nhỏ, công suất cao này.
Lý tưởng nhất là sự dao động nhiệt độ nên được giữ trong phạm vi hẹp ±1–2°C; tuy nhiên, hầu hết các lò nướng truyền thống đều thiếu sót về mặt này. Kết quả là, sự chênh lệch nhiệt độ dẫn đến một loạt vấn đề, bao gồm hiện tượng cong vênh linh kiện, các lỗ rỗng trong mối hàn hoặc các mối nối không thể hàn lại hoàn toàn.
Về lâu dài, sự không nhất quán về nhiệt độ này làm ảnh hưởng đến độ tin cậy và hiệu suất của các bộ phận 5G khi vận hành ở công suất cao, có thể dẫn đến việc sửa chữa tốn kém, thời gian ngừng hoạt động hoặc thậm chí là lỗi toàn bộ hệ thống. Trong ngành công nghiệp có yêu cầu cao này, nơi độ chính xác và độ tin cậy được đặt lên hàng đầu, những vấn đề như vậy là không thể chấp nhận được.
Khối lượng nhiệt đáng kể của tản nhiệt lớn đòi hỏi một quá trình gia nhiệt chính xác và kéo dài để đảm bảo phân bổ nhiệt độ đồng đều. Các hệ thống chỉnh lại dòng truyền thống thường bị thiếu hụt, không thể đáp ứng được tải nhiệt lớn của các bộ phận này. Để đạt được mức gia nhiệt đồng đều trên toàn bộ tổ hợp, chúng tôi khuyến khích sử dụng lò nung lại được trang bị ít nhất 10 vùng gia nhiệt—mặc dù trong những trường hợp đòi hỏi khắt khe hơn, cần có 12 đến 24 vùng.
Cấu hình đa vùng này cho phép tăng nhiệt độ dần dần, được kiểm soát nhằm loại bỏ các điểm nóng và vùng lạnh, đảm bảo rằng các bộ tản nhiệt, thường nặng tới 10kg, đạt được nhiệt độ ổn định xuyên suốt. Bằng cách quản lý cẩn thận các giai đoạn ngâm và nung lại, chúng tôi đảm bảo giảm thiểu ứng suất nhiệt và các mối hàn đạt được hiệu suất cơ và nhiệt tối ưu.
Ngược lại với nhu cầu mạnh mẽ của bộ tản nhiệt, các thành phần 5G đặt ra một loạt thách thức khác, đặc biệt là độ nhạy của chúng với sự thay đổi nhiệt độ. Những phần tử tần số cao, thu nhỏ này yêu cầu kiểm soát nhiệt độ cực kỳ chính xác để tránh sốc nhiệt và đảm bảo độ tin cậy lâu dài.
Hệ thống chỉnh lại dòng tùy chỉnh của chúng tôi kết hợp điều khiển PID theo vùng, kết hợp với phản hồi cặp nhiệt điện theo thời gian thực, để điều chỉnh tốc độ tăng, nhiệt độ cao nhất và thời gian dừng cho từng bộ phận của tổ hợp. Điều này cho phép chúng tôi bảo vệ các khuôn mỏng manh và các kết nối tần số cao không bị quá nóng trong khi vẫn đạt được độ ướt toàn bộ mối hàn trên bảng. Thông qua khả năng điều khiển tinh chỉnh này, chúng tôi đảm bảo rằng các mô-đun RF 5G duy trì tính toàn vẹn về cấu trúc và hiệu suất, ngay cả trong điều kiện hoạt động ở công suất cao.
Cả tản nhiệt nhôm lớn và bo mạch 5G phức tạp đều được hưởng lợi đáng kể từ bầu không khí được kiểm soát nhằm giảm thiểu quá trình oxy hóa trên các mối hàn. Sự hiện diện của oxy trong môi trường nóng chảy lại có thể dẫn đến quá trình oxy hóa, ảnh hưởng đến chất lượng và tuổi thọ của các mối hàn. Để giải quyết vấn đề này, chúng tôi tích hợp khí quyển nitơ vào lò nung lại, đảm bảo môi trường có lượng oxy thấp được kiểm soát giúp giảm quá trình oxy hóa mà không tiêu thụ quá nhiều nitơ.
Hệ thống của chúng tôi kết hợp các buồng kín và máy phân tích oxy để duy trì mức oxy ở mức phần triệu (PPM) thấp, tăng cường tính thẩm mỹ cho khớp và khả năng chống ăn mòn. Cách tiếp cận này không chỉ cải thiện chất lượng thẩm mỹ của các mối hàn mà còn góp phần mang lại độ bền và độ tin cậy lâu dài cho thành phẩm, dù đó là tản nhiệt hay mô-đun 5G có độ chính xác cao.

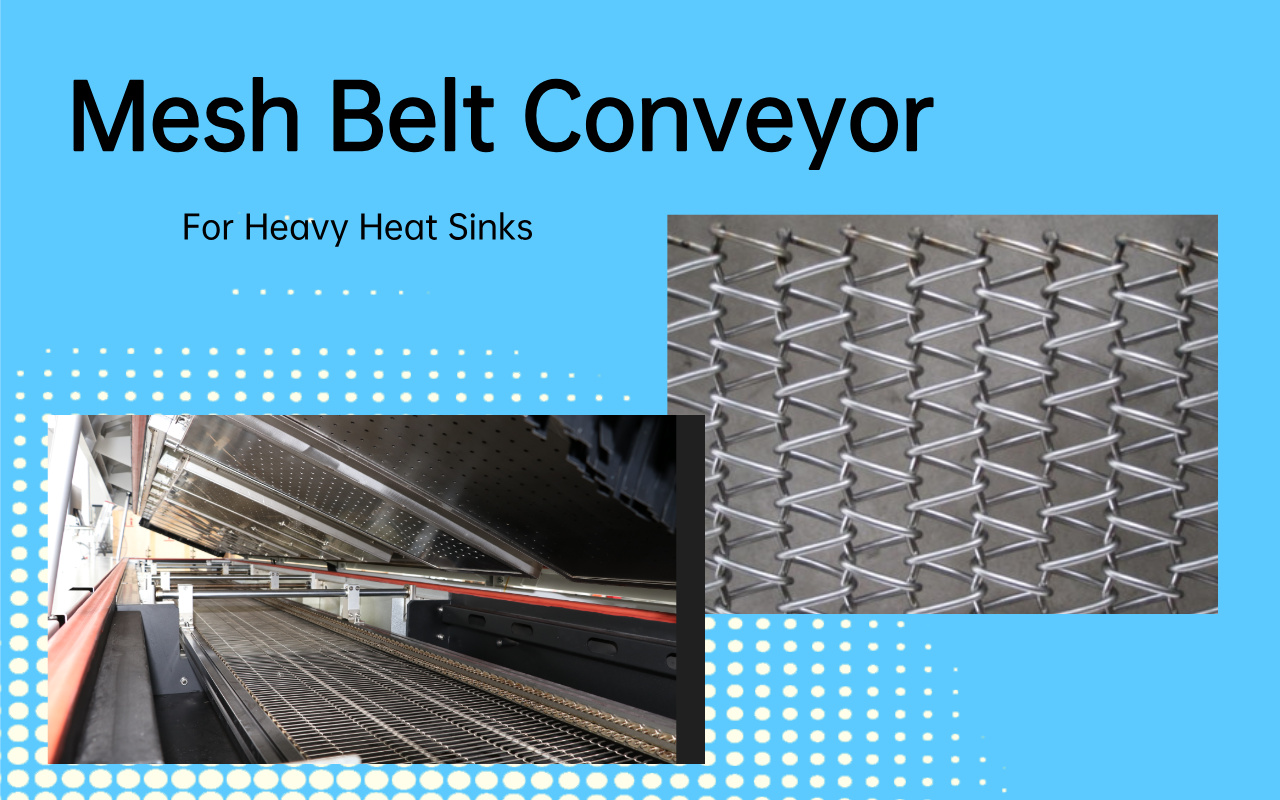

Các hệ thống băng tải đường sắt truyền thống, mặc dù được sử dụng rộng rãi, nhưng thường không phù hợp với nhu cầu hàn tản nhiệt nặng. Các hệ thống đường ray này cung cấp sự hỗ trợ tối thiểu và dễ bị biến dạng dưới sức nặng của các bộ phận lớn, nặng như các bộ phận được tìm thấy trong các trạm gốc 5G. Ngược lại, chúng tôi đã thay thế các băng tải tiêu chuẩn này bằng đai lưới nguyên chất bằng thép không gỉ được gia cố, được thiết kế đặc biệt để hỗ trợ toàn bộ bề mặt.
Đai lưới được chế tạo tùy chỉnh này phân bổ đều tải trọng của các tản nhiệt vượt quá 10kg, đảm bảo chúng vẫn ổn định trong suốt quá trình chỉnh lại dòng. Thiết kế chắc chắn giúp ngăn ngừa hiện tượng võng hoặc biến dạng, ngay cả khi nhiều bộ phận nặng đang được xử lý đồng thời và đảm bảo quá trình vận chuyển trơn tru, đáng tin cậy qua mọi vùng nhiệt độ. Với cải tiến này, chúng tôi loại bỏ nguy cơ lệch trục, đảm bảo các bộ tản nhiệt được căn chỉnh hoàn hảo để có hiệu suất hàn tối ưu.
Động cơ băng tải tiêu chuẩn, khi chịu tải nặng, liên tục, thường bị chết máy hoặc hao mòn sớm, dẫn đến trì hoãn sản xuất và ngừng hoạt động của thiết bị. Để vượt qua thách thức này, các hệ thống được thiết kế riêng của chúng tôi kết hợp các động cơ truyền động cỡ lớn, mô-men xoắn cao kết hợp với hộp số nâng cấp. Những động cơ công suất cao này được thiết kế để xử lý trọng lượng đòi hỏi của các bộ tản nhiệt lớn trong khi vẫn duy trì tốc độ và mô-men xoắn ổn định.
Với tốc độ có thể điều chỉnh trong khoảng từ 300–2000 mm/phút, hệ thống của chúng tôi đảm bảo vận chuyển chính xác, êm ái và đáng tin cậy. Thiết lập hạng nặng này giảm thiểu độ rung có thể làm gián đoạn lớp dán hàn hoặc làm sai lệch sản phẩm, cuối cùng đảm bảo quá trình hàn không bị xáo trộn và kết quả cuối cùng đáp ứng các tiêu chuẩn chất lượng cao nhất.
Để đạt được sự gia nhiệt đồng đều trên các bộ tản nhiệt lớn đòi hỏi nhiều thứ hơn là chỉ có băng tải mạnh mẽ—mà còn đòi hỏi thiết lập lò phản xạ tiên tiến. Bằng cách tích hợp 10 vùng được kiểm soát độc lập trở lên (cả trên và dưới), hệ thống của chúng tôi tạo ra cấu hình nhiệt từng bước giúp tăng dần nhiệt độ của cụm tản nhiệt. Giai đoạn ngâm kéo dài này cho phép cân bằng nhiệt tốt hơn trên toàn bộ khối lượng, đảm bảo đồng thời toàn bộ tản nhiệt đạt đến nhiệt độ phản xạ lý tưởng.
Việc tăng nhiệt độ cẩn thận và được kiểm soát này giúp giảm các khuyết tật thường gặp như khoảng trống hoặc độ ẩm không đủ, đặc biệt gây ra vấn đề trên các bề mặt lớn như tản nhiệt. Bằng cách cung cấp khả năng kiểm soát chính xác cho mọi giai đoạn của quy trình nhiệt, hệ thống đa vùng của chúng tôi đảm bảo chất lượng và độ tin cậy cao nhất trong các mối hàn, ngay cả đối với các bộ phận lớn, đòi hỏi nhiệt.
Các mô-đun 5G, rất quan trọng đối với xương sống của truyền thông không dây thế hệ tiếp theo, có vô số thành phần nhỏ, chẳng hạn như tụ điện, bộ lọc và thiết bị MMIC, mỗi thành phần có độ nhạy nhiệt độ riêng. Những bộ phận tần số cao, thu nhỏ này yêu cầu kiểm soát nhiệt độ cực kỳ chính xác trong quá trình hàn. Lò nung lại tiêu chuẩn, với cấu hình nhiệt độ rộng hơn, đơn giản là không thể đáp ứng các yêu cầu nghiêm ngặt của các thành phần 5G.
Để giải quyết vấn đề này, chúng tôi tùy chỉnh cấu hình chỉnh lại dòng theo từng vùng, điều chỉnh tốc độ tăng nhiệt độ—thường được đặt ở mức nông 1–2°C/s—để đảm bảo rằng mỗi thành phần đều đạt đến điểm lỏng mà không làm quá nóng các khu vực nhạy cảm lân cận. Phương pháp tinh chỉnh này đảm bảo tính toàn vẹn của từng thành phần, từ tụ điện nhỏ nhất đến phần tử RF phức tạp nhất, bảo vệ hiệu suất của chúng trong suốt vòng đời của mô-đun 5G.
Trong các cụm sản phẩm 5G, ngay cả sai sót nhỏ nhất về nhiệt cũng có thể dẫn đến hư hỏng không thể khắc phục đối với các thành phần RF nhạy cảm điều khiển hiệu suất của hệ thống. Nhiệt độ quá cao hoặc tiếp xúc kéo dài có thể gây xuống cấp vật liệu, chẳng hạn như tách lớp hoặc thoát khí, ảnh hưởng trực tiếp đến độ tin cậy và chức năng của thiết bị RF. Để giảm thiểu rủi ro này, chúng tôi sử dụng sự kết hợp cân bằng cẩn thận giữa đối lưu không khí cưỡng bức và các thiết bị cố định hỗ trợ trung tâm tùy chọn trong lò chỉnh lại dòng của chúng tôi.
Cách tiếp cận này đảm bảo phân phối nhiệt đồng đều trong khi vẫn duy trì kiểm soát nhiệt độ chặt chẽ, đặc biệt là xung quanh các bộ phận mỏng manh nhất. Các thiết bị cố định hỗ trợ trung tâm ngăn chặn bất kỳ sự cong vênh hoặc dịch chuyển nào có thể dẫn đến sai lệch, trong khi hệ thống đối lưu đảm bảo dòng nhiệt ổn định, duy trì tính toàn vẹn của các thành phần RF trong quá trình chỉnh lại dòng nhiệt. Sự chú ý đến từng chi tiết này đảm bảo rằng các mô-đun 5G được hàn đến mức hoàn hảo, tránh hư hỏng do nhiệt và đảm bảo tiêu chuẩn hiệu suất cao nhất.
Các thành phần được sử dụng trong cơ sở hạ tầng 5G, đặc biệt là các thành phần trong trạm gốc, phải chịu đựng nhiều năm phục vụ nghiêm ngặt. Theo thời gian, các thiết bị này sẽ phải đối mặt với chu kỳ nhiệt, độ rung và mức độ ẩm khác nhau, tất cả đều có thể góp phần dẫn đến hỏng hóc sớm nếu không được xử lý đúng cách trong quá trình sản xuất. Để đảm bảo độ tin cậy lâu dài, chúng tôi tập trung vào việc đạt được các mối hàn chắc chắn có thể chịu được những điều kiện khắc nghiệt này.
Kiểm soát biên dạng chính xác của chúng tôi trong quá trình hàn lại, kết hợp với xử lý có sự hỗ trợ của nitơ, giảm thiểu sự phát triển của các hợp chất liên kim loại và giảm sự hình thành các khoảng trống trong các mối hàn—hai yếu tố phổ biến góp phần làm suy giảm chất lượng mối hàn theo thời gian. Điều này dẫn đến thời gian trung bình giữa các lần thất bại (MTBF) cao hơn và tăng đáng kể độ bền cũng như độ tin cậy tổng thể của cơ sở hạ tầng 5G. Bằng cách sử dụng các giải pháp chỉnh lại dòng chảy tiên tiến, chúng tôi đảm bảo rằng mỗi bộ phận không chỉ hoạt động kể từ thời điểm được hàn mà còn tiếp tục hoạt động tối ưu trong nhiều năm sử dụng.

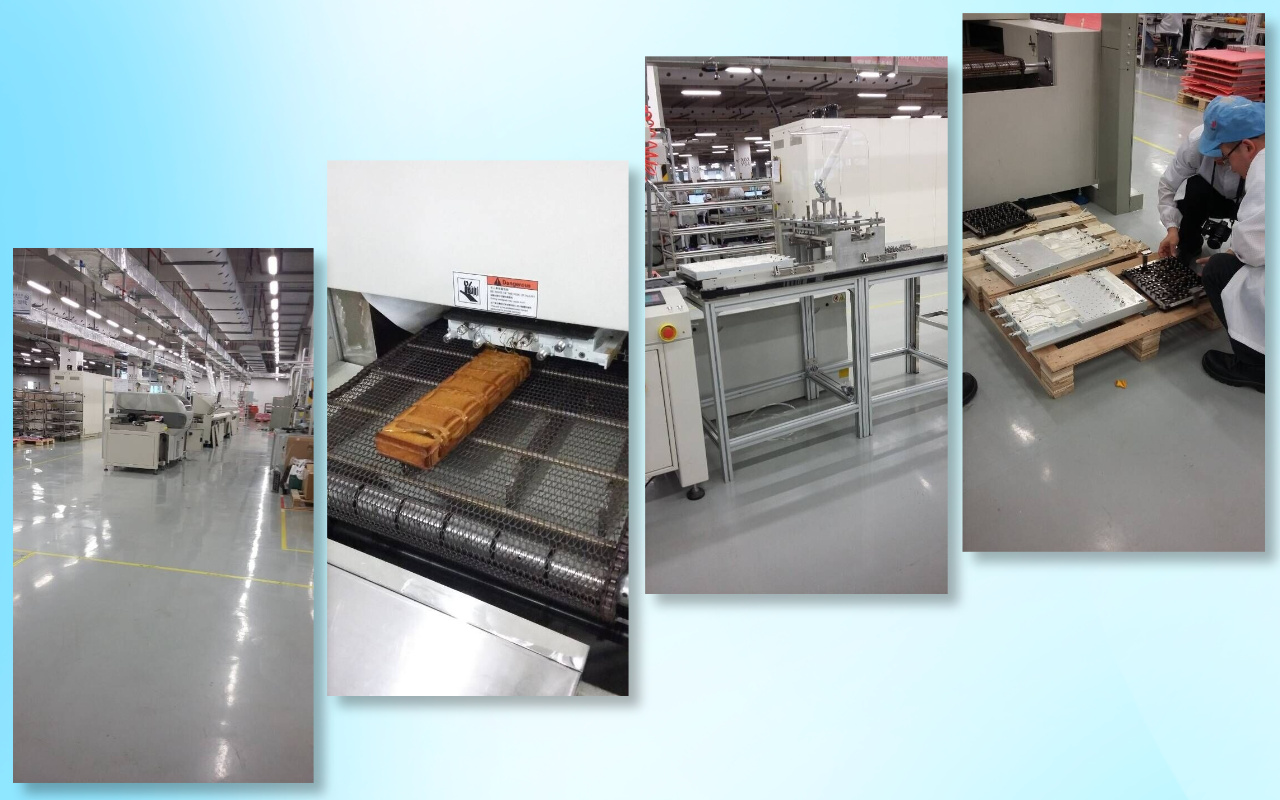

Phối hợp với Huawei, chúng tôi đã phát triển lò phản xạ dòng tùy chỉnh 24 vùng được thiết kế dành riêng cho sản xuất tản nhiệt trạm gốc 5G của họ. Thử thách chính là đạt được sự phân bổ nhiệt độ nhất quán trên các tản nhiệt lớn và nặng, mỗi tản nhiệt nặng tới 10kg.
Bằng cách tích hợp nhiều vùng gia nhiệt hơn, chúng tôi đã tạo ra cấu hình nhiệt cực kỳ nhanh chóng để đảm bảo nhiệt độ chính xác và đồng đều trong toàn bộ quá trình chỉnh lại dòng. Điều này cho phép loại bỏ các điểm lạnh và duy trì mức độ ổn định nhiệt độ cao trong cả giai đoạn ngâm và nấu lại. Kết quả là chất lượng và độ ổn định của mối hàn được cải thiện, đáp ứng các yêu cầu nghiêm ngặt về nhiệt của các ứng dụng 5G của Huawei.

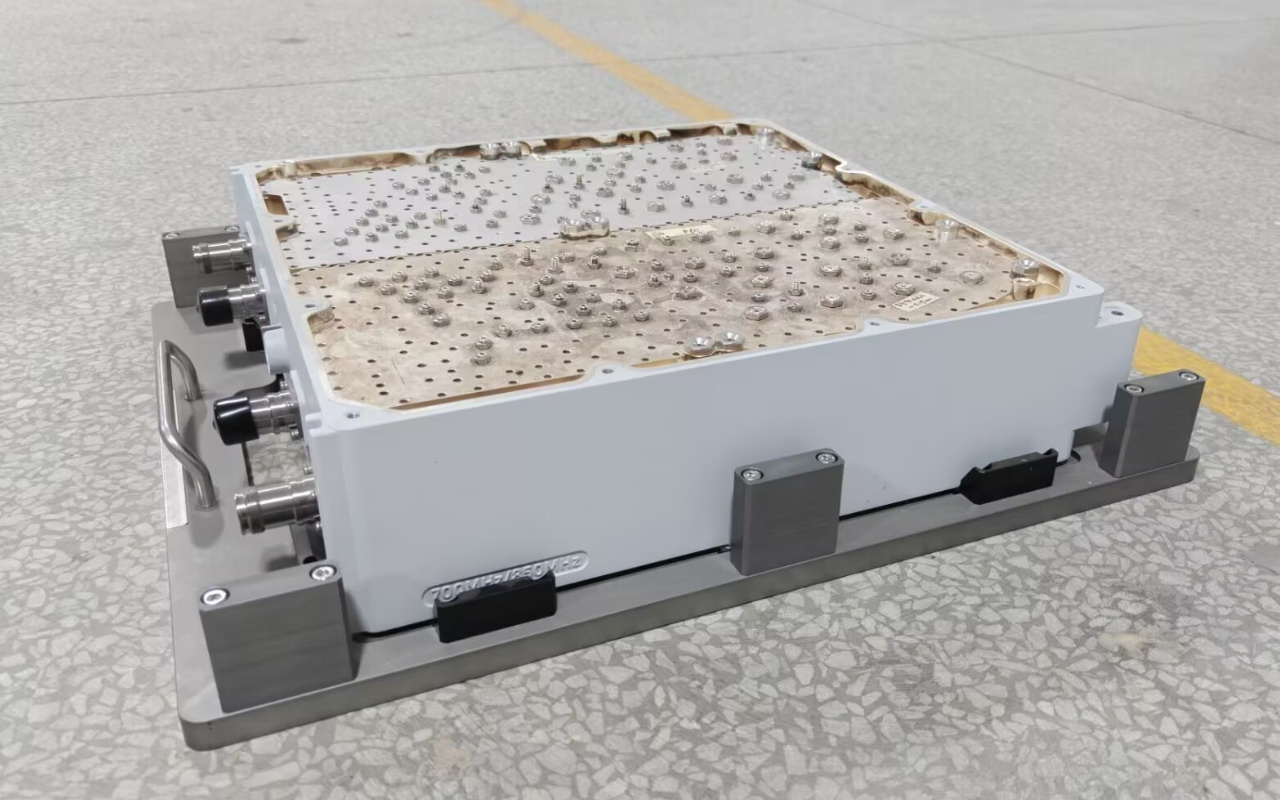

Đối với một dự án trạm gốc 5G khác, chúng tôi đã làm việc với một khách hàng chuyên về bộ lọc khoang kim loại dùng để lọc các tín hiệu không mong muốn và chọn các dải tần số cụ thể. Những bộ lọc kim loại này, nặng hơn 13kg, đặt ra những thách thức đặc biệt do kích thước và trọng lượng của chúng.
Để đáp ứng những thách thức này, chúng tôi đã thiết kế một lò nung lại dòng tùy chỉnh với hệ thống đa vùng có khả năng xử lý các bộ phận kim loại lớn đồng thời đảm bảo kiểm soát nhiệt độ chính xác. Giải pháp này ngăn ngừa cong vênh và đảm bảo hàn nóng chảy thích hợp cho tất cả các bộ phận, bảo toàn tính toàn vẹn của bộ lọc kim loại.
Kết quả của sự hợp tác này thể hiện rõ ở độ tin cậy của mối hàn được nâng cao và hiệu suất tổng thể của các bộ lọc khoang kim loại. Quá trình gia nhiệt dần dần và có kiểm soát đảm bảo các điều kiện tối ưu cho cả cấu trúc kim loại nặng và các bộ phận mỏng manh, góp phần cải thiện chất lượng sản phẩm và độ tin cậy cho cơ sở hạ tầng 5G.
Dòng sản phẩm L I.C.T bắt đầu với 8–12 vùng và có thể mở rộng lên hơn 24 vùng nếu cần. Tính linh hoạt này, kết hợp với phần mềm tiên tiến, cho phép các kỹ sư lưu trữ và tối ưu hóa cấu hình cho các biến thể sản phẩm khác nhau, đảm bảo kiểm soát nhiệt chính xác cho nhiều ứng dụng khác nhau, từ tản nhiệt lớn đến các thành phần 5G tinh vi.
Mỗi lò nướng dòng L đều có đai lưới gia cố và hệ thống truyền động công suất cao, được thiết kế để xử lý tải liên tục trên 10kg. Cấu hình bền bỉ này đảm bảo hoạt động đáng tin cậy, ngăn chặn tình trạng võng và duy trì vận chuyển ổn định, ngay cả với các bộ phận nặng.
Chúng tôi cung cấp dịch vụ trọn gói, bao gồm mô phỏng nhiệt, phát triển biên dạng, lắp đặt tại chỗ và đào tạo người vận hành. Sự hỗ trợ của chúng tôi đảm bảo tăng tốc nhanh chóng và duy trì hiệu suất, giúp Dòng L trở thành giải pháp hiệu quả, lâu dài cho nhu cầu sản xuất của bạn.
Đối với các bộ tản nhiệt nặng, chúng tôi kéo dài giai đoạn làm nóng trước và ngâm (thường là 120–180 giây) để đảm bảo toàn bộ khối ổn định trước khi nung lại. Sau đó, áp dụng một đoạn đường nối có kiểm soát đến nhiệt độ cao nhất là 245–260°C. Quá trình dần dần này cho phép tản nhiệt đạt được sự phân bổ nhiệt độ đồng đều mà không bị căng thẳng về nhiệt. Nhiều cặp nhiệt điện được đặt trên tản nhiệt xác nhận tính đồng nhất về nhiệt độ, đảm bảo các mối hàn có chất lượng cao nhất trước khi sản phẩm được đưa vào sản xuất.
Khi tối ưu hóa cấu hình cho các cụm tản nhiệt chính xác, chúng tôi ưu tiên gia tốc nông (1–1,5°C/s) và thời gian lưu chất lỏng ngắn (60–90 giây) để tránh sốc nhiệt cho các bộ phận mỏng manh. Ngoài ra, chúng tôi áp dụng hệ thống làm mát có kiểm soát để tạo thành cấu trúc hạt mịn trong các mối hàn, đảm bảo độ tin cậy và hiệu suất lâu dài. Việc điều chỉnh chính xác đường cong nhiệt độ cho phép hàn tối ưu mà không ảnh hưởng đến tính toàn vẹn của vật liệu tản nhiệt.
Lò nướng tiêu chuẩn thường có 6–8 vùng và băng tải ray được tối ưu hóa cho các thiết bị PCB nhẹ. Một bộ tản nhiệt 10kg có quán tính nhiệt rất lớn, do đó, các vùng không đủ sẽ gây ra sự chênh lệch nhiệt độ lớn—một số khu vực không bao giờ đạt tới mức phản xạ lại trong khi những khu vực khác lại quá nóng. Đường ray cũng bị biến dạng dưới trọng lượng, khiến sản phẩm bị lệch và có nguy cơ hư hỏng. Lò nướng tùy chỉnh giải quyết vấn đề này với hơn 10 vùng để sưởi ấm dần dần, đồng đều và đai lưới hỗ trợ đầy đủ giúp mang tải nặng mà không bị cong.
Đối với tản nhiệt trạm gốc 5G loại 5–10kg, chúng tôi khuyên dùng tối thiểu 10–12 vùng, với 24 vùng lý tưởng cho các yêu cầu khắt khe nhất về tính đồng nhất. Các vùng bổ sung cho phép kéo dài thời gian ngâm để cân bằng nhiệt độ trên các đế dày và các cánh dày đặc, ngăn ngừa các khoảng trống và đảm bảo mọi bề mặt hàn đều bị ướt hoàn toàn. Ít khu vực hơn buộc phải có các đường dốc hung hãn, tạo ra các điểm nóng/lạnh và tăng nguy cơ sai sót.
Đai lưới nguyên chất cung cấp khả năng hỗ trợ mặt dưới 100%, phân bổ trọng lượng đồng đều và ngăn ngừa hiện tượng võng hoặc cong vênh của các bộ phận nặng trong quá trình gia nhiệt. Ray chỉ bám vào các cạnh nên tải nặng sẽ làm cong thanh ray hoặc khiến phần giữa bị xệ xuống, dẫn đến sai lệch và có thể làm hỏng bo mạch/lò nướng. Đai lưới cũng đơn giản hóa việc làm sạch và cho phép xử lý các đồ đạc bị cong vênh hoặc không đều thường gặp trong sản xuất tản nhiệt.
Có—lò nướng tùy chỉnh hiện đại có tính năng lưu trữ công thức cho hàng chục cấu hình, cài đặt băng tải thay đổi nhanh và giám sát thời gian thực. Người vận hành chọn cấu hình thích hợp (tản nhiệt nặng so với mô-đun 5G chính xác) tại HMI và khả năng kiểm soát vùng độc lập cộng với khả năng nitơ đảm bảo khả năng lặp lại giữa các loại sản phẩm mà không ảnh hưởng đến chất lượng hoặc thông lượng.
