I.C.T SMT Máy sấy lại dòng chân không giúp bạn giải quyết vấn đề Tỷ lệ lỗ hàn cao

Sau SMT máy hàn, sẽ có một số khoảng trống ở các mối hàn.Những khoảng trống không thể tránh khỏi này sẽ gây ra một số rủi ro tiềm ẩn đối với chất lượng của toàn bộ sản phẩm và biểu hiện trực tiếp nhất là tuổi thọ của sản phẩm sẽ kém xa so với mong đợi.Đặc biệt trong ngành hàng không vũ trụ, hàng không, điện tử ô tô, điện tử y tế và các ngành công nghiệp khác đòi hỏi độ ổn định và độ tin cậy rất cao của sản phẩm, tỷ lệ lỗ rỗng của các điểm hàn cũng trở thành một chỉ số cho biết sản phẩm có đủ tiêu chuẩn hay không.

Nguyên nhân của các khoảng trống trong mối hàn này rất khác nhau, chẳng hạn như kem hàn, xử lý bề mặt PCB, cài đặt đường cong nhiệt độ nóng chảy lại, môi trường nóng chảy lại, thiết kế miếng hàn, lỗ micro, miếng hàn trống, v.v. Nhưng lý do chính thường là do nguyên nhân bởi khí dư trong vật hàn nóng chảy trong quá trình hàn.

Khi chất hàn nóng chảy đông đặc lại, những bong bóng này nguội đi và tạo thành các khoảng trống ở mối hàn.Đó là hiện tượng chắc chắn sẽ xảy ra trong quá trình hàn, khó có thể có tất cả các mối hàn trong các sản phẩm lắp ráp điện tử để đạt được độ rỗng bằng không.

Do ảnh hưởng của các yếu tố khoảng trống, độ tin cậy chất lượng của hầu hết các mối hàn không chắc chắn, dẫn đến độ bền cơ học của mối hàn giảm, điều này sẽ ảnh hưởng nghiêm trọng đến tính chất nhiệt và điện của mối hàn, do đó ảnh hưởng đến hiệu suất của sản phẩm cuối cùng.

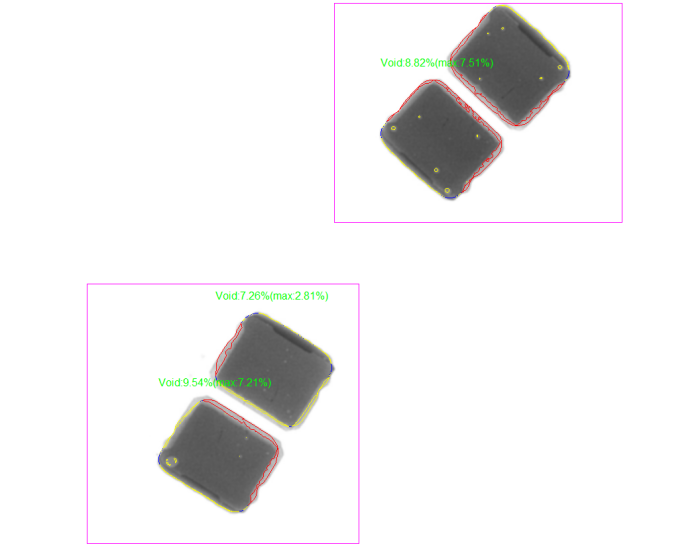

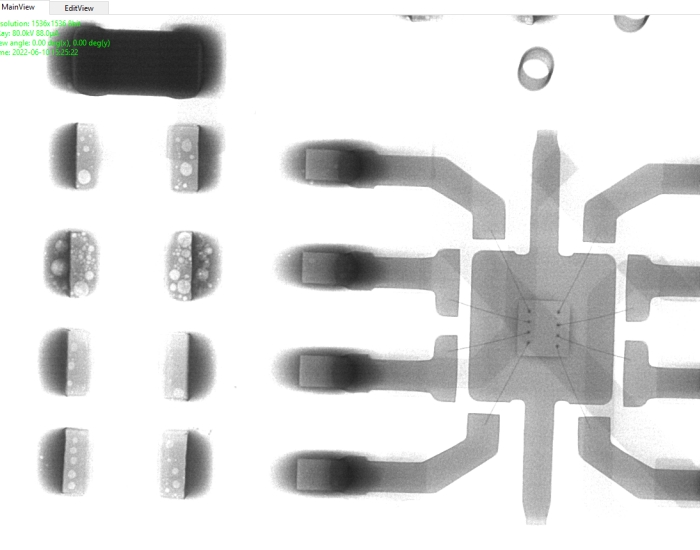

Các lỗ rỗng của mối hàn thành phần chip

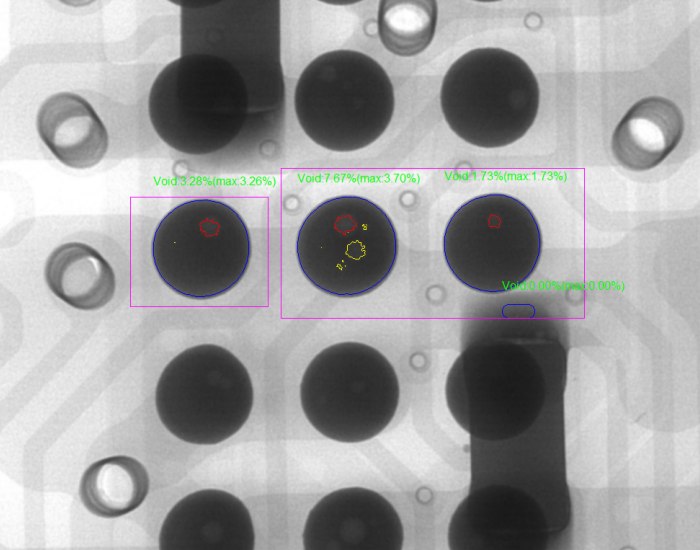

BGA Khoảng trống trong mối hàn

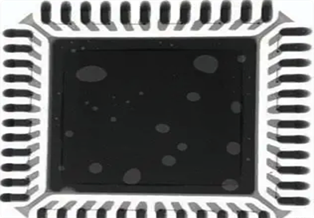

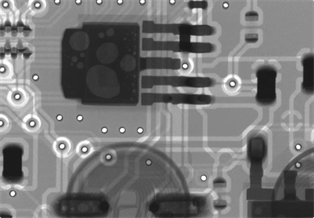

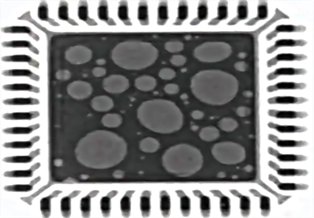

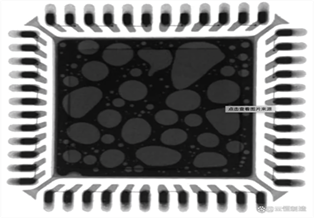

Khe hàn thành phần IC

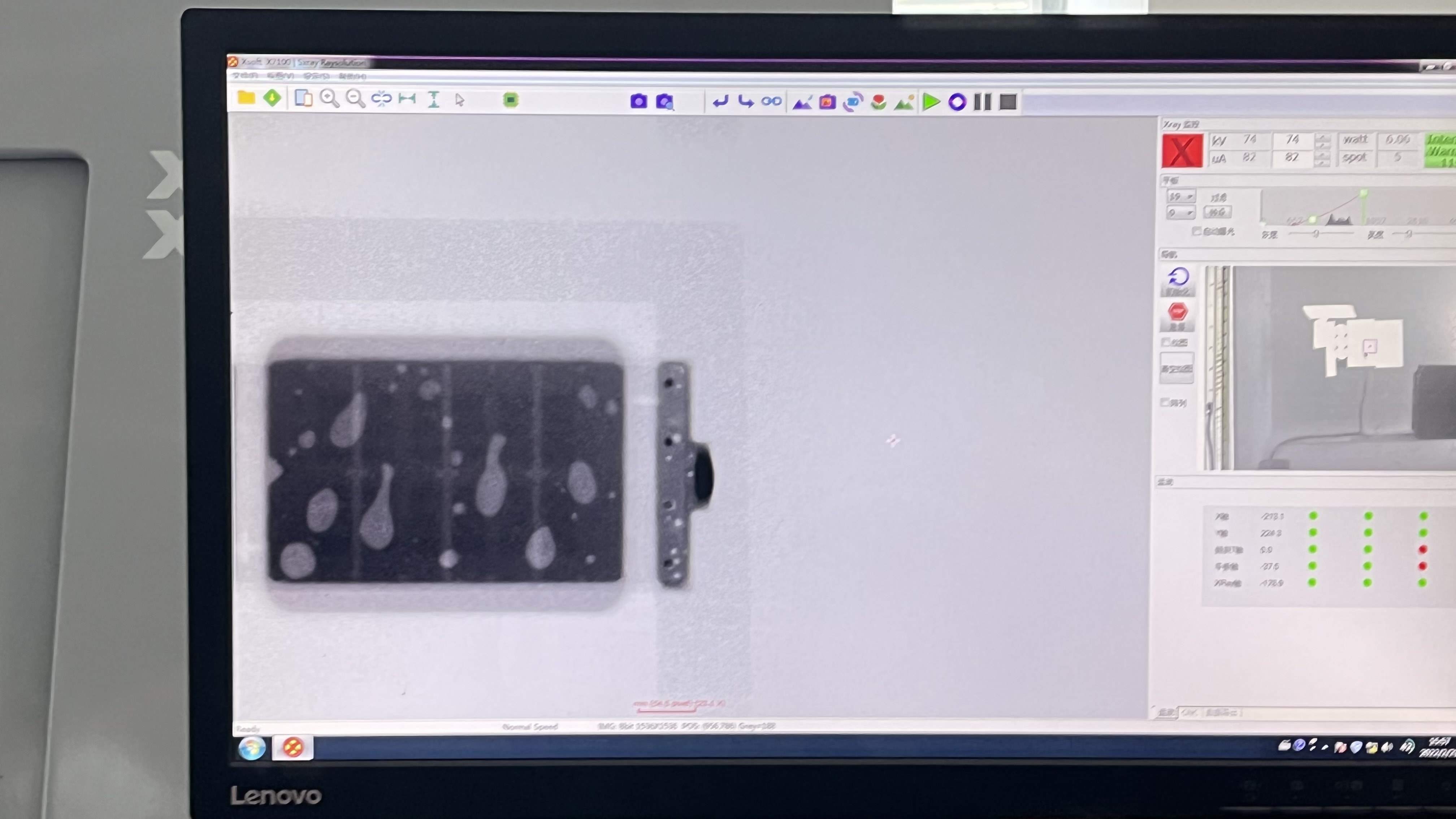

Thông thường, sau khi kiểm tra bởi I.C.T-7900 Tia X, tỷ lệ khoảng trống của một số sản phẩm hàn có thể lên tới 30%, trong khi theo IPC-7095C, tỷ lệ khoảng trống lớn hơn 35% và đường kính khoảng trống lớn hơn 50% đường kính miếng hàn là giá trị giới hạn được kiểm soát quá trình .Nói chung, khách hàng có yêu cầu cao hơn sẽ đặt PCBA đơn hàng sản xuất EMS.Vùng trống cũng là một trong những chỉ số.Nếu vượt quá 25% diện tích bóng hàn, sản phẩm sẽ bị coi là không đủ tiêu chuẩn và cần phải sửa chữa.

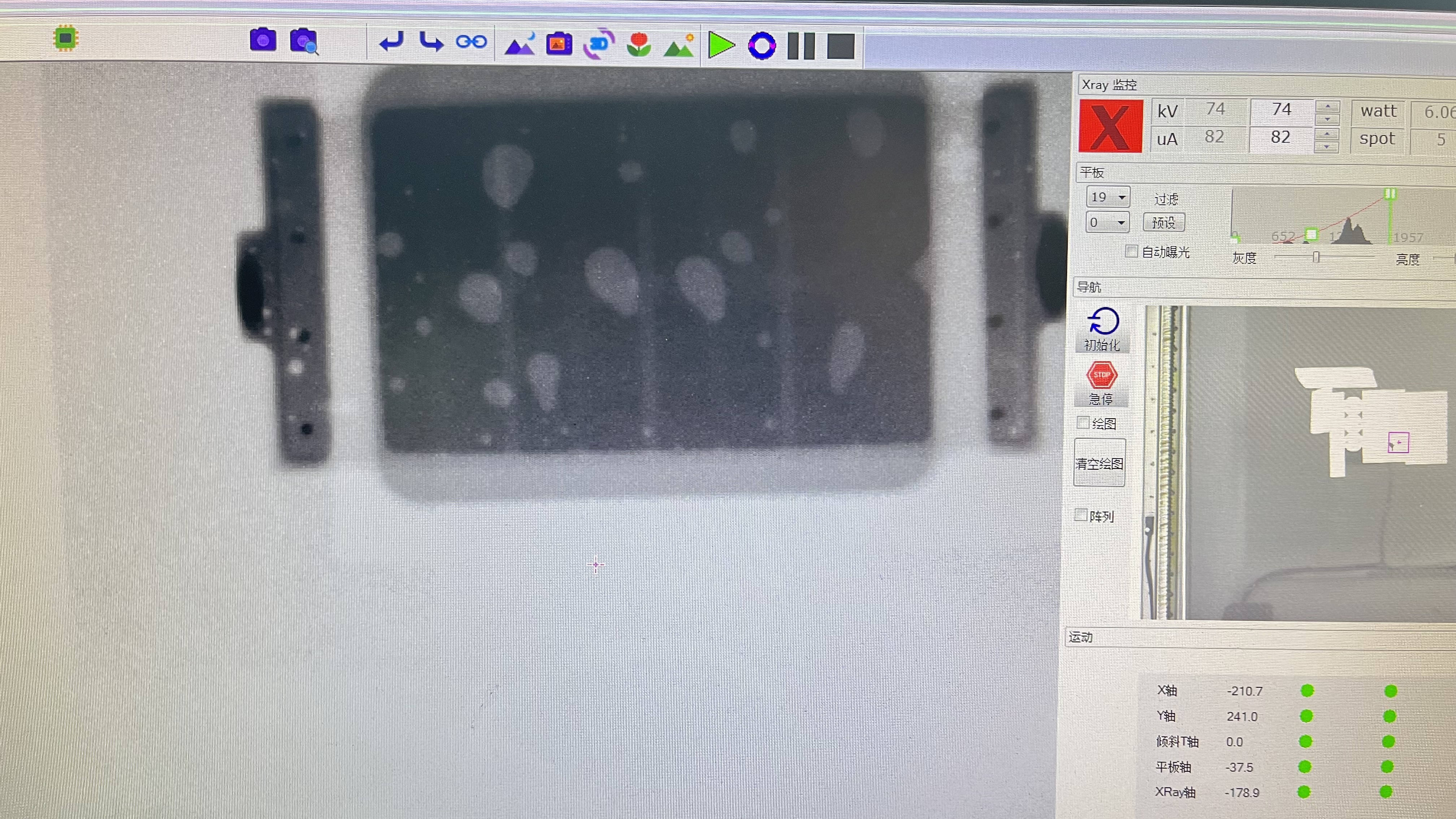

So sánh các mối hàn LED:

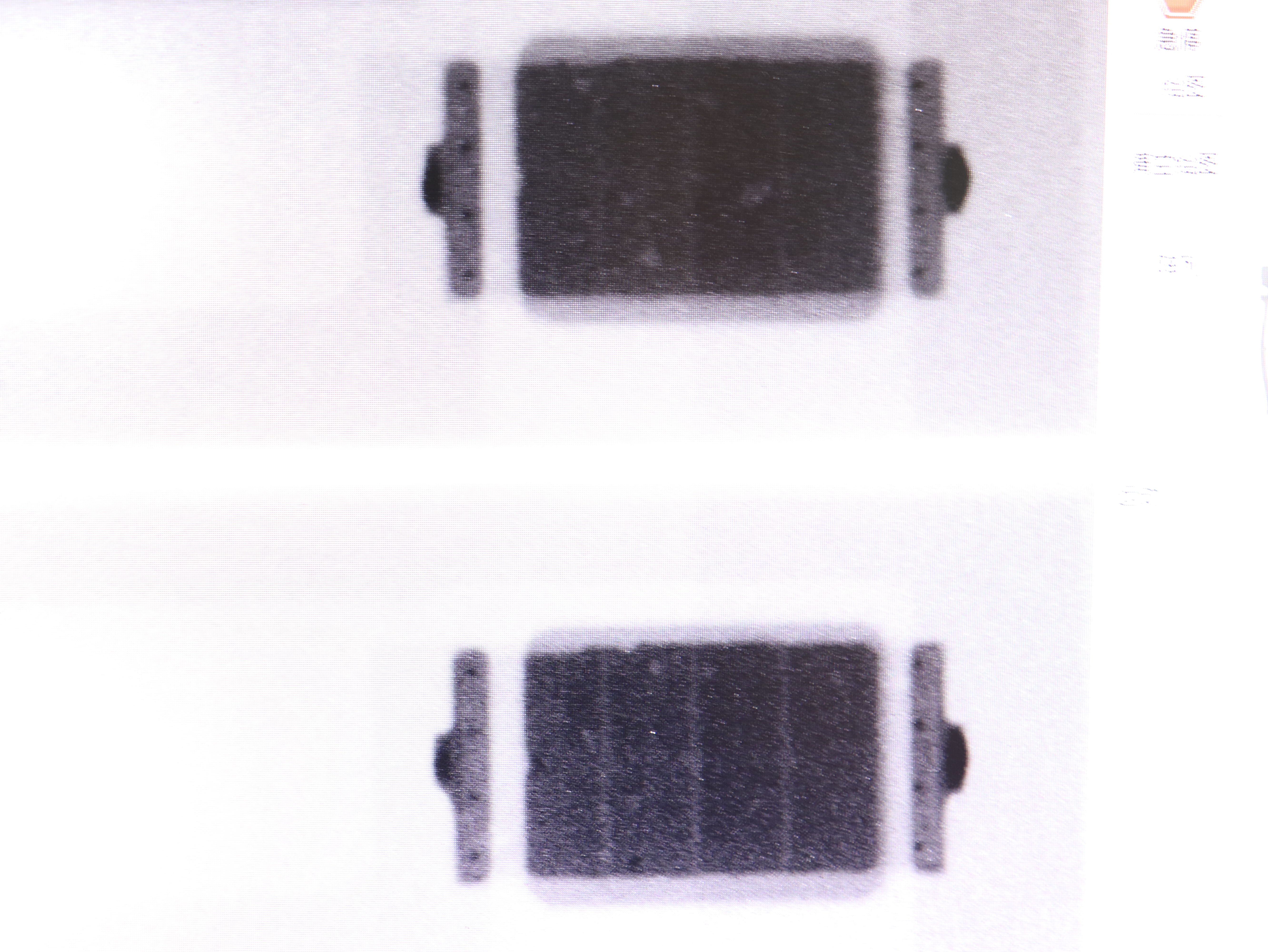

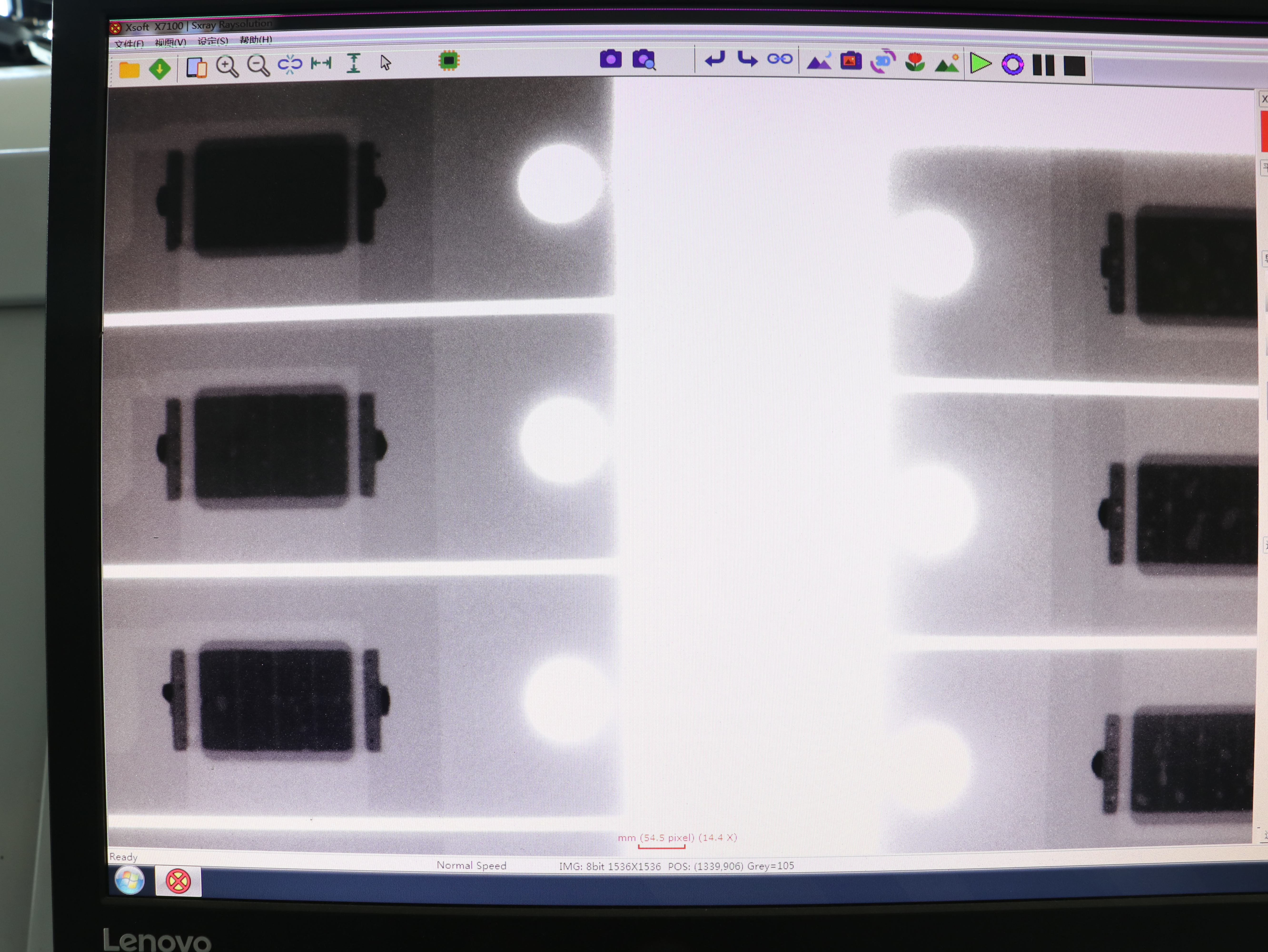

Tỷ lệ khoảng trống được thiêu kết bằng máy hàn nóng chảy chân không I.C.T-LV733 thấp và tỷ lệ khoảng trống khoảng 1%, vui lòng xem hình ảnh sau.

Làm thế nào để giải quyết vấn đề khoảng trống, sẽ sử dụng máy hàn nóng chảy lại chân không.Hàn trong môi trường chân không có thể giải quyết cơ bản quá trình oxy hóa của vật hàn trong môi trường không chân không, và do ảnh hưởng của chênh lệch áp suất bên trong và bên ngoài của mối hàn, bong bóng trong mối hàn dễ tràn ra khỏi mối hàn, để đạt được tỷ lệ bong bóng thấp hoặc thậm chí không có bong bóng, và cuối cùng là cải thiện cơ bản tính dẫn nhiệt của thiết bị.Tỷ lệ trống của hàn nóng chảy chân không thường dưới 3%, thấp hơn nhiều so với hàn nóng chảy lại bằng nitơ và không chì.

Nguyên lý cơ bản của máy hàn nóng chảy lại SMT:

3. Dòng chảy nóng chảy trong môi trường chân không tốt hơn, độ nổi của bong bóng lớn hơn nhiều so với lực cản dòng chảy và bong bóng dễ dàng thoát ra khỏi sự tan chảy của dòng.

4. Có sự chênh lệch áp suất giữa bong bóng và môi trường chân không, độ nổi của bong bóng tăng lên và bong bóng không dễ tạo ra phản ứng oxy hóa với từ thông.
