| SMT Tổng quan về máy in dán hàn tự động
Máy in SMT miếng kim thuộc mỏng tự động hiệu quả cho dòng SMT hiện đại
Máy in dán hàn tự động SMT của I.C.T cung cấp khả năng tự động hóa nâng cao cho ứng dụng dán hàn chính xác trong quy trình SMT. Máy in Pcb miếng kim thuộc mỏng có độ chính xác cao này có chu kỳ in 7 giây, khả năng lặp lại định vị ±0,01mm và độ chính xác ±0,025mm. Nó bao gồm hiệu chỉnh PCB tự động, điều chỉnh áp suất chổi cao su, in và làm sạch giấy nến để giảm thiểu sai sót và chi phí. Sử dụng các thành phần hàng đầu như động cơ servo Panasonic và thanh dẫn hướng Rexroth, nó hỗ trợ in keo và Công nghiệp 4.0/MES để trao đổi dữ liệu. Thích hợp cho thiết bị điện tử, ô tô, LED, v.v., Máy in Pcb Smt miếng kim thuộc mỏng này kết nối qua SMEMA để tạo ra các đường liền mạch. Khả năng kiểm soát chất lượng và dịch vụ trên toàn thế giới của I.C.T giúp mở rộng quy mô hoạt động, cải thiện năng suất và giảm lãng phí trong mọi thiết lập Máy in dán Smt.
| Tính năng
Đầu treo cầu vòm với động cơ bước kép điều khiển chổi cao su độc lập cho áp suất đều (0-15kg) và tốc độ (10-200 mm/giây). Độ chính xác đạt ±0,025mm, với các góc 45°/55°/60° đối với hàn hoặc keo. Phản hồi theo thời gian thực cân bằng áp lực để tạo thành các hình dạng dán lý tưởng, tránh tình trạng cầu nối hoặc thiếu hụt. Khả năng tách có thể lập trình sẽ nâng chổi cao su, giấy nến và PCB một cách nhẹ nhàng. Lõi này của Máy in dán hàn tự động SMT xử lý các bộ phận có bước tiến nhỏ, cắt giảm chất thải dán và đảm bảo kết quả nhất quán trong các ứng dụng Máy in tự động SMT miếng kim thuộc mỏng có nhu cầu cao.
Băng tải đai di chuyển PCB lên tới 1500mm/s với độ chính xác của động cơ để tránh kẹt giấy. Kẹp bên, vòi hút chân không và bảng cố định áp suất Z tùy chọn để tiếp xúc với giấy nến hoàn hảo. Chiều cao đặt ở mức 900±20 mm, với các hướng linh hoạt. Chân từ và bàn có thể điều chỉnh quản lý độ cong vênh <1%. Việc chuyển đổi sản phẩm chỉ mất chưa đầy 5 phút. Vòng bi NSK bền bỉ và hướng dẫn IKO giảm thời gian ngừng hoạt động. Hệ thống này trong Máy in Pcb miếng kim thuộc mỏng có độ chính xác cao hỗ trợ dòng chảy trơn tru trong các dòng Smt miếng kim thuộc mỏng đầy đủ của Máy in Pcb.
Các tùy chọn bao gồm làm sạch khô, ướt, chân không hoặc thủ công, với CCD được cách ly để đảm bảo an toàn. Ngay cả bình xịt cũng phân phối cồn từ trên xuống dưới, phần mềm hạn chế sử dụng để tiết kiệm tài nguyên. Động cơ xả mạnh mẽ duy trì chân không mạnh mẽ. Tự động làm sạch sau khi in, xóa lỗ nhanh chóng. Tính năng này giúp Máy in dán Smt hoạt động lâu hơn, ngăn ngừa lỗi và hỗ trợ chạy kéo dài trong mọi môi trường Máy in SMT miếng kim thuộc mỏng Tự động.
| Đặc điểm kỹ thuật
| Người mẫu | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Kích thước khung (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB size (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Chỉ đường vận chuyển | Bên trái; Bên trái; Trái bên trái; Phải bên phải | ||
| Hệ thống hỗ trợ | Ghim từ/Bảng điều chỉnh/khối hỗ trợ được điều chỉnh | ||
| Hệ thống kẹp | Kẹp bên (vòi chân không, tùy chọn áp suất Z có thể thu vào tự động) | ||
| Đầu máy in | Hai đầu in có động cơ độc lập | ||
| Loại chổi cao su | Thép không gỉ (tiêu chuẩn), nhựa | ||
| Hệ thống làm sạch | Khô, ướt, chân không | ||
| Điều tra | Kiểm tra 2D (Tiêu chuẩn) | ||
| Cung cấp điện | AC:220±10%,50/60HZ,3Kw | ||
| Phương pháp kiểm soát | Điều khiển máy tính | ||
| Kích thước (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Người mẫu | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Kích thước khung (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB size (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Kích thước (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T Tiếp tục làm việc về chất lượng và hiệu suất, thông số kỹ thuật và ngoại hình có thể được cập nhật mà không cần thông báo cụ thể.
| SMT Danh sách thiết bị đường dây

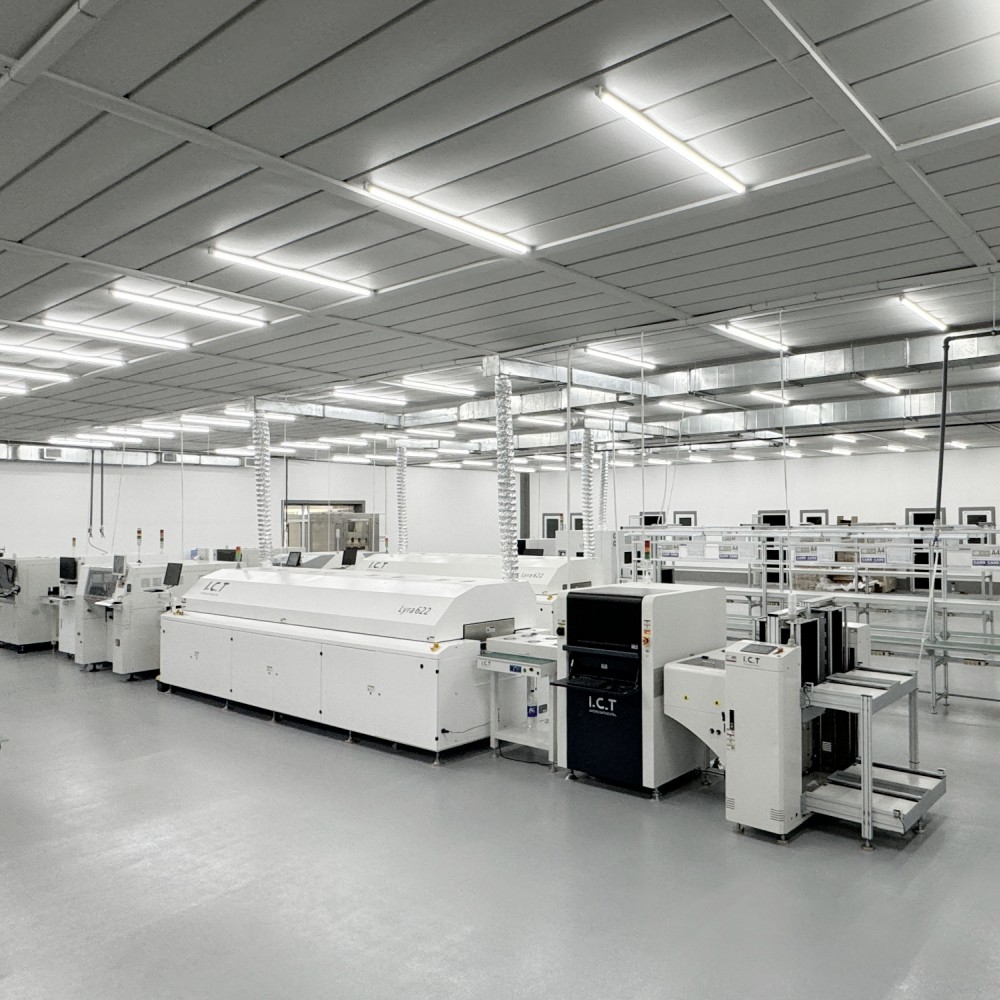

Dây chuyền sản xuất PCBA chất lượng cao của chúng tôi có thiết bị tiên tiến để lắp ráp PCB hiệu quả và chính xác. Dây chuyền SMT hoàn toàn tự động bao gồm một máy nạp, một máy in tự động cho ứng dụng dán hàn chính xác, một máy gắp và đặt để đặt các bộ phận chính xác, một lò nung lại để hàn đáng tin cậy và một hệ thống AOI để kiểm tra khuyết tật kỹ lưỡng. Dây chuyền sản xuất PCBA chất lượng cao này đảm bảo vận hành trơn tru, độ tin cậy cao và lắp ráp SMT chi phí thấp, đáp ứng các yêu cầu đa dạng của ngành.
| Tên sản phẩm | Mục đích trong dòng SMT |
|---|---|
| PCB Bộ tải | Tự động tải PCB trần vào dòng. |
| Máy in dán hàn | In chính xác chất hàn dán trên miếng đệm PCB. |
| Chọn và đặt máy | Gắn chính xác các thành phần vào PCB. |
| Lò phản xạ | Làm tan chảy chất hàn để tạo thành các mối nối chắc chắn. |
| AOI Máy | Kiểm tra các mối hàn và các khuyết tật về vị trí. |
| SPI Máy | Kiểm tra chiều cao và chất lượng dán hàn. |
| Thiết bị truy xuất nguồn gốc | Ghi lại và theo dõi dữ liệu sản xuất: Máy khắc laser / Máy dán nhãn / Máy in phun |
| Video thành công của khách hàng
I.C.T kỹ sư đã đến Bắc Mỹ để triển khai hai dây chuyền SMT hoàn chỉnh cho một nhà sản xuất thiết bị làm đẹp. Thiết bị bao gồm máy đánh dấu bằng laser, SMT Máy in dán hàn tự động với SPI, giá treo Panasonic, lò phản xạ Heller, hệ thống AOI, băng tải, vòng đệm PCBA và bộ lưu trữ dán hàn. Chúng tôi đã xử lý toàn bộ quá trình cài đặt, căn chỉnh, tích hợp phần mềm và tối ưu hóa bất chấp nhiều thách thức. Chương trình đào tạo thực hành đã trao quyền cho nhân viên địa phương và các biện pháp khắc phục nhanh chóng đảm bảo quá trình khởi động diễn ra suôn sẻ. Các dây chuyền đạt 99% thời gian hoạt động và hoàn thành các bài kiểm tra nghiệm thu trước thời hạn. Khách hàng hiện cung cấp cho thị trường toàn cầu các sản phẩm chất lượng cao. Trường hợp này cho thấy thế mạnh của I.C.T trong các dự án quốc tế, cung cấp các giải pháp toàn diện để sản xuất hiệu quả và có thể mở rộng quy mô.
| Hỗ trợ dịch vụ và đào tạo
Các chương trình đào tạo và hỗ trợ đầy đủ dịch vụ
I.C.T cung cấp sự hỗ trợ toàn diện cho Máy in dán hàn tự động SMT của bạn, từ đánh giá nhu cầu và thiết kế dây chuyền đến lắp đặt. Các chuyên gia toàn cầu của chúng tôi quản lý việc thiết lập, vận hành và kết nối tại chỗ với các máy khác. Đào tạo bao gồm vận hành, bảo trì, chẩn đoán lỗi và liên kết MES/Công nghiệp 4.0, được thực hiện trực tiếp hoặc trực tuyến. Với tám chi nhánh, chúng tôi cung cấp trợ giúp từ xa 24/7, kiểm kê linh kiện và kiểm tra thường xuyên để duy trì hiệu suất cao nhất. Chúng tôi tập trung vào việc điều chỉnh, nâng cấp quy trình và tiết kiệm chi phí. Hãy tin tưởng I.C.T để tăng trưởng không rủi ro, biến nhà máy của bạn thành một cơ sở hoạt động thông minh, hiệu suất cao với Máy in SMT miếng kim thuộc mỏng tự động này.
| Đánh giá của khách hàng
Khách hàng đánh giá cao chuyên môn và độ tin cậy của I.C.T. Một công ty ô tô cho biết: 'Các kỹ sư đã giải quyết vấn đề máy in của chúng tôi một cách nhanh chóng và đào tạo đội ngũ của chúng tôi một cách thành thạo'. Một nhà sản xuất sản phẩm làm đẹp ở Bắc Mỹ lưu ý rằng 'Máy in Pcb miếng kim thuộc mỏng có độ chính xác cao mang lại những bản in hoàn hảo với mức lãng phí tối thiểu.' Vận chuyển nhận được sự hoan nghênh: 'Thiết bị đến nơi không bị hư hại nhờ bao bì chắc chắn.' Phản hồi nhanh chóng: 'Các câu hỏi được trả lời trong vài giờ, các bộ phận được giao trong ngày.' Phản hồi nêu bật các kỹ sư lành nghề của chúng tôi, máy móc mạnh mẽ, vận chuyển an toàn và sự hỗ trợ tận tình, tạo nên sự hỗ trợ lâu dài lòng tin.
| Chứng nhận và tiêu chuẩn
I.C.T duy trì CE về an toàn, RoHS cho vật liệu sinh thái và ISO9001 cho hệ thống chất lượng. Bằng sáng chế bao gồm kiểm soát in ấn, công nghệ làm sạch và thiết kế vận chuyển. Những điều này đảm bảo Máy in dán hàn tự động SMT đáp ứng các tiêu chuẩn toàn cầu về mọi mặt.
| Giới thiệu về Công ty I.C.T và Nhà máy SMT của chúng tôi
Kể từ năm 2012, I.C.T đã phát triển với 89 nhân viên, 20 kỹ sư và 12.000m2 tại Đông Quản. Tám chi nhánh phục vụ hơn 1.600 khách hàng trên 72 quốc gia. Chúng tôi xử lý hoạt động R&D, sản xuất và kiểm tra nghiêm ngặt như chạy 48 giờ theo ISO9001. Vốn 30 triệu USD thúc đẩy tính chính trực, đơn giản, cởi mở, phối hợp và chia sẻ của chúng tôi. Phạm vi tiếp cận toàn cầu với dịch vụ địa phương giúp xây dựng hoặc nâng cao các dòng sản phẩm SMT từ đầu đến quy mô đầy đủ. Sự mở rộng nhanh chóng của chúng tôi đến từ các giải pháp sáng tạo, toàn diện được tin cậy trên toàn thế giới.
